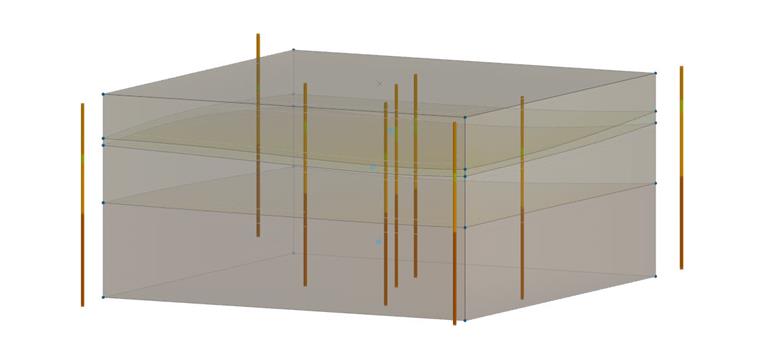

Sous les profils de forage, des informations sur les matériaux du sol ainsi que leur extension en profondeur à une position spécifique du terrain, l'emplacement des profils de forage, peuvent être enregistrées. L'objectif est de pouvoir générer à partir des profils de forage le volume de sol à analyser, appelés massifs de sol. La création de profils de forage est décrite dans la section présente.

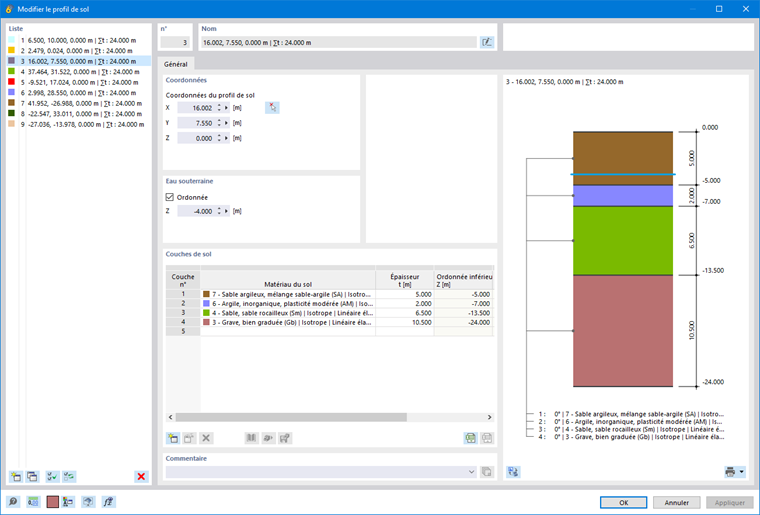

Les échantillons de sol peuvent être trouvés dans le navigateur dans le dossier "Objets spéciaux" et la boîte de dialogue d'entrée correspondante peut y être ouverte. Cette boîte de dialogue est montrée dans l'illustration suivante.
Liste
La liste de la boîte de dialogue contient tous les profils de forage qui ont été créés dans le modèle présent. Tous les autres champs de la boîte de dialogue d'entrée globale contiennent les entrées pour le profil de forage actuellement sélectionné dans la liste. La couleur du texte des échantillons de sol dans la liste contient l'information conformément à la convention connue de RFEM 6. Les objets définis incorrectement apparaissent en rouge. Si des échantillons de sol n'ont pas été utilisés pour la génération d'un massif de sol, ils apparaissent en bleu.
Nom
Par défaut, le nom du profil de forage est composé des coordonnées de l'échantillon ainsi que de la profondeur. Cependant, des noms personnalisés peuvent également être attribués.
Coordonnées

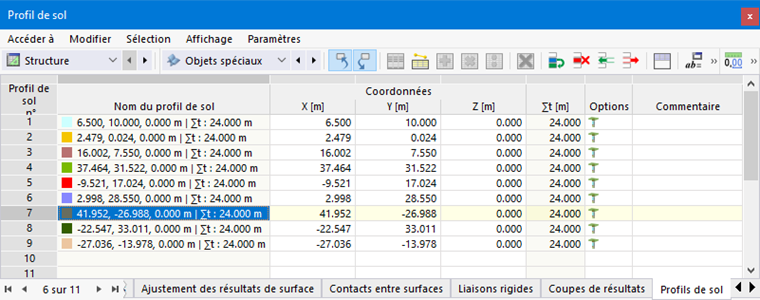

Pour décrire l'emplacement de chaque profil de forage, les coordonnées globales pour la partie supérieure du profil de forage sont saisies. Cela peut être fait dans la boîte de dialogue et alternativement de manière tabulaire. Pour la modification des coordonnées dans les tableaux, l'exportation et l'importation Excel sont disponibles.
Eau souterraine
Il est possible de définir un niveau d'eau souterraine pour l'ordonnée par rapport au profil de forage.
Couches de sol
La stratification du sol, de la partie supérieure de l'échantillon à la profondeur de la partie inférieure de l'échantillon, doit être spécifiée de manière tabulaire. Pour cela, un matériau de sol parmi ceux déjà définis dans le modèle peut être choisi dans la première colonne du tableau ou passer à la boîte de dialogue d'entrée pour matériaux pour créer un nouveau matériau de sol. Une ligne correspond à une couche. L'épaisseur de chaque couche de sol de l'échantillon peut être saisie dans la deuxième colonne du tableau pour la valeur d'épaisseur.
Vidéo

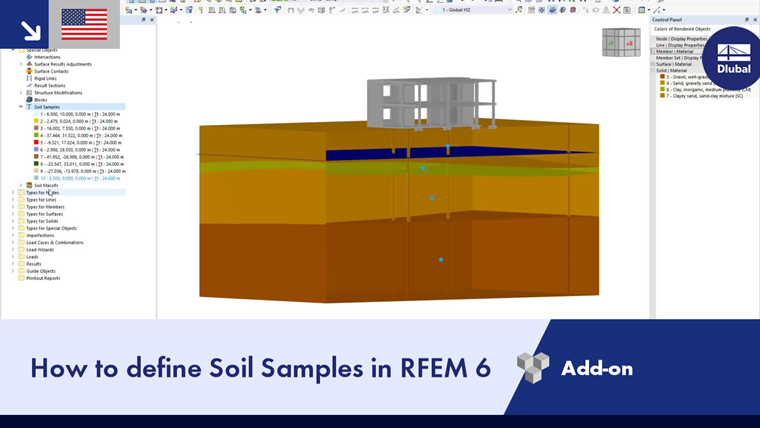

La vidéo suivante montre brièvement la procédure pour créer des profils de forage dans RFEM 6.
