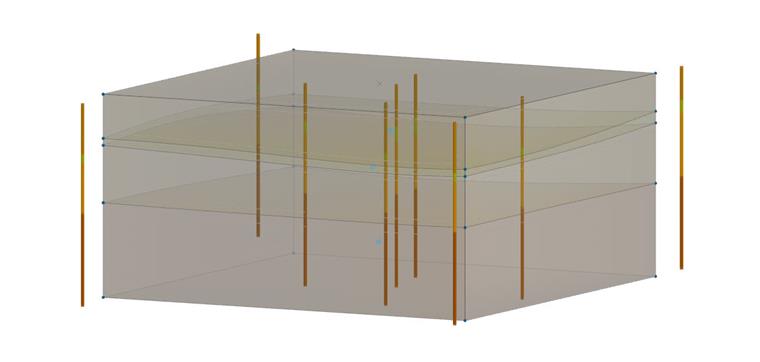

Sotto Profili di perforazione possono essere memorizzate informazioni sui materiali del terreno previsti e sulla loro estensione in profondità in una posizione specifica del terreno, la posizione dei profili di perforazione. L'obiettivo è la possibilità di generare i volumi del terreno da analizzare, i cosiddetti massicci di terreno, a partire dai profili di perforazione. La creazione dei profili di perforazione è descritta nella presente sezione.

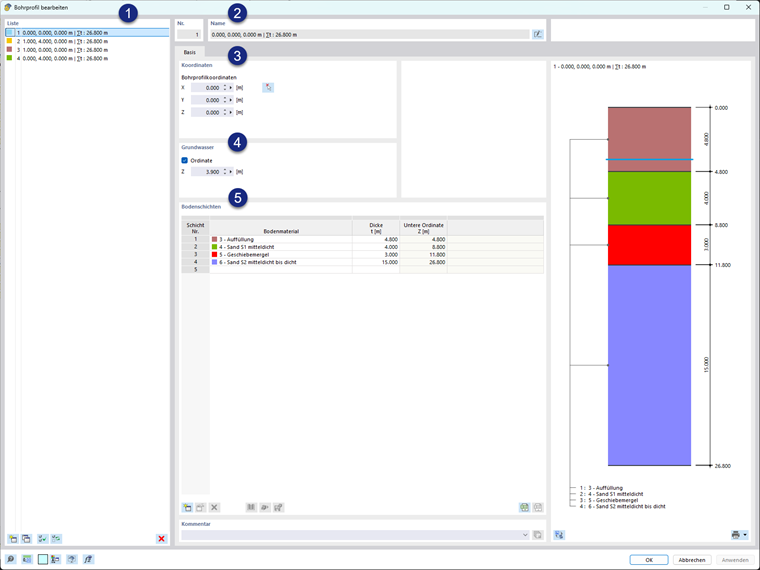

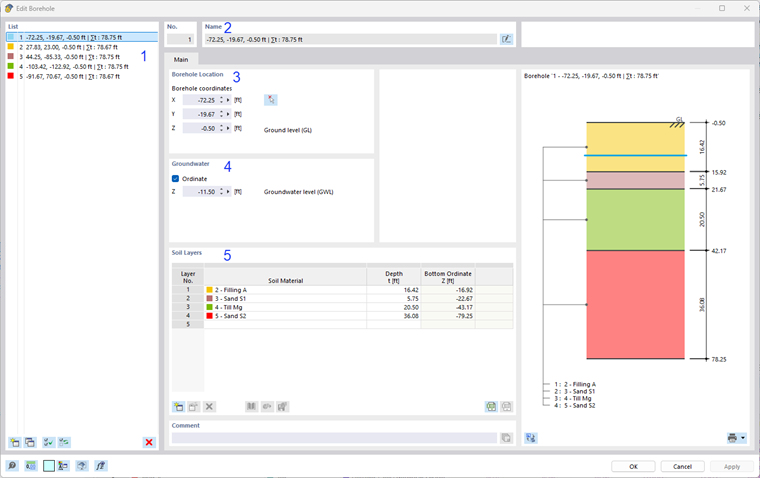

I campioni di terreno possono essere trovati nel navigatore nella cartella "Oggetti speciali" e la relativa finestra di dialogo di input può essere aperta da lì. Questa finestra di dialogo è mostrata nella figura seguente.
Elenco
L'elenco della finestra di dialogo contiene tutti i profili di perforazione creati nel presente modello. Tutti gli altri campi dell'intera finestra di dialogo di input contengono le voci per il profilo di perforazione attualmente selezionato nell'elenco. Il colore del testo dei campioni di terreno nell'elenco contiene l'informazione conforme alla convenzione conosciuta di RFEM 6. Gli oggetti definiti in modo errato appaiono in caratteri rossi. Se i campioni di terreno non sono stati utilizzati per la generazione di un massiccio di terreno, appaiono in caratteri blu.
Nome
Per impostazione predefinita, il nome del profilo di perforazione è composto dalle coordinate del campione e dalla profondità. Tuttavia, è possibile assegnare anche nomi personalizzati.
Coordinate
Per descrivere la posizione di ciascun profilo di perforazione, vengono inserite le coordinate globali per la sommità del profilo di perforazione. Questo può essere fatto nella finestra di dialogo e alternativamente in modo tabellare. Per la modifica delle coordinate nelle tabelle è disponibile l'esportazione e l'importazione di Excel.
Falda freatica
È possibile definire un livello della falda freatica per l'ordinata rispetto al profilo di perforazione.
Strati del terreno
La stratigrafia del terreno deve essere definita in tabella, dalla sommità del campione fino alla profondità del fondo del campione. A tal fine, nella prima colonna della tabella può essere scelto un materiale del terreno tra quelli già definiti nel modello, oppure passare alla finestra di dialogo di input per i materiali per creare un nuovo materiale del terreno. Una riga corrisponde a uno strato. Lo spessore del rispettivo strato di terreno del campione può essere inserito nella seconda colonna della tabella per il valore dello spessore.
Video

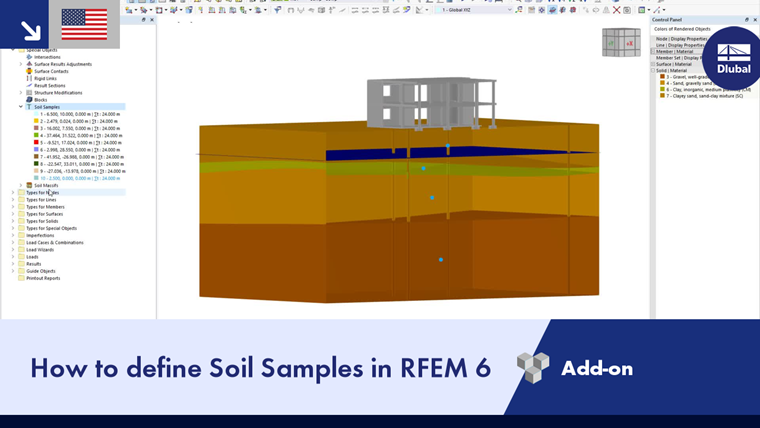

Il video seguente mostra brevemente la procedura per la creazione di profili di perforazione in RFEM 6.
