Zemní sondy

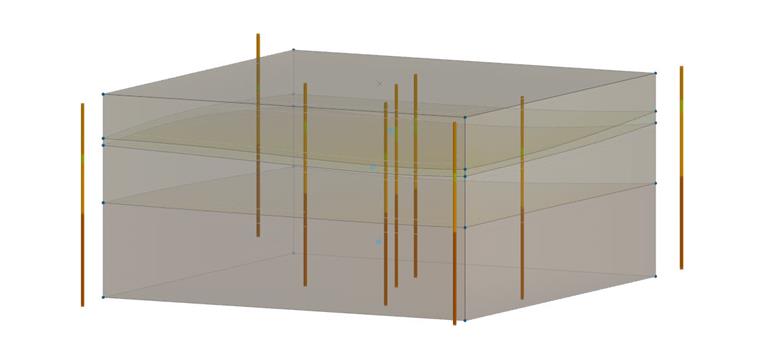

V půdních vzorcích mohou být uloženy informace o existujících půdních materiálech a jejich rozsahu nad hloubkou v určité poloze terénu, umístění půdního vzorku. Cílem je umět z půdních vzorků vygenerovat analyzovaný objem půdy, tzv. půdní hmoty. V této kapitole je popsáno vytváření půdních vzorků.

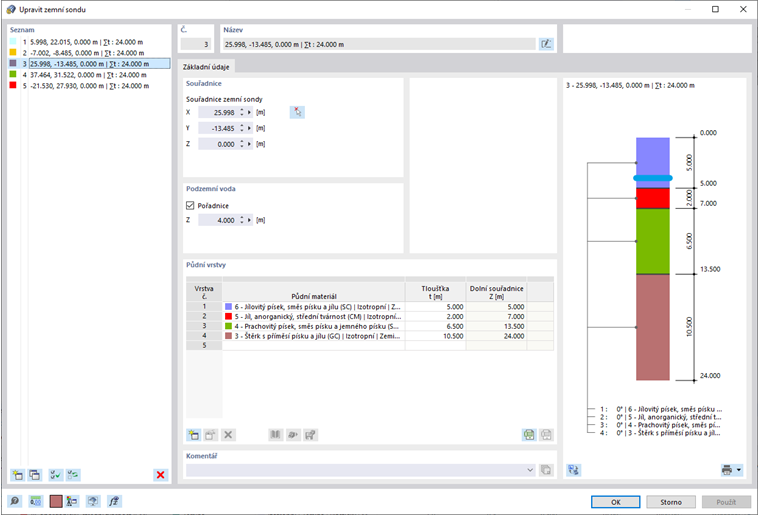

Vzorky zemin se nacházejí v navigátoru v záložce "Speciální objekty", odkud lze otevřít příslušný vstupní dialog. Tento dialog je znázorněn na následujícím obrázku.

Seznam

Seznam v dialogu obsahuje všechny vzorky zeminy, které byly vygenerovány v aktuálním modelu. Všechna ostatní pole celého zadávacího dialogu obsahují položky pro aktuálně vybraný vzorek zeminy v seznamu.
Barva písma vzorků zemin v seznamu obsahuje informace podle konvence známé z programu RFEM 6. Nesprávně definované objekty se zobrazí červeným písmem. Pokud nebyly pro vytvoření zemního masivu použity vzorky zemin, zobrazí se modře.

Název

Výchozí nastavení je, že název vzorku zeminy se skládá ze souřadnic vzorku a hloubky. Lze však přiřadit i uživatelská jména.

Souřadnice

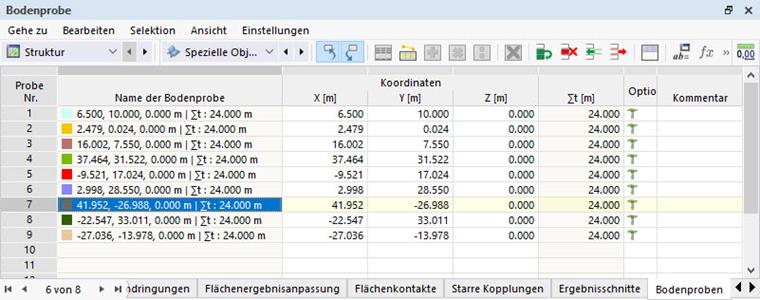

Pro popis polohy příslušného půdního vzorku se zadávají globální souřadnice pro horní okraj půdního vzorku. To lze provést v dialogu nebo v tabulce. Pro úpravu souřadnic v tabulkách je k dispozici export a import z Excelu.

Podzemní voda

Pro umístění půdního vzorku lze definovat hladinu podzemní vody.

půdní vrstvy

Vrstvení zeminy počínaje horním okrajem vzorku dolů do hloubky dolního okraje vzorku je třeba zadat v tabulce. Za tímto účelem můžeme v prvním sloupci tabulky vybrat materiál podlahy z materiálů již definovaných v modelu nebo přepnout do dialogu pro zadání materiálů a vytvořit nový materiál podlahy. Jeden řádek odpovídá jednomu posunu.
Jako hodnotu tloušťky lze ve druhém sloupci tabulky zadat tloušťku příslušné vrstvy zeminy ve vzorku.

Video

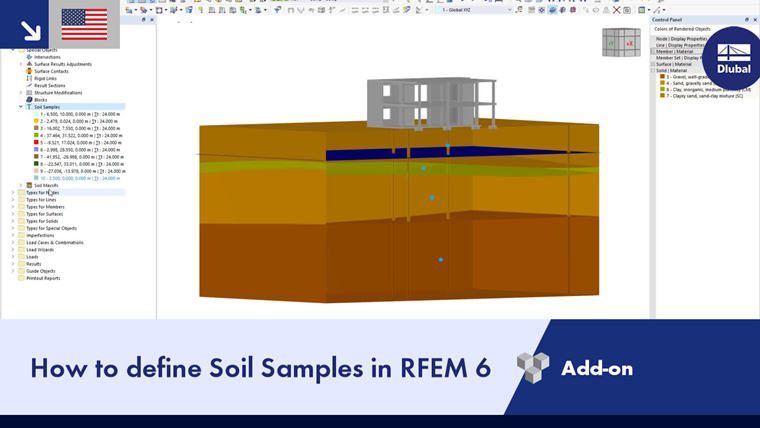

Následující video stručně ukazuje postup při vytváření vzorků zemin v programu RFEM 6.

Nadřazená kapitola
