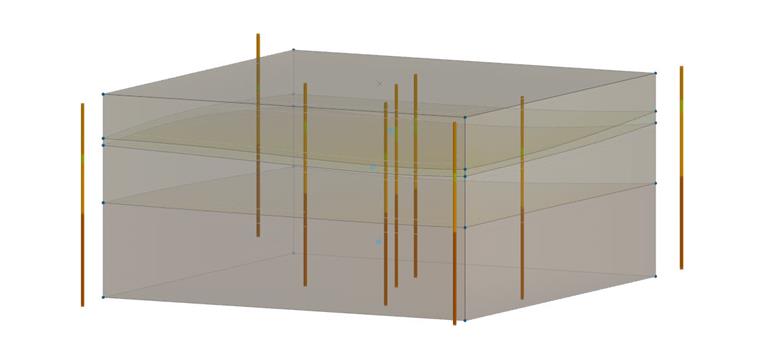

Bajo perfiles de perforación se pueden almacenar informaciones sobre los materiales del suelo presentes y su extensión en profundidad en una posición específica del terreno, la ubicación de los perfiles de perforación. El objetivo es la posibilidad de generar el volumen de suelo a analizar, los llamados macizos de suelo, a partir de los perfiles de perforación. La creación de perfiles de perforación se describe en la sección presente.

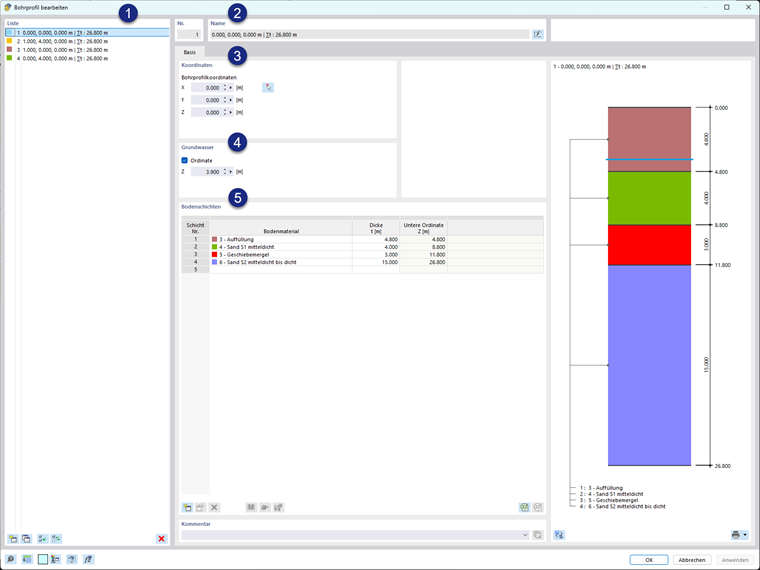

Las muestras de suelo se pueden encontrar en el navegador en la carpeta "Objetos especiales" y desde allí abrir el cuadro de diálogo de entrada correspondiente. Este cuadro de diálogo se muestra en la siguiente figura.

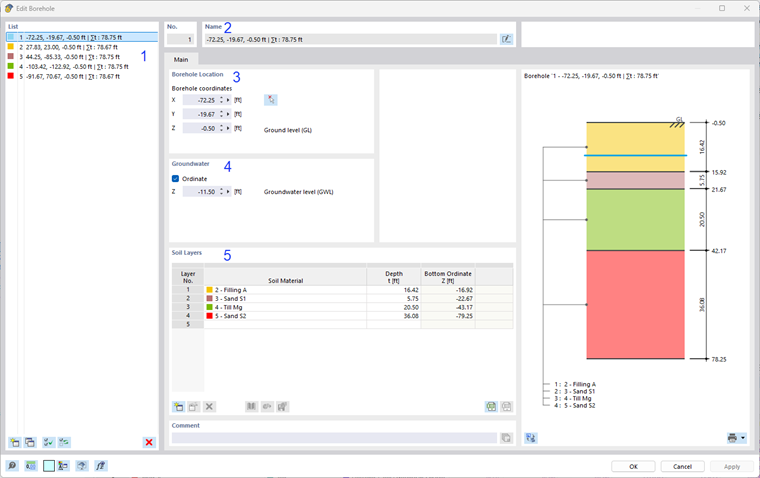

Lista
La lista del cuadro de diálogo contiene todos los perfiles de perforación que se han creado en el modelo presente. Todos los demás campos del cuadro de diálogo completo contienen las entradas para el perfil de perforación actualmente seleccionado en la lista. El color del texto de las muestras de suelo en la lista contiene la información según la convención conocida de RFEM 6. Los objetos definidos incorrectamente aparecen en texto rojo. Si las muestras de suelo no se han utilizado para generar un macizo de suelo, aparecen en texto azul.
Nombre
Por defecto, el nombre del perfil de perforación se compone de las coordenadas de la muestra y la profundidad. Sin embargo, también se pueden asignar nombres definidos por el usuario.
Coordenadas

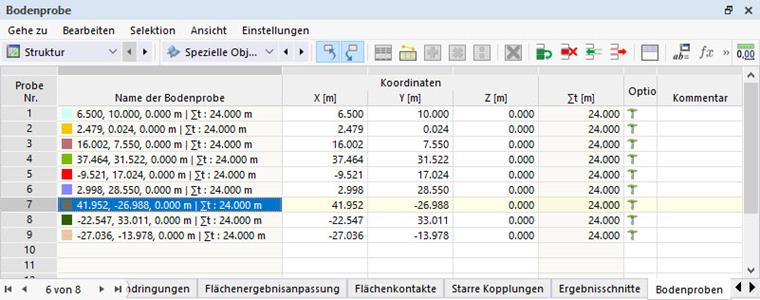

Para describir la ubicación de cada perfil de perforación, se introducen las coordenadas globales para el borde superior del perfil de perforación. Esto se puede hacer en el cuadro de diálogo y alternativamente en formato tabular. Para editar las coordenadas en las tablas, está disponible la exportación e importación de Excel.
Agua subterránea
Se puede definir un nivel freático para la ordenada en relación con el perfil de perforación.
Capas de suelo
La estratificación del suelo se debe establecer en formato tabular desde el borde superior de la muestra hasta la profundidad del borde inferior de la muestra. En la primera columna de la tabla se puede elegir un material de suelo de los materiales ya definidos en el modelo o cambiar al cuadro de diálogo de entrada de materiales para crear un nuevo material de suelo. Una fila corresponde a una capa. El espesor de cada capa de suelo de la muestra se puede introducir en la segunda columna de la tabla para el valor de espesor.
Video

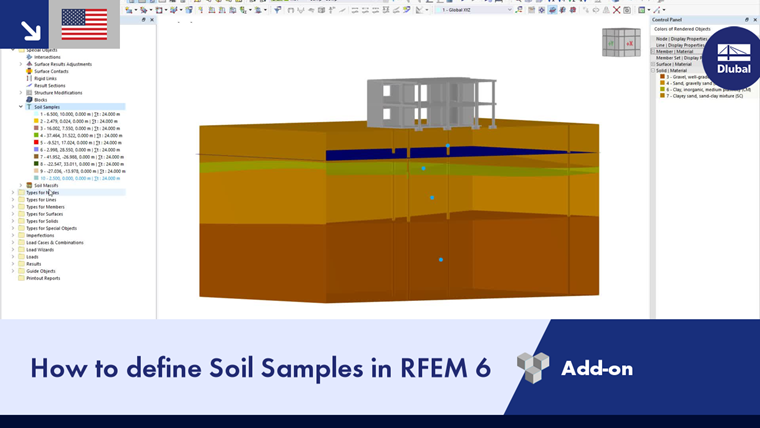

El siguiente video muestra brevemente el procedimiento para crear perfiles de perforación en RFEM 6.
