En el diálogo para la definición de barras, hay una amplia gama de tipos de barras disponibles para elegir. Las propiedades de los tipos de barras se describen en el manual de RFEM 6 en el capítulo Barras - Conceptos Básicos. Además de los tipos de barras que ofrece RFEM, el complemento de Análisis Geotécnico proporciona los tipos de barras "pilote" y "ancla", que se explicarán en detalle a continuación.
Pilotes

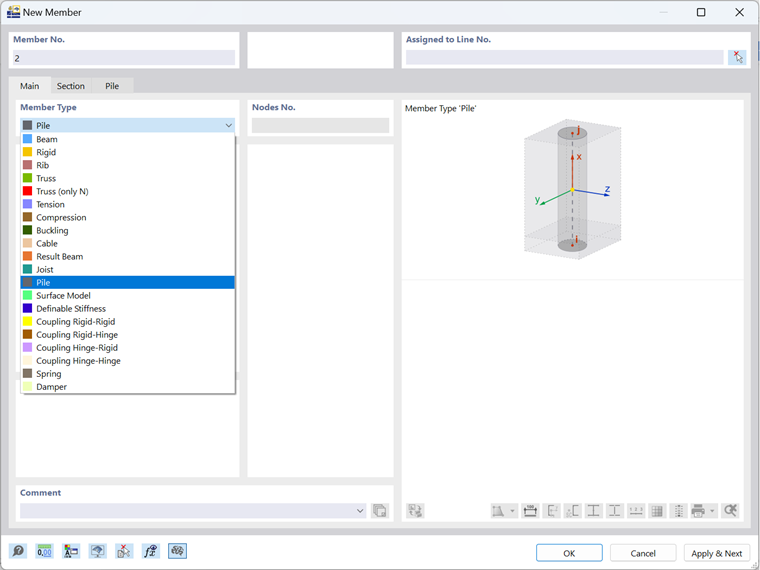

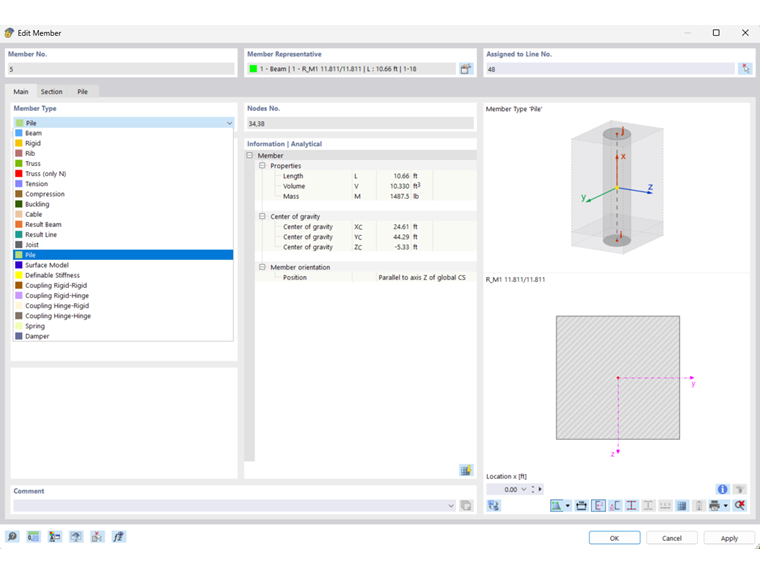

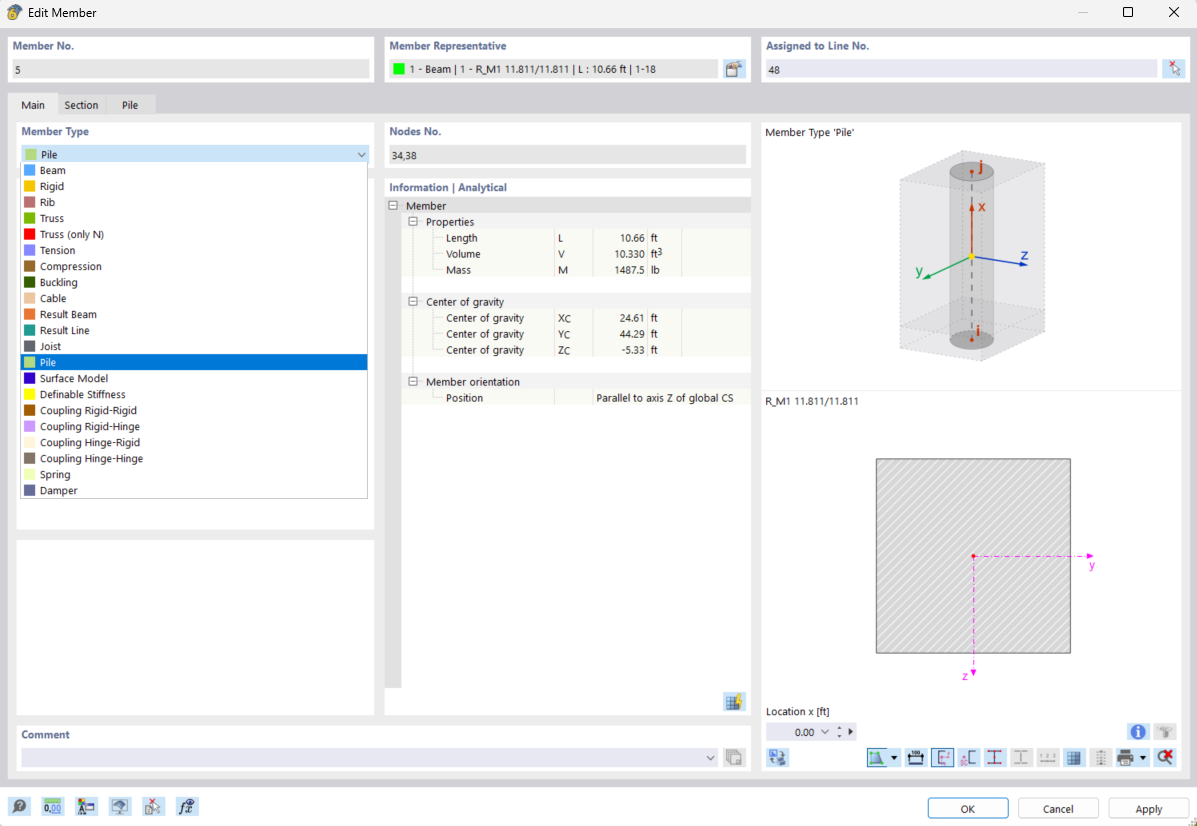

La siguiente imagen muestra cómo seleccionar el tipo de barra "pilote" en el diálogo:
Los pilotes tienen las siguientes opciones:
- Articulaciones
- Excentricidades
- Puntos intermedios de resultados y
- Desactivar para el cálculo
Se ofrecen más detalles sobre estas opciones en el manual de RFEM 6 en la sección general sobre barras. En la pestaña 'Sección transversal' se puede asignar, como de costumbre, el perfil y el material.
Fricción del manto y presión de punta
Los pilotes están soportados en el volumen del suelo por su fricción del manto y presión de punta. La entrada de estas resistencias se realiza a través del objeto "tipo de resistencia del pilote".

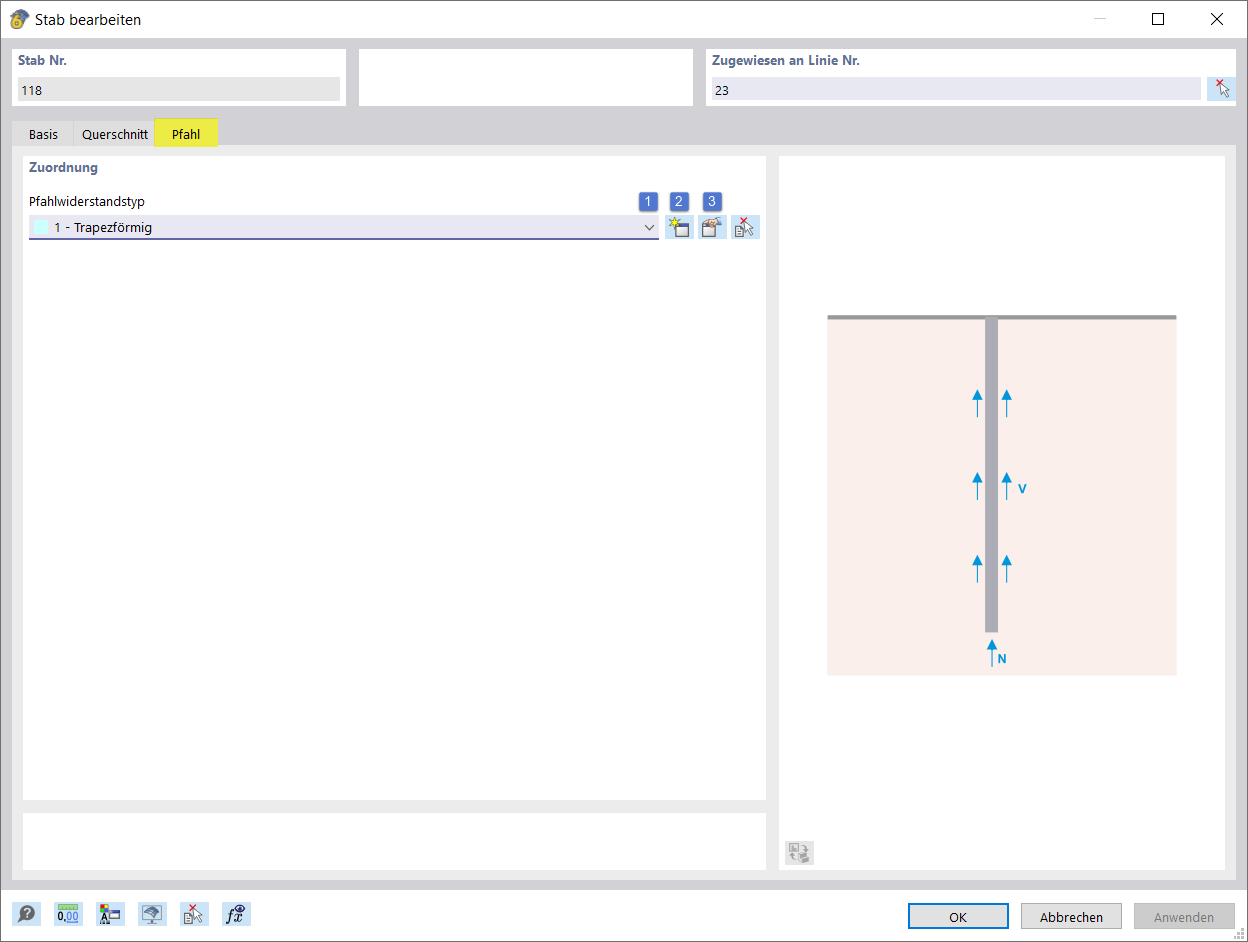

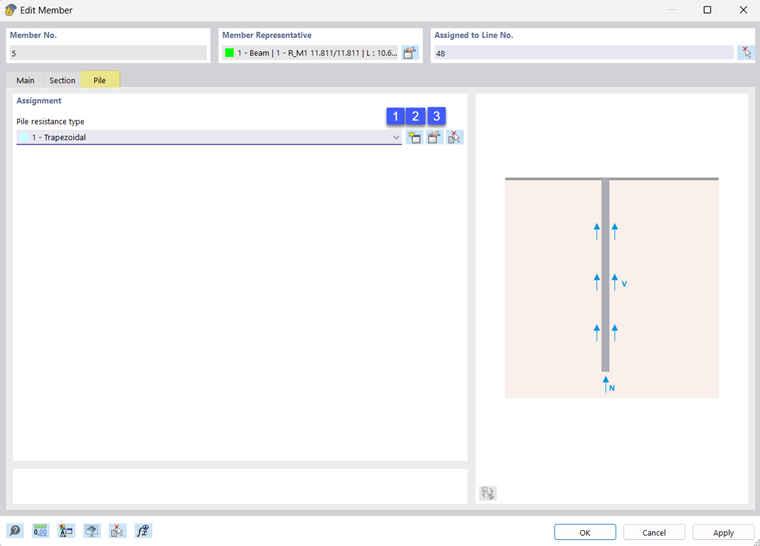

Si se selecciona "pilote" como tipo de barra, aparecerá la pestaña adicional "pilote" donde se puede asignar ((1) en la imagen), crear ((2) en la imagen) o editar ((3) en la imagen) el tipo de resistencia del pilote.
El diálogo del tipo de resistencia del pilote se muestra en la siguiente imagen.
Los valores de resistencia debido a la fricción del manto del pilote pueden definirse en la sección superior. Hay dos tipos de distribución de la resistencia a la fricción del manto para elegir: trapezoidal y variable.
- La configuración trapezoidal permite introducir la resistencia tanto en la cabeza del pilote como en el pie del pilote. Se asume una distribución lineal de los valores de resistencia entre el inicio y el fin.
- La configuración variable permite dividir la resistencia en capas, donde cada capa tiene una distribución lineal.
Se deben definir la resistencia al corte y la rigidez al corte para los puntos inicial, final o en x.

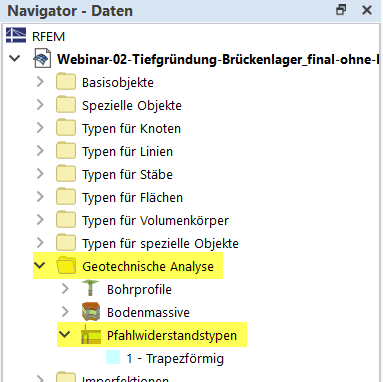

El tipo de resistencia del pilote se encuentra en el navegador en la carpeta "Análisis Geotécnico" y puede abrirse, editarse o crearse directamente desde allí.
Mallado
Para la creación de la malla de elementos finitos del modelo, deben considerarse los siguientes requisitos para los pilotes.

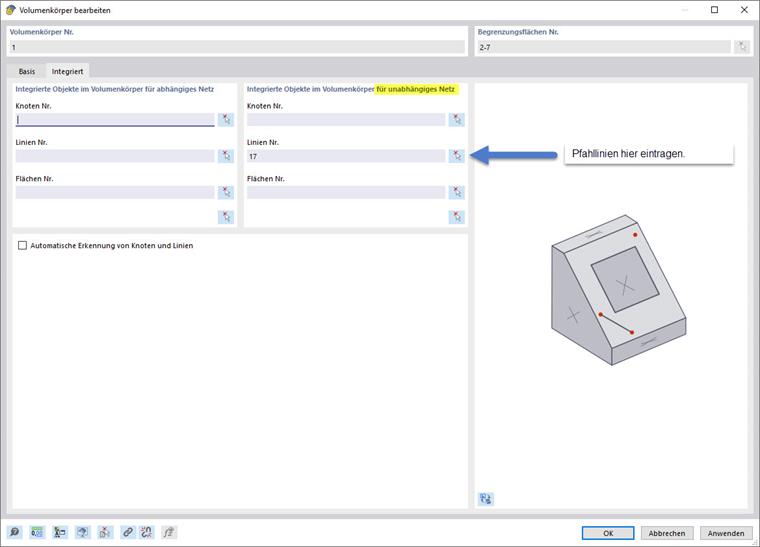

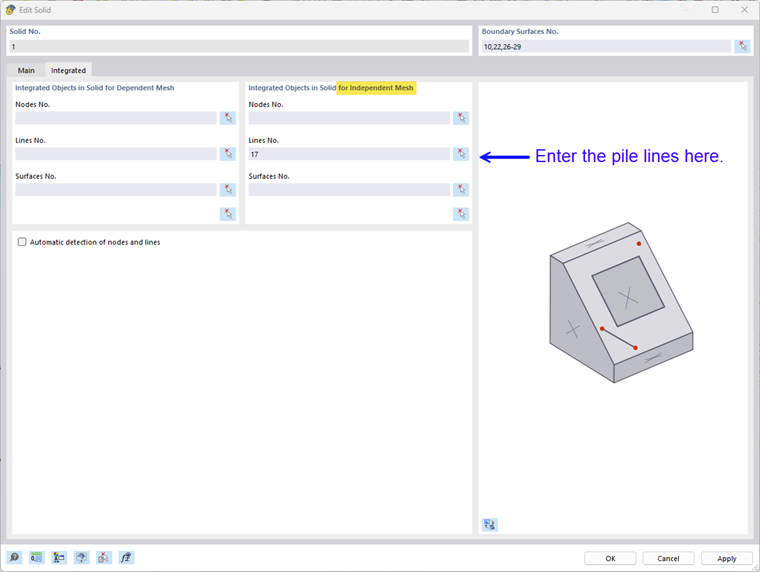

Malla independiente Los pilotes requieren una malla independiente de la malla del volumen de suelo adyacente. Para que la malla se genere de manera independiente, primero debe asignarse la línea del pilote como objeto integrado al volumen del suelo. Esto se puede controlar mediante la configuración que se muestra a continuación en el volumen del suelo.

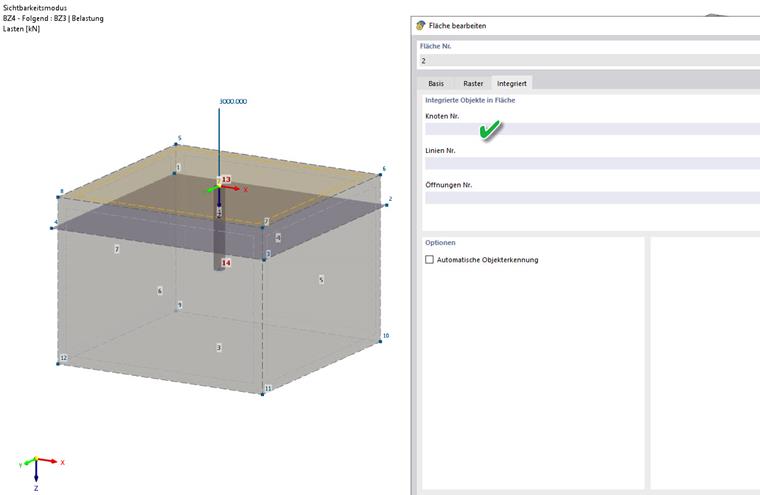

Nudos de la cabeza del pilote Se debe asegurar que el nudo en la cabeza del pilote no esté definido como un objeto integrado de la superficie del terreno, ya que esto podría provocar una entrada de carga incorrecta y errores de cálculo. Puede verificar esto como se muestra en la imagen a continuación.
Tamaño del elemento finito (FE) Se recomienda utilizar un tamaño de elemento que no exceda el diámetro del pilote para el suelo adyacente. Esto puede configurarse en los ajustes globales de malla o a través de una densidad de malla de volumen.
Además, los pilotes deben mallarse con más densidad que el volumen de suelo adyacente. El tamaño del elemento puede ser la mitad del tamaño del elemento de la malla del volumen del suelo. Para ello, se puede asignar una densidad de malla a las líneas de los pilotes.
Anclas

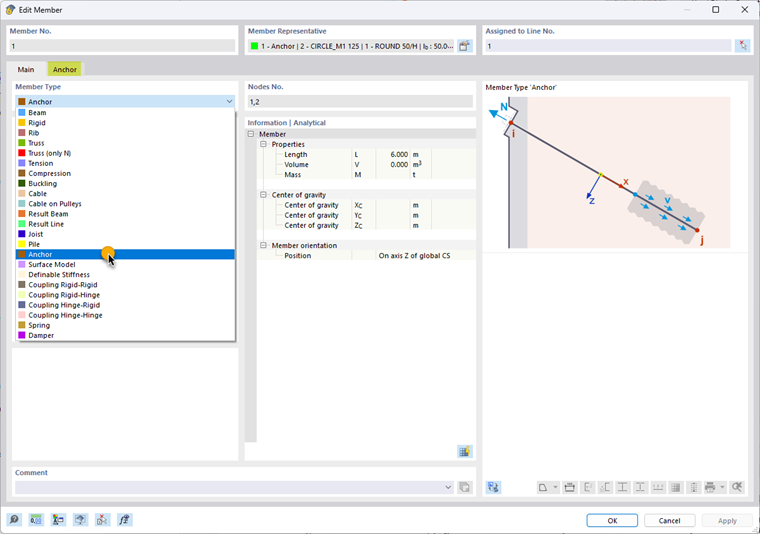

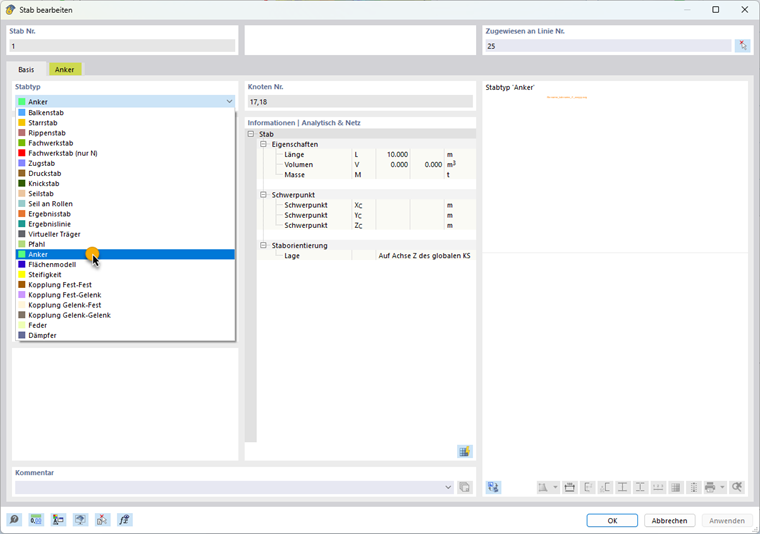

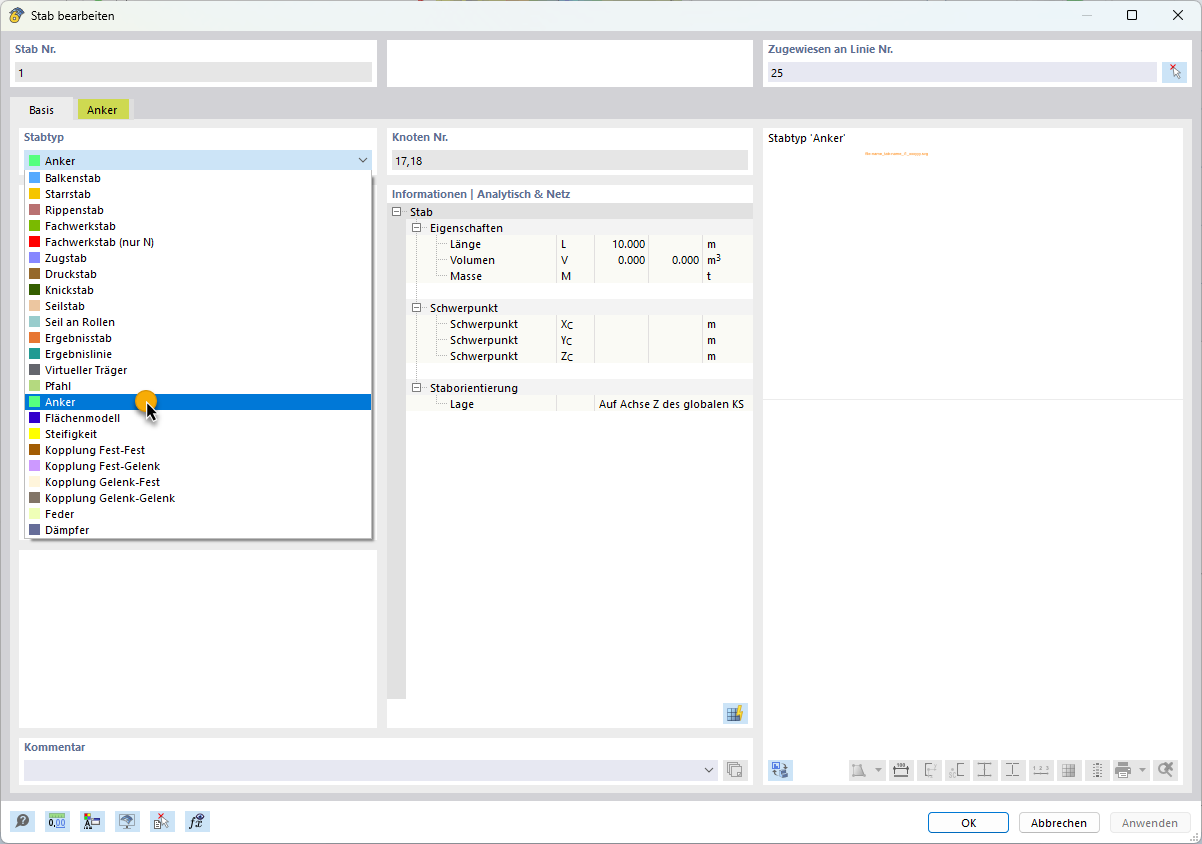

La siguiente imagen muestra cómo seleccionar el tipo de barra "ancla" en el diálogo:
Al seleccionar el tipo de barra "ancla" aparece una pestaña especial en el diálogo de entrada, que se representa en la imagen a continuación:

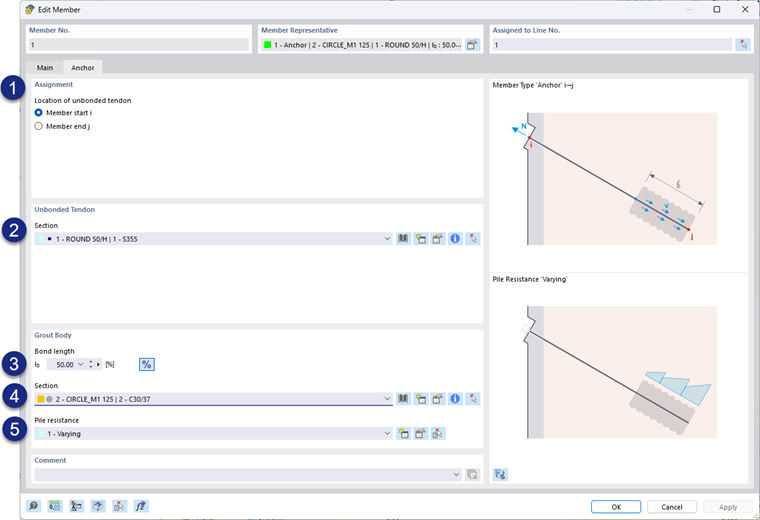

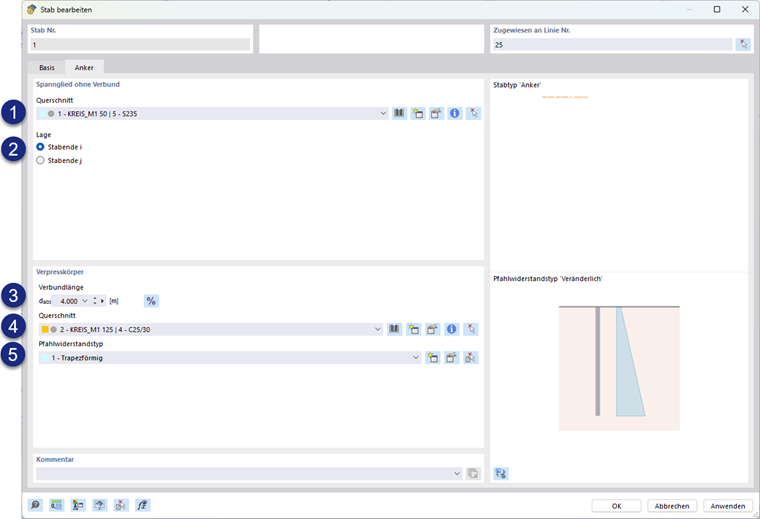

Aquí se pueden editar por separado las propiedades de los distintos componentes de un ancla de suelo. Estos son, por un lado, un tendón sin conexión al suelo circundante y un cuerpo de inyección con propiedades de conexión. Bajo (1) se puede definir la posición de la parte del tendón en la línea asignada, donde i corresponde a la parte inicial y j a la parte final. Luego sigue en (2) la sección del tendón. En la parte inferior del cuadro de diálogo se pueden editar las propiedades del cuerpo de inyección. Bajo (3), la longitud de la conexión puede establecerse ya sea como una medida absoluta o como un porcentaje (cambiable mediante el símbolo de porcentaje). A continuación, se puede seleccionar la sección bajo (4) y el tipo de resistencia del pilote bajo (5).

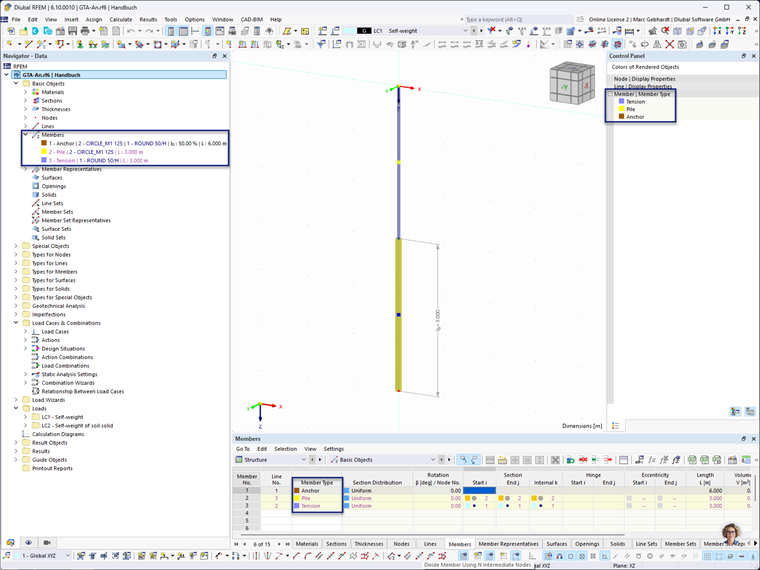

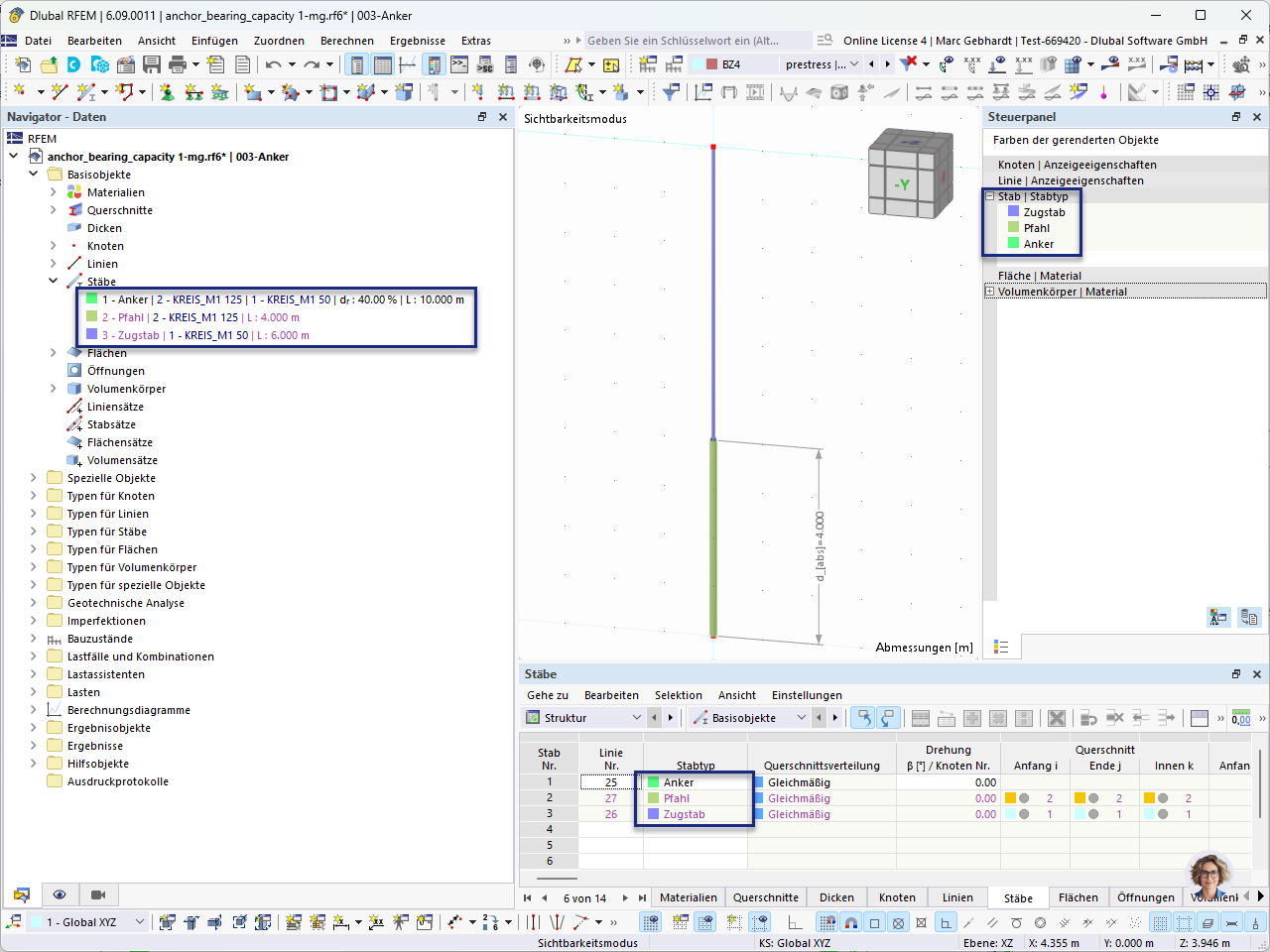

Al seleccionar el tipo de barra "ancla", los distintos componentes se generan automáticamente como barras separadas según la longitud de conexión seleccionada. Esto genera dos nuevas barras: el cuerpo de inyección como tipo de barra "pilote" y el tendón sin conexión como tipo de barra "tirante". La imagen a continuación muestra

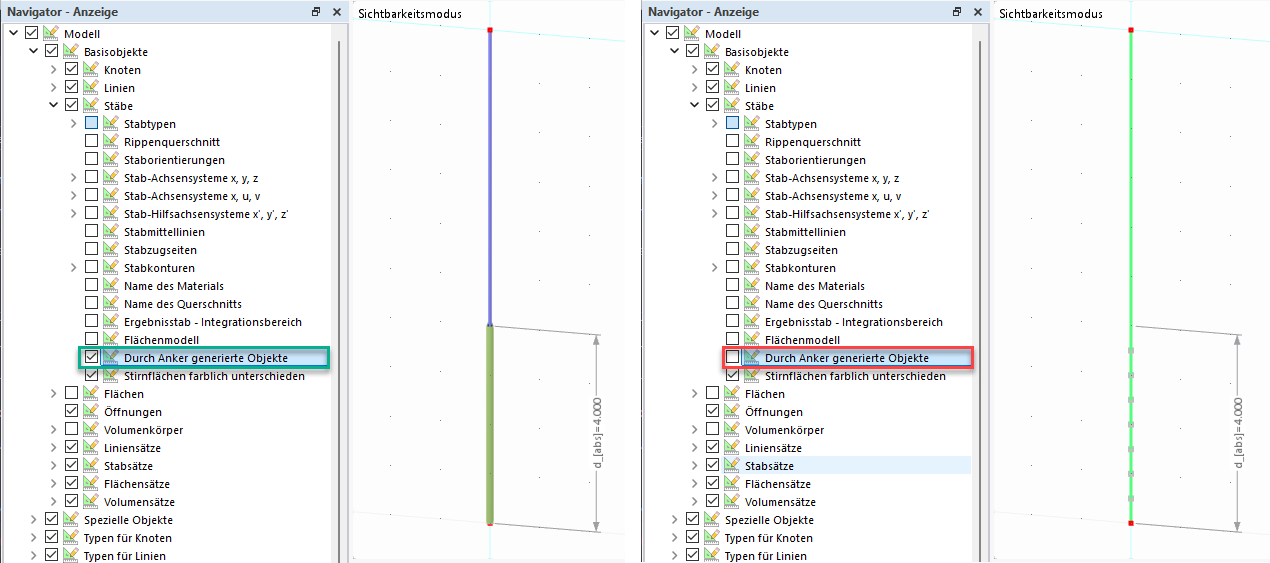

La visualización de las barras generadas se puede cambiar en el "Navegador - Visualización" con la opción "Objetos generados por ancla" bajo "Modelo | Objetos base | Barras", como se muestra en la imagen a continuación:
