V dialogu pro definici prutů je k dispozici velké množství typů prutů. Vlastnosti typů prutů jsou popsány v příručce pro RFEM 6 v kapitole Pruty - Základní. Kromě typů prutů, které RFEM nabízí, poskytuje rozšíření Geotechnická analýza typy prutů "Pilot" a "Kotva", na které se dále podíváme podrobněji.
Piloty

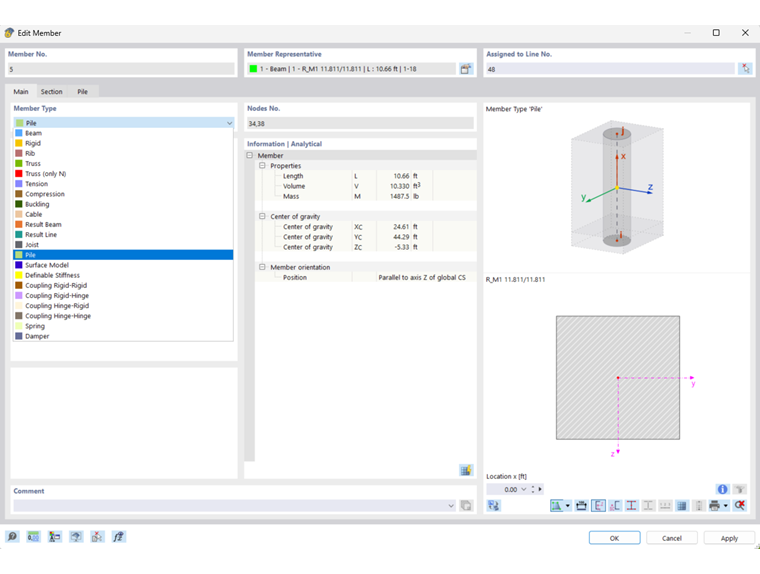

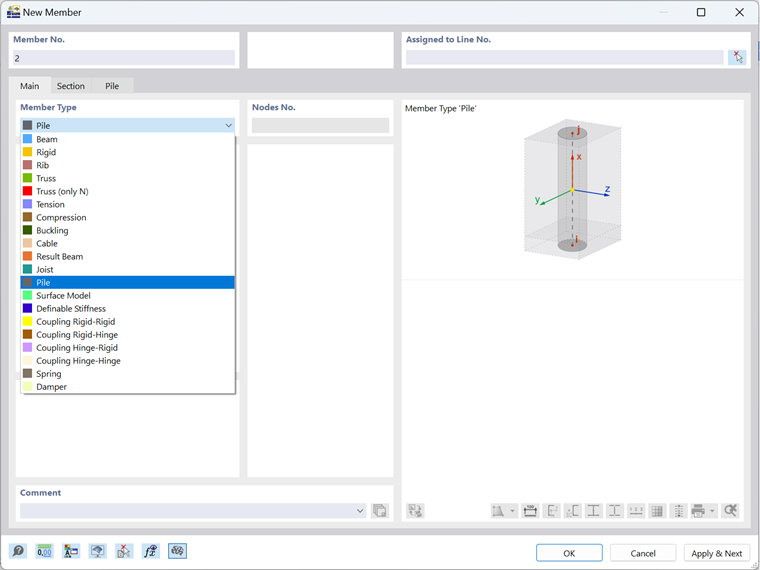

Následující obrázek ukazuje, jak lze v dialogu vybrat typ prutu "Pilot":
Piloty mají následující možnosti
- Klouby
- Excentricity
- Mezivýsledkové body a
- Deaktivace pro výpočet
Další informace o těchto možnostech jsou uvedeny v příručce pro RFEM 6 v obecném oddílu pro pruty. V záložce 'Průřez' lze, jak je obvyklé, přiřadit profil a materiál.
Plášťové tření a špičkový tlak
Piloty jsou v zeminovém objemu uložené prostřednictvím jejich plášťového tření a špičkového tlaku. Zadání těchto odporů probíhá v objektu "Typ odpory pilota".

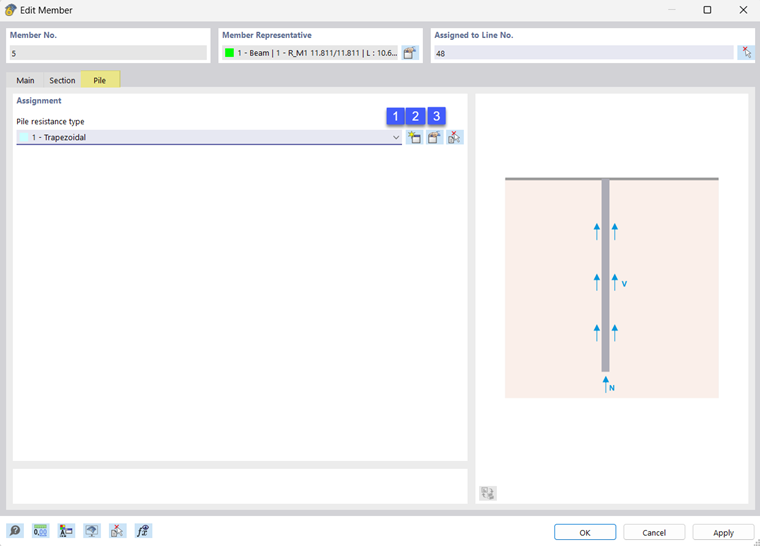

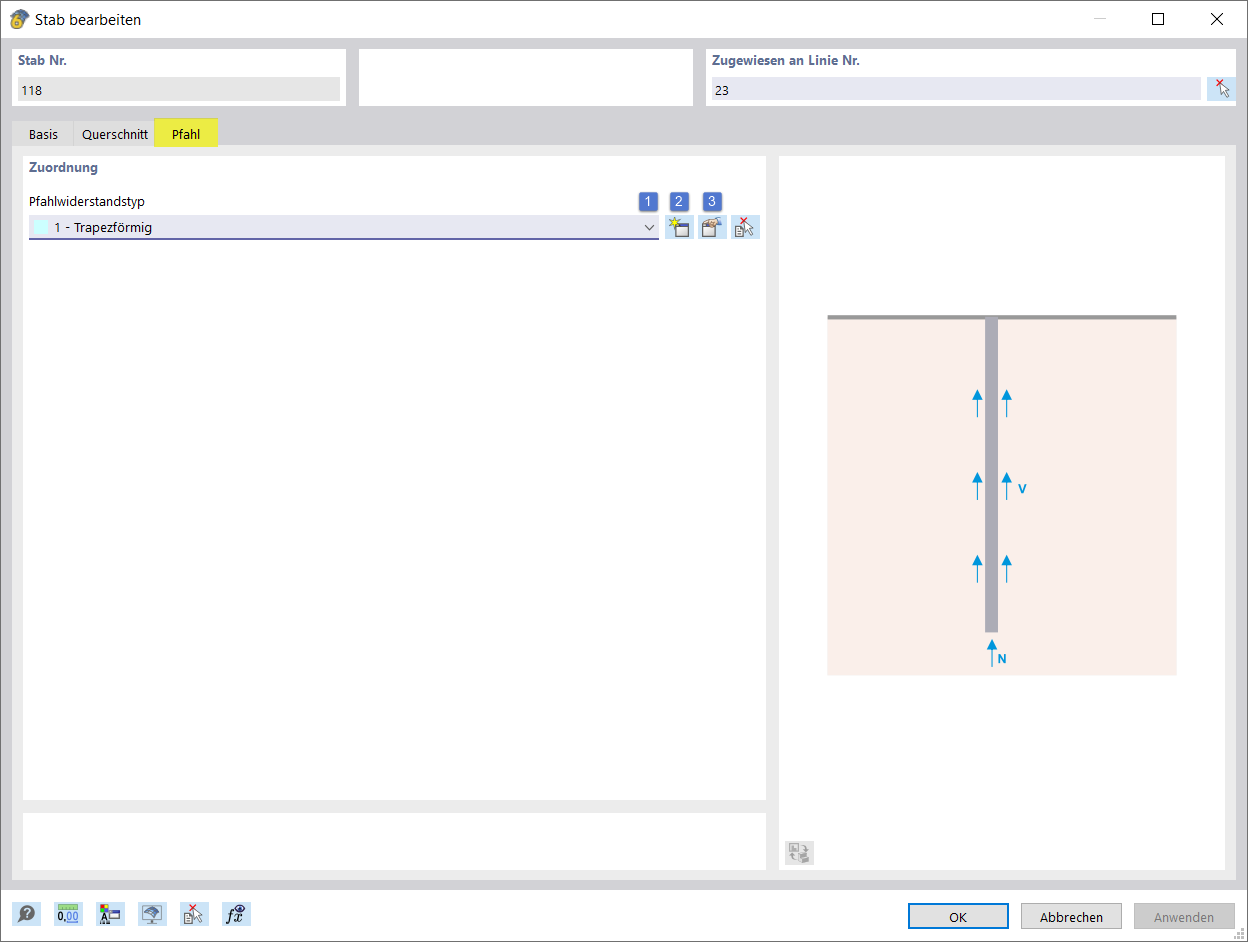

Pokud je vybrán typ prutu "Pilot", objeví se dodatečná záložka "Pilot", kde je možné typ odpory pilota přiřadit ((1) na obrázku), nově vytvořit ((2) na obrázku) nebo upravit ((3) na obrázku).
Dialog typu odpory pilota je ukázán na následujícím obrázku.
Odporové hodnoty v důsledku plášťového tření pilota lze definovat v horní části. K dispozici jsou dva typy rozložení plášťového tření: Trapezové a variabilní.
- Nastavení Trapezové umožňuje zadání odporu na hlavě pilota jako počáteční hodnotu a na patce pilota jako koncovou hodnotu. V oblasti mezi nimi se předpokládá lineární průběh odporových hodnot mezi začátkem a koncem.
- Nastavení Variabilní umožňuje rozdělit odpor do vrstev, přičemž každá vrstva má lineární průběh.
V každém případě je třeba definovat smykovou pevnost a smykovou tuhost pro počáteční, koncové, resp. x-místa.

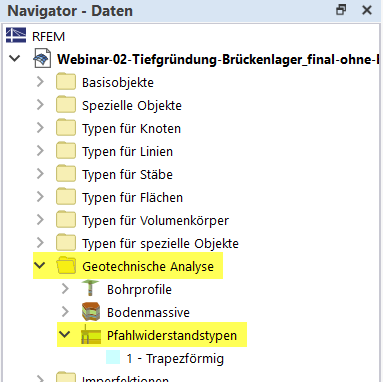

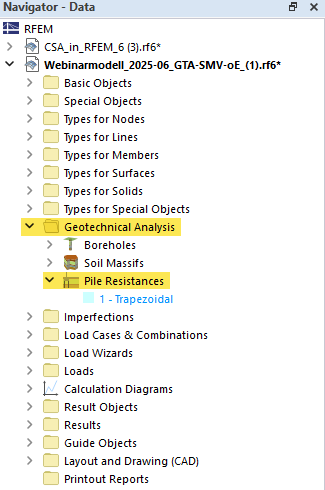

Typ odpory pilota je uložen v navigátoru ve složce "Geotechnická analýza" a lze jej nadále otevírat, upravovat či nově vytvářet přímo odtud.
Síťování
Pro vytvoření sítě konečných prvků modelu je třeba pro piloty zohlednit následující požadavky.

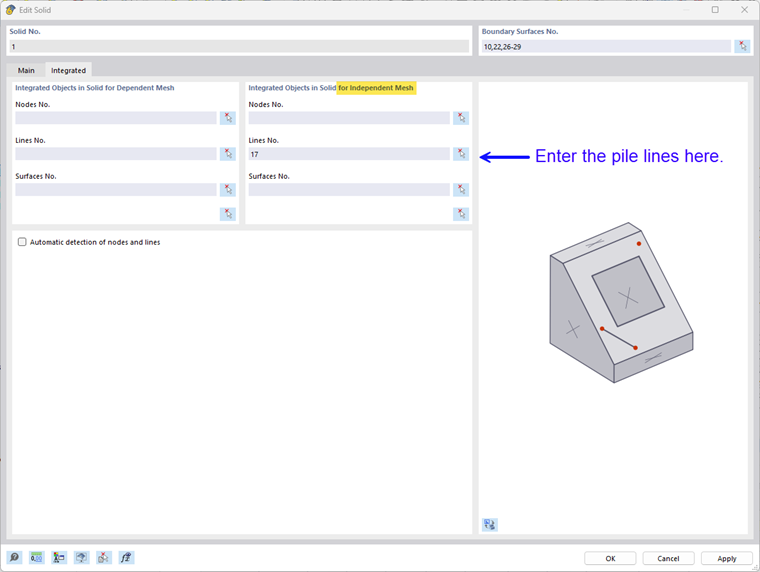

Nezávislá síť Piloty vyžadují síť nezávislou na objemové síti nadcházející zeminy. Aby byla síť vytvořena nezávisle, je třeba nejprve přiřadit linii pilota jako integrovaný objekt objemu zeminy. Tuto možnost lze nastavit pomocí následujícího nastavení v zemní objemu.

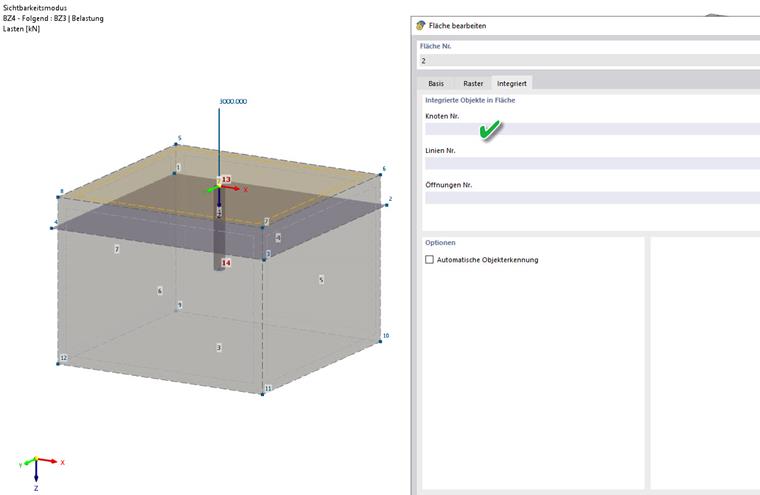

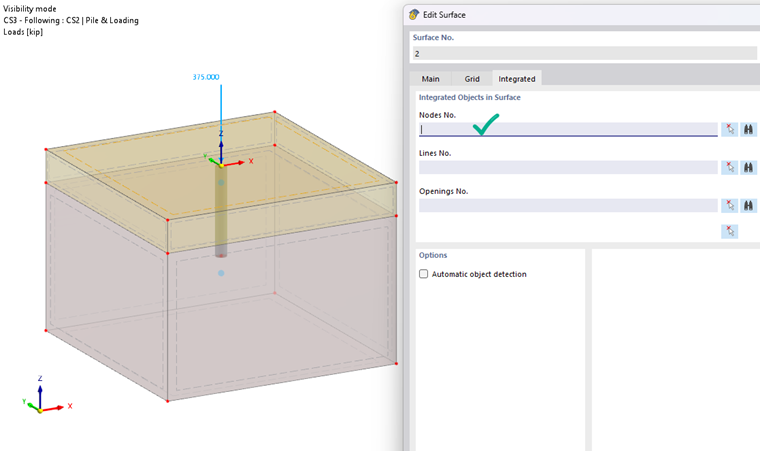

Uzly hlavy pilota Je třeba dbát na to, aby uzel hlavy pilota nebyl definován jako integrovaný objekt povrchu terénu, protože to může vést k nesprávnému přenášení zatížení a výpočetním chybám. To lze zkontrolovat, jak ukazuje následující obrázek.
FE velikost Doporučuje se pro nadcházející zeminový objem použít velikost prvků, která nepřesahuje velikost průměru pilota. To lze nastavit prostřednictvím globálních nastavení sítě nebo prostřednictvím zhuštění sítě objemu.
Dále by měly být piloty zjemněny ve srovnání s nadcházejícím zeminovým objemem. Velikost prvků může odpovídat polovině velikosti prvků zeminové objemové sítě. K tomu lze přiřadit čáry pilotu zhuštění sítě.
Kotvy

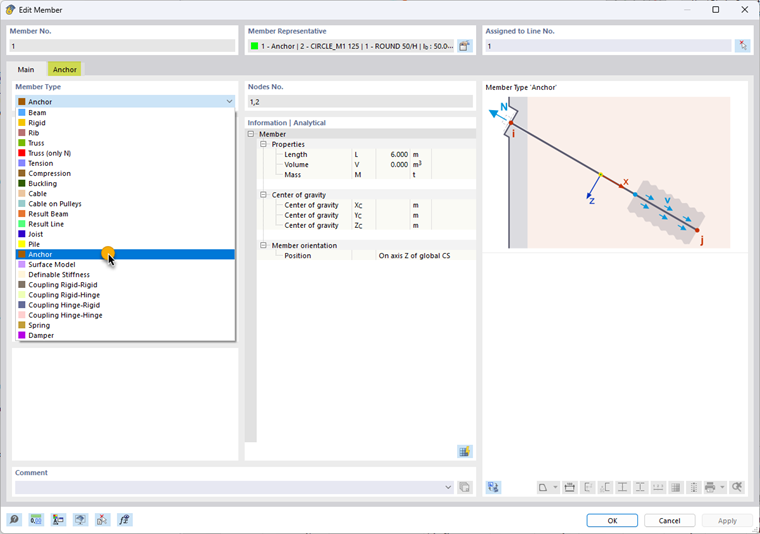

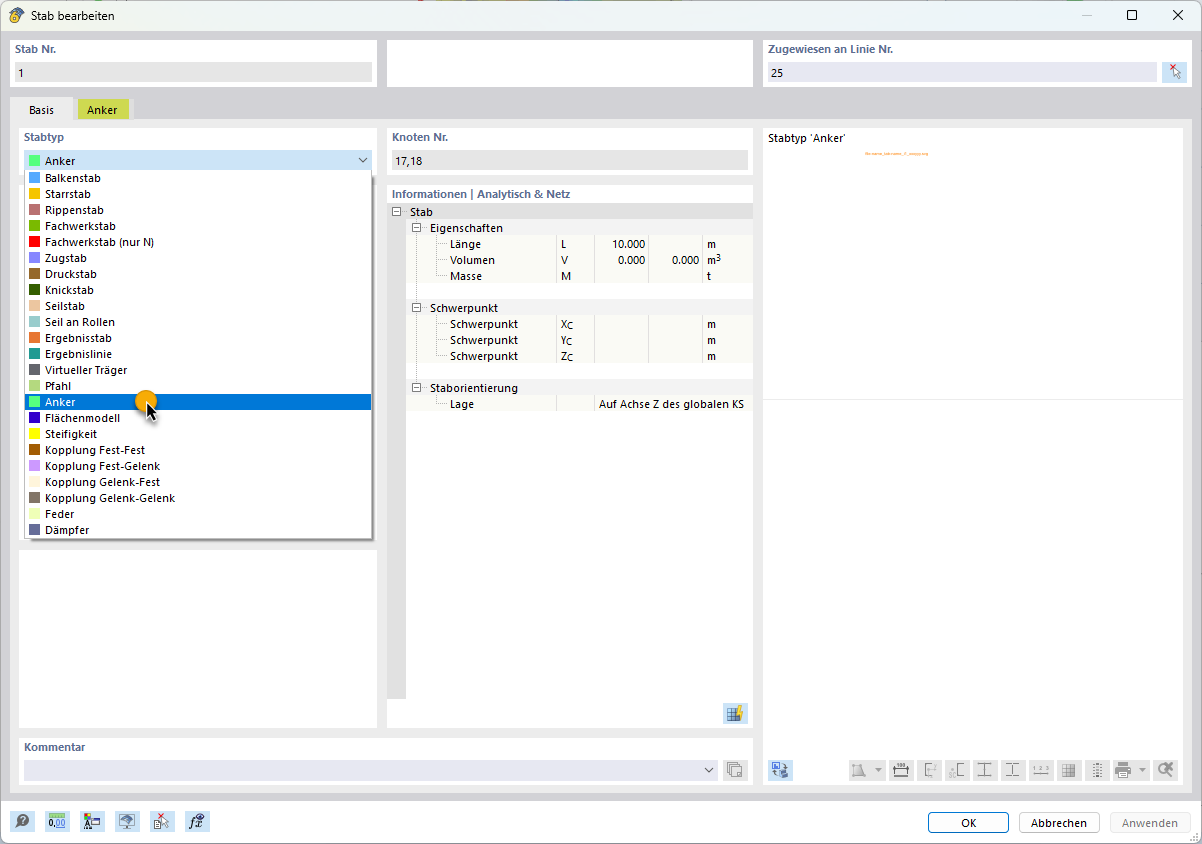

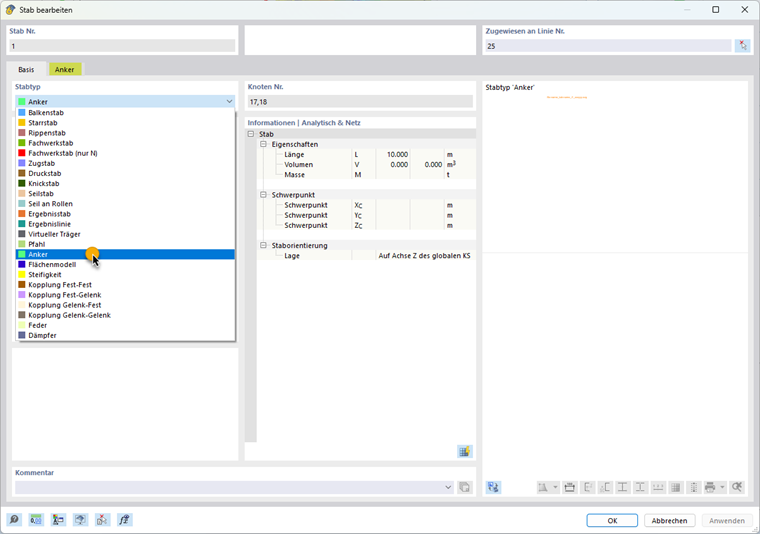

Následující obrázek ukazuje, jak lze v dialogu vybrat typ prutu "Kotva":

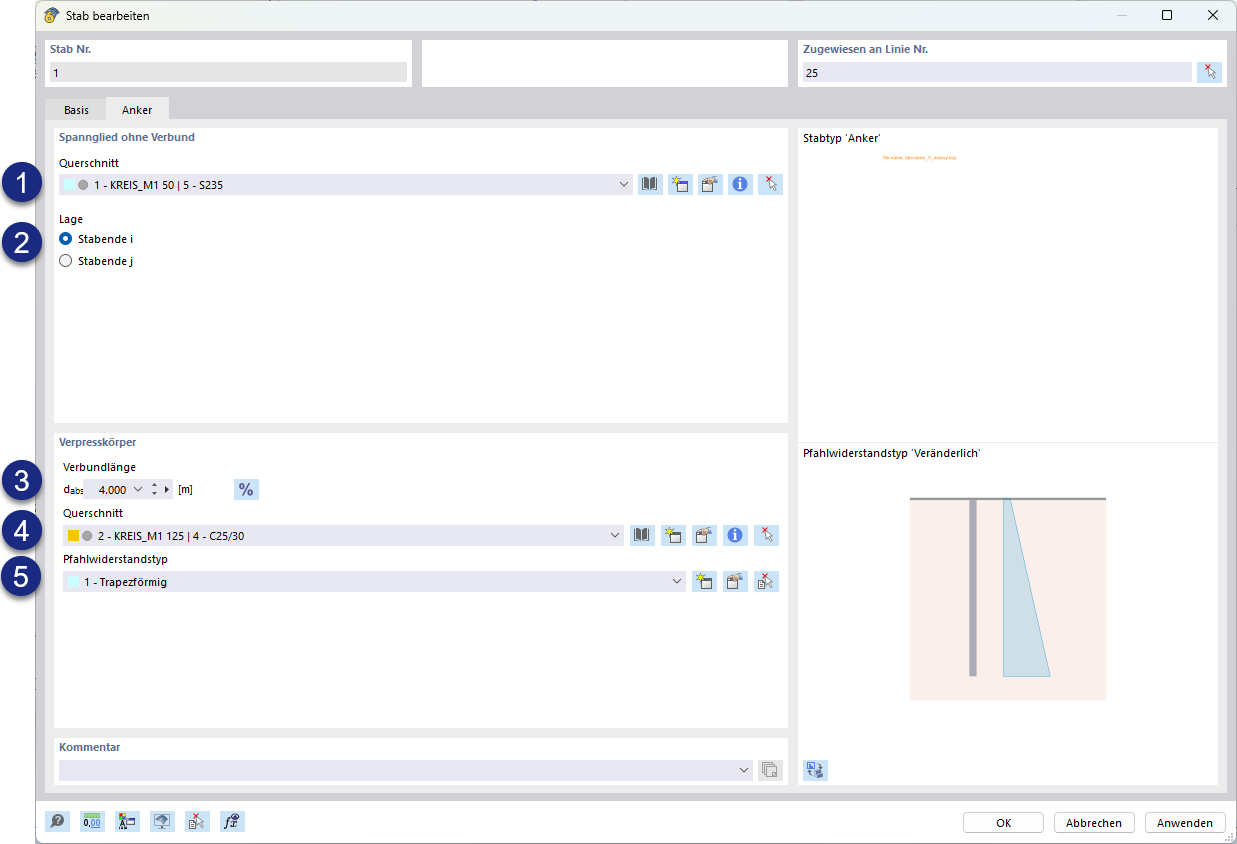

Výběrem typu prutu "Kotva" se objeví speciální záložka v dialogu pro vstup dat, jak je ukázáno na následujícím obrázku:
Zde lze odděleně upravovat vlastnosti jednotlivých částí zemní kotvy. Jsou to jednak předpínací prut bez spojení s okolní zeminou a injekční těleso s vlastnostmi spojení. Pod (1) lze určit umístění části předpínacího prutu na přiřazené linii, kde i znamená počáteční část a j konečnou část. Následně se určí průřez části předpínacího prutu pod (2). Ve spodní části dialogového okna lze upravovat vlastnosti injekčního tělesa. Pod (3) lze nastavit délku spojení, buď jako absolutní míru nebo procentuálně (lze přepnout pomocí symbolu procent). Následně lze vybrat průřez pod (4) a typ odpory pilota pod (5).

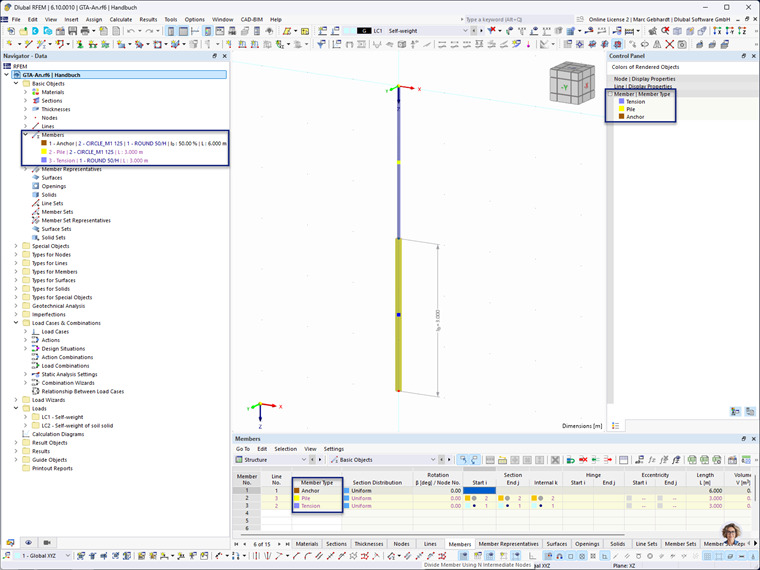

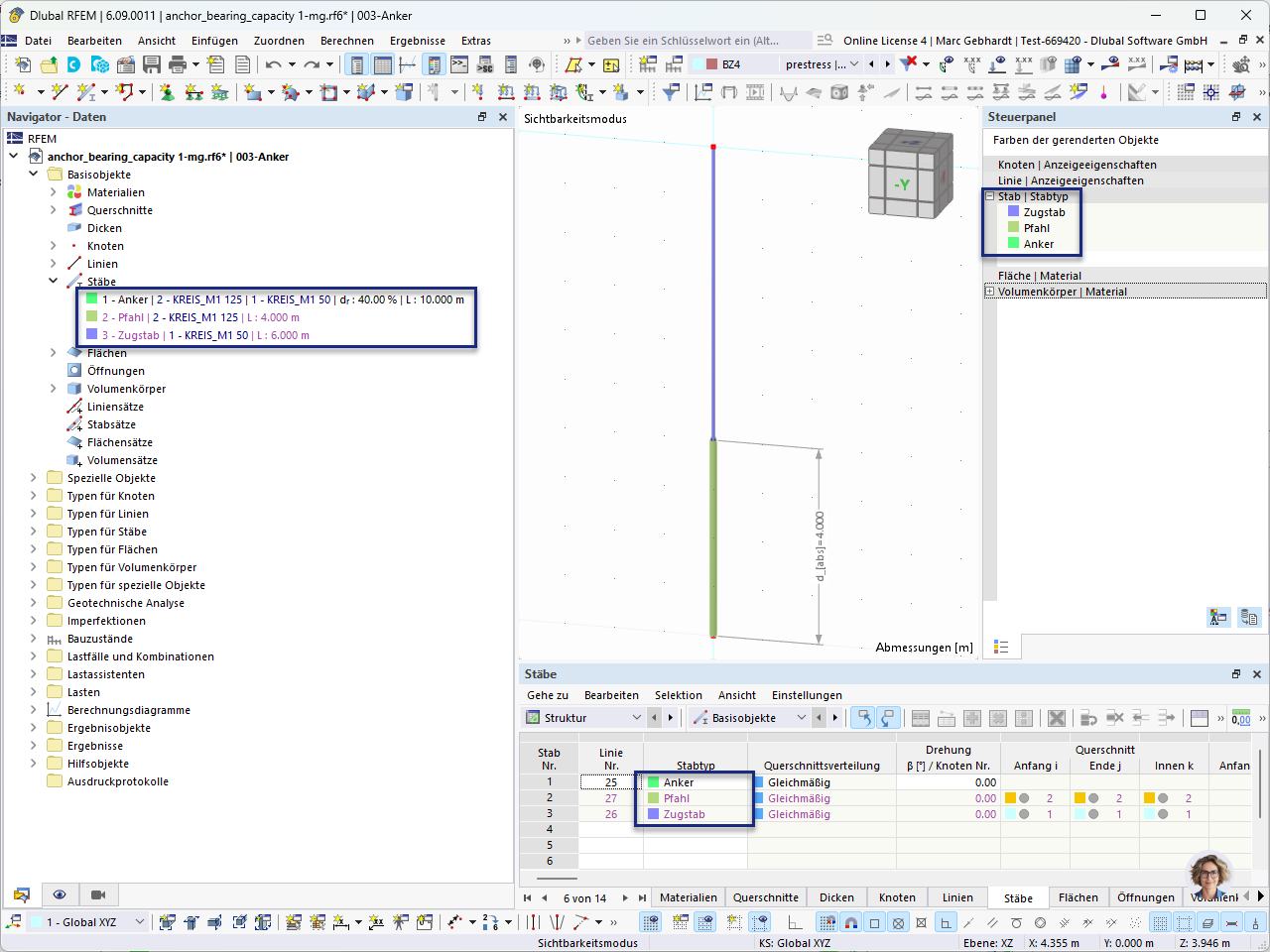

Po výběru typu prutu "Kotva" jsou automaticky vygenerovány jednotlivé součásti jako samostatné pruty podle zvolené délky spojení. Čímž jsou vytvořeny dva nové pruty: injekční těleso jako typ prutu "Pilot" a předpínací prut bez spojení jako typ prutu "Tahatý prut". Následující obrázek ukazuje

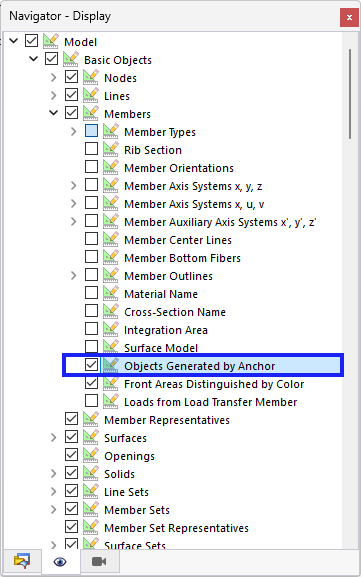

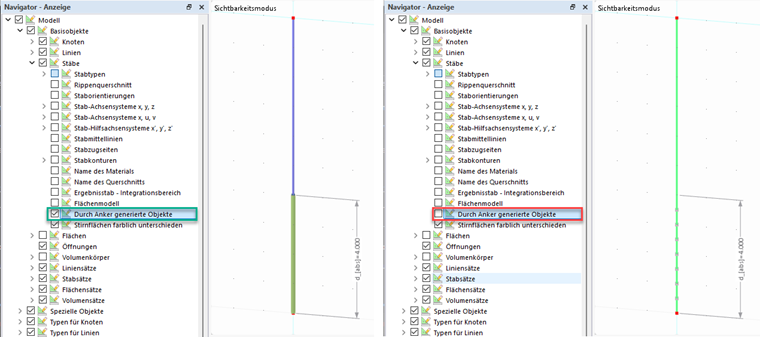

Zobrazení generovaných prutů lze přepnout v "Navigator - Zobrazení" pomocí možnosti "Objekty generované kotvami" pod "Model | Základní objekty | Pruty", jak ukazuje následující obrázek:
