En la categoría Análisis tensión-deformación en el Navegador - Datos y la tabla, puede definir las asignaciones básicas para el análisis realizado. Puede comprobar los objetos a analizar, sus materiales, secciones y espesores, y asignar las configuraciones de análisis a los objetos. Los datos de entrada en forma de tabla también forman la base para la documentación en el informe.
Tablas de entrada
Las funciones conocidas de RFEM están disponibles para trabajar en las tablas de entrada. Puede encontrar información general en el capítulo Tablas del manual de RFEM.
Las tablas específicas relacionadas con el complemento se describen en los siguientes subcapítulos:
- Situaciones de proyecto
- Objetos para analizar - Tensiones
- Objetos para analizar - Carreras de tensión
- Materiales
- Secciones
- Espesores
Haga clic en el
en las tablas de entrada o usando el menú contextual en la entrada del navegador para abrir el cuadro de diálogo Configuración global para el análisis tensión-deformación.
Configuraciones
La configuración detallada para el análisis tensión-deformación se gestiona en las configuraciones. Hay configuraciones específicas para diferentes tipos de objetos donde puede definir valores límite o ciertas especificaciones de cálculo para tensiones, por ejemplo.
- Configuraciones de barra
- Configuraciones de superficie
- Configuraciones de uniones soldadas en líneas
- Configuraciones de sólidos

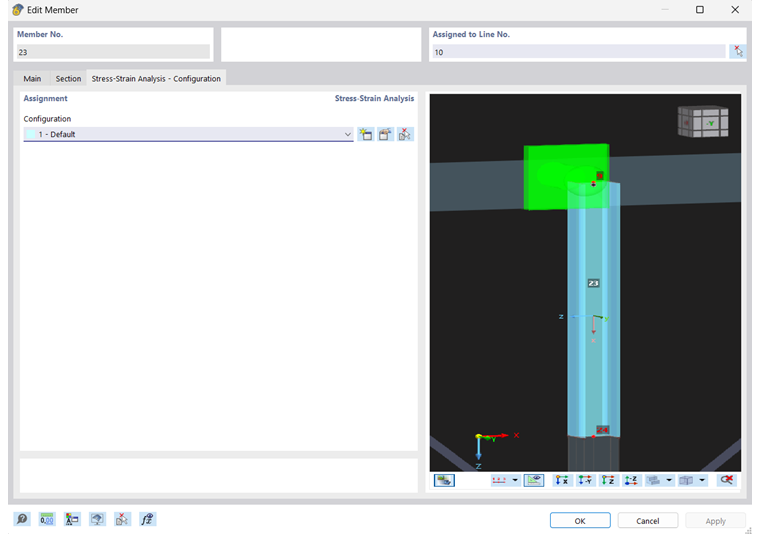

Asignar configuración en el cuadro de diálogo de edición de objetos
Las configuraciones de análisis están diseñadas como tipos para los tipos de objetos individuales. Puede crear diferentes tipos y asignar la configuración apropiada a los objetos en la pestaña Análisis tensión-deformación - Configuración del cuadro de diálogo de edición.
Seleccione una configuración existente en la lista 'Configuración' o use el botón
, para crear un nuevo tipo. El
le permite seleccionar gráficamente otro objeto para importar su configuración. Haga clic en el
para acceder al cuadro de diálogo de edición de la configuración.

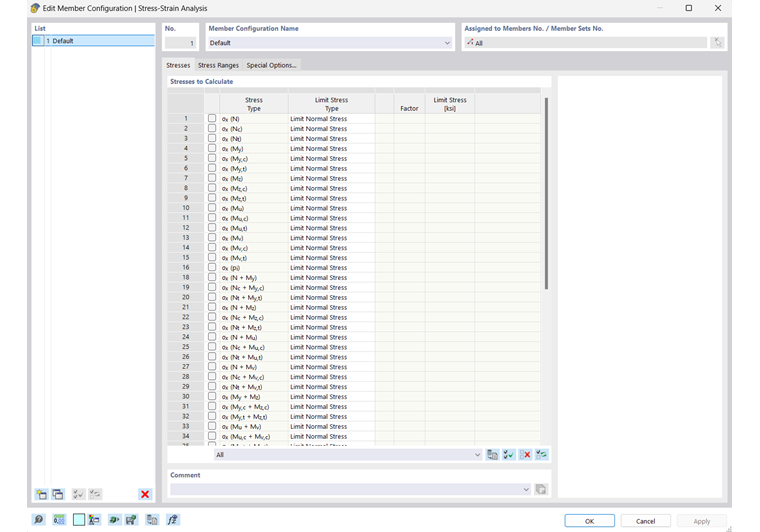

Asignar objetos en el cuadro de diálogo de configuración
También puede asignar los objetos en los cuadros de diálogo de configuración.
La 'Lista' a la izquierda en la sección de un cuadro de diálogo de configuración contiene todas las configuraciones disponibles en el modelo para el tipo de objeto específico (barra, superficie, unión soldada en línea, sólido). Puede usar el
puede crear una nueva configuración con parámetros predeterminados usando el botón
Copiar la configuración seleccionada. Puede eliminar una configuración utilizando el botón
complemento, por ejemplo.
Para asignar la configuración seleccionada en la lista a los objetos, introduzca los números de objeto en la sección de diálogo 'Asignado a...' anterior. Puede usar el
también puede determinar los objetos gráficamente.
Asignar objetos en la tabla de configuración
En las tablas de entrada de las configuraciones, también puede asignar los objetos a las configuraciones.
