Analýza napětí-přetvoření

V kategorii Analýza napětí-přetvoření v navigátoru - Data a v tabulce základní zadání pro provedenou analýzu. Můžete zkontrolovat objekty, které se mají analyzovat, jejich materiály, průřezy a tloušťky a přiřadit objektům konfigurace analýzy. Vstupní údaje v tabulkové podobě tvoří také základ pro dokumentaci v tiskovém protokolu.

Vstupní tabulky

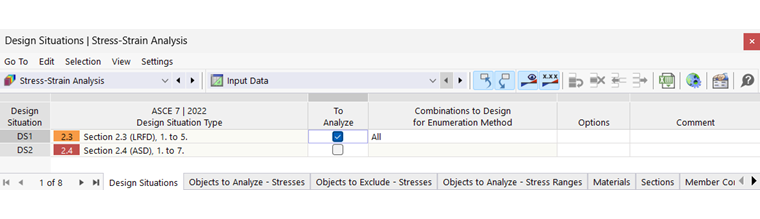

Vstupní tabulka pro návrhové situace při analýze napětí-přetvoření

Pro práci ve vstupních tabulkách jsou k dispozici funkce známé z programu RFEM. Obecné informace k tomuto tématu najdete v manuálu k programu RFEM v kapitole Tabulky.

Konkrétní tabulky vztahující se k addonu jsou popsány v následujících odstavcích:

• Návrhové situace
• Objekty pro analýzu - napětí
• Objekty pro analýzu - rozsahy napětí
• Materiály
• Průřezy
• Tloušťky

Můžete použít ve vstupních tabulkách nebo pomocí místní nabídky v položce navigátoru otevřeme dialog Globální nastavení pro analýzu napětí-přetvoření.

Konfigurace

Podrobná nastavení pro analýzu napětí-přetvoření se spravují v konfiguracích. Pro různé typy objektů existují specifické konfigurace, v nichž lze například definovat mezní hodnoty nebo určité specifikace výpočtu pro napětí.

• Konfigurace prutů
• Konfigurace ploch
• Konfigurace liniových svarů
• Konfigurace těles

Přiřadit konfiguraci v dialogu pro úpravu objektu

Konfigurace analýzy se navrhují jako typy pro jednotlivé typy objektů. V záložce Analýza napětí-přetvoření - Konfigurace v dialogu pro úpravu lze vytvořit různé typy a přiřadit příslušnou konfiguraci objektům.

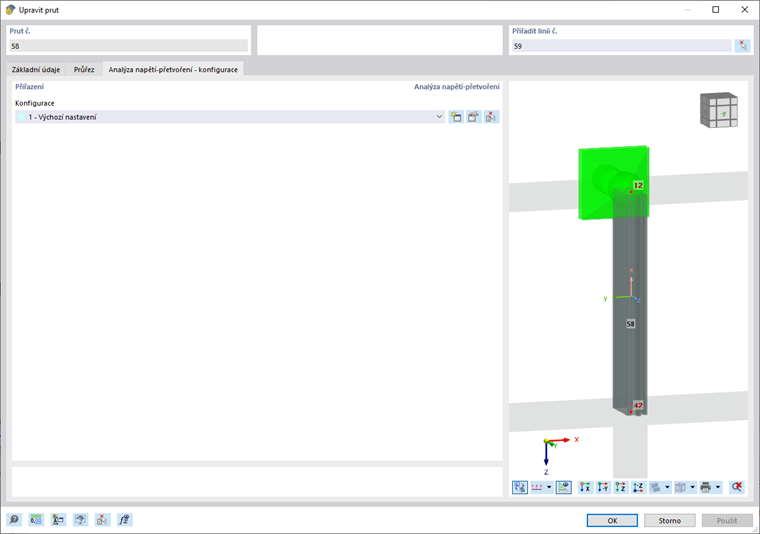

Dialog ' Upravit prut ', záložka ' Výpočet napětí-přetvoření-konfigurace ' pro výpočet napětí-přetvoření

Vyberte existující konfiguraci ze seznamu 'Konfigurace' nebo použijte tlačítko , pro vytvoření nového typu. Addon umožňuje graficky vybrat jiný objekt pro import jeho konfigurace. Můžete použít otevřeme dialog pro úpravu konfigurace.

Přiřadit objekty v konfiguračním dialogu

Objekty lze přiřadit také v konfiguračních dialozích.

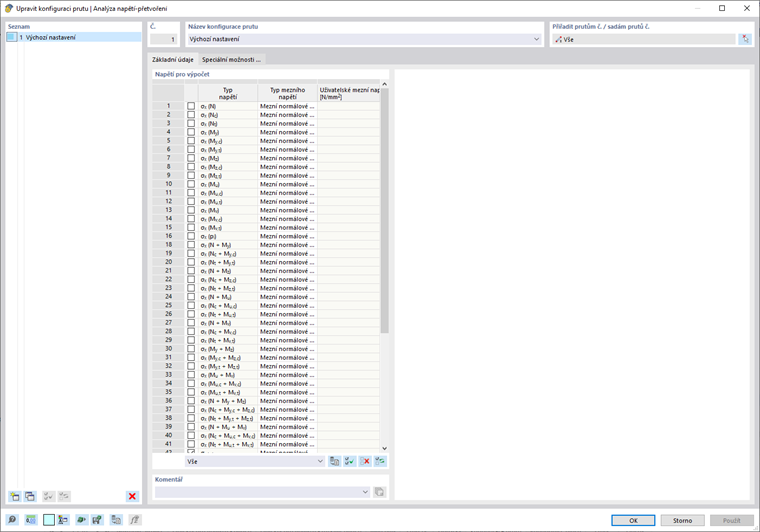

Upravit konfiguraci - výpočet napětí -přetvoření

'Seznam' vlevo v sekci konfiguračního dialogu obsahuje všechny konfigurace dostupné v modelu pro určitý typ objektu (prut, plocha, liniový svar, těleso). Můžete použít lze pomocí tlačítka vytvořit novou konfiguraci se standardními parametry Zkopírujte vybranou konfiguraci. Konfiguraci lze smazat pomocí tlačítka .

Pro přiřazení konfigurace vybrané v seznamu objektům je třeba v sekci 'Assigned to...' výše zadat čísla objektů. Můžete použít Objekty lze stanovit také graficky.

Přiřadit objekty v konfigurační tabulce

Ve vstupních tabulkách konfigurací lze objekty přiřadit také ke konfiguracím.

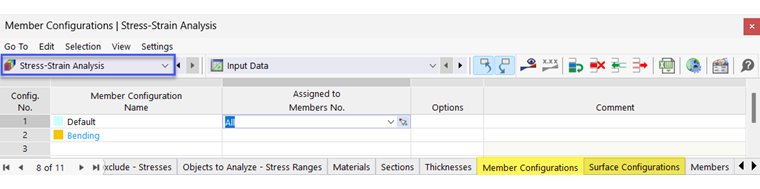

Přiřazení konfigurace prutu v tabulce
