Nella categoria Analisi tensioni-deformazioni nel Navigatore - Dati e nella tabella, è possibile definire le assegnazioni di base per l'analisi effettuata. È possibile controllare gli oggetti da analizzare, i loro materiali, le sezioni trasversali e gli spessori e assegnare le configurazioni di analisi agli oggetti. I dati di input in forma tabellare costituiscono anche la base per la 000490 nella relazione di calcolo.
Tabelle di input
Le funzioni conosciute da RFEM sono disponibili per lavorare nelle tabelle di input. Informazioni generali sono disponibili nel capitolo Tabelle del manuale di RFEM.
Le tabelle specifiche relative all'add-on sono descritte nei seguenti sottocapitoli:
- Situazioni di progetto
- Oggetti da analizzare - Tensioni
- Oggetti da analizzare - Intervalli di tensione
- Materiali
- Sezioni trasversali
- Spessori
È possibile utilizzare il
nelle tabelle di input o utilizzando il menu di scelta rapida nella voce del navigatore per aprire la finestra di dialogo Impostazioni globali per l'analisi tensioni-deformazioni.
Configurazioni
Le impostazioni dettagliate per l'analisi tensioni-deformazioni sono gestite nelle configurazioni. Esistono configurazioni specifiche per diversi tipi di oggetti in cui è possibile definire i valori limite o determinate specifiche di calcolo per le tensioni, ad esempio.
- Configurazioni delle aste
- Configurazioni delle superfici
- Configurazioni dei giunti con saldatura lineare
- Configurazioni dei solidi

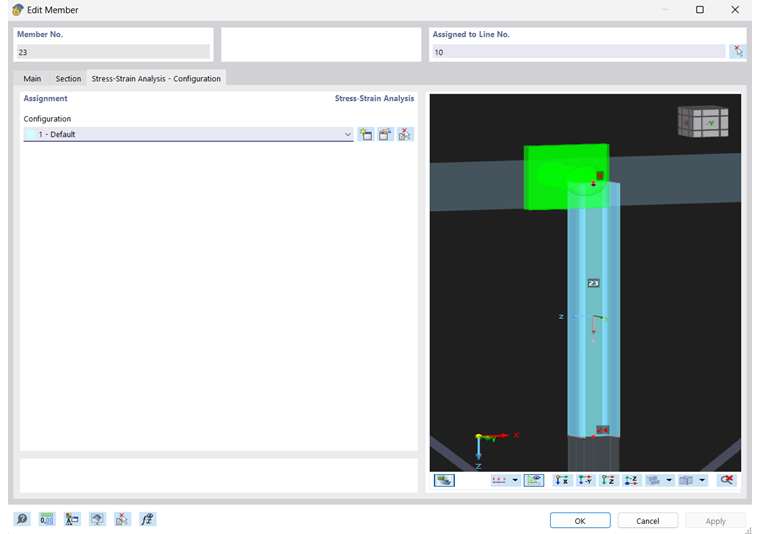

Assegna configurazione nella finestra di dialogo di modifica degli oggetti
Le configurazioni di analisi sono progettate come tipi per i singoli tipi di oggetti. È possibile creare diversi tipi e assegnare la configurazione appropriata agli oggetti nella scheda Analisi tensioni-deformazioni - Configurazione della finestra di dialogo di modifica.
Seleziona una configurazione esistente nell'elenco 'Configurazione' o utilizza il pulsante
, per creare un nuovo tipo. Il
consente di selezionare graficamente un altro oggetto per importarne la configurazione. È possibile utilizzare il
per accedere alla finestra di dialogo di modifica della configurazione.

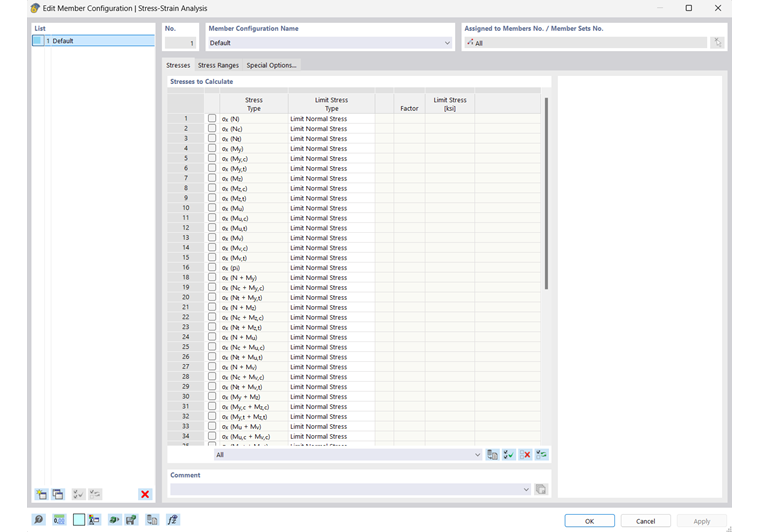

Assegna oggetti nella finestra di dialogo di configurazione
È anche possibile assegnare gli oggetti nelle finestre di dialogo di configurazione.
LElenco' a sinistra nella sezione di una finestra di dialogo di configurazione contiene tutte le configurazioni disponibili nel modello per il tipo di oggetto specifico (asta, superficie, giunto con saldatura lineare, solido). È possibile utilizzare il
è possibile creare una nuova configurazione con i parametri predefiniti utilizzando il pulsante
Copia la configurazione selezionata. È possibile eliminare una configurazione utilizzando il pulsante
sarà rilasciata a ciascuna azienda.
Per assegnare la configurazione selezionata nell'elenco agli oggetti, inserire i numeri degli oggetti nella sezione di dialogo 'Assegna a ...' sopra. È possibile utilizzare il
è anche possibile determinare gli oggetti graficamente.

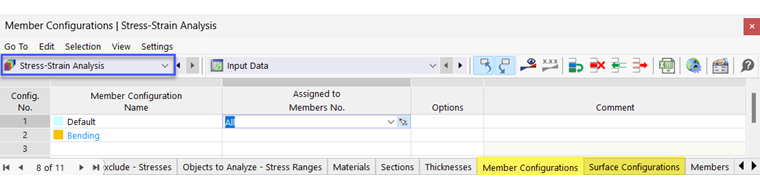

Assegna oggetti nella tabella di configurazione
Nelle tabelle di input delle configurazioni, è anche possibile assegnare gli oggetti alle configurazioni.
