W kategorii Analiza naprężeniowo-odkształceniowa, w Nawigatorze - Dane oraz w Nawigator - Dane, można zdefiniować podstawowe zadania dla przeprowadzonej analizy. Można sprawdzić obiekty do analizy, ich materiały, przekroje i grubości, a także przydzielić konfiguracje analizy do obiektów. Dane wejściowe w formie tabelarycznej stanowią również podstawę dokumentacji w raporcie.
Tabele danych wejściowych
W tabelach danych wejściowych dostępne są funkcje znane z programu RFEM. Ogólne informacje można znaleźć w rozdziale Tabele instrukcji obsługi programu RFEM.
Poszczególne tabele dotyczące rozszerzenia opisano w poniższych podrozdziałach:
- Sytuacje obliczeniowe
- Obiekty do analizy - naprężenia
- Obiekty przeznaczone do analizy - Zakresy naprężeń
- Materiały
- Przekroje
- Grubości
Można użyć funkcji
w tabelach danych wejściowych lub za pomocą menu kontekstowego w pozycji nawigatora, aby otworzyć okno dialogowe Ustawienia globalne do analizy naprężeniowo-odkształceniowej.
Ustawienia
Ustawienia szczegółowe dla analizy naprężeniowo-odkształceniowej są dostępne w konfiguracjach. Dla różnych typów obiektów istnieją specjalne konfiguracje, w których można zdefiniować wartości graniczne lub określone specyfikacje obliczeń naprężeń.
- Konfiguracje prętów
- Konfiguracje powierzchni
- Konfiguracje liniowych połączeń spawanych
- Konfiguracje brył
Przypisz konfigurację w oknie edycji obiektu
Konfiguracje analizy są zaprojektowane jako typy dla poszczególnych typów obiektów. W zakładce Analiza naprężeniowo-odkształceniowa - Konfiguracja w oknie dialogowym edycji można tworzyć różne typy i przypisywać odpowiednie konfiguracje do obiektów.
Należy wybrać istniejącą konfigurację z listy 'Konfiguracja' lub użyć przycisku
, aby utworzyć nowy typ. The
umożliwia graficzne wybranie innego obiektu w celu zaimportowania jego konfiguracji. Można użyć funkcji
aby wywołać okno dialogowe służące do edycji konfiguracji.

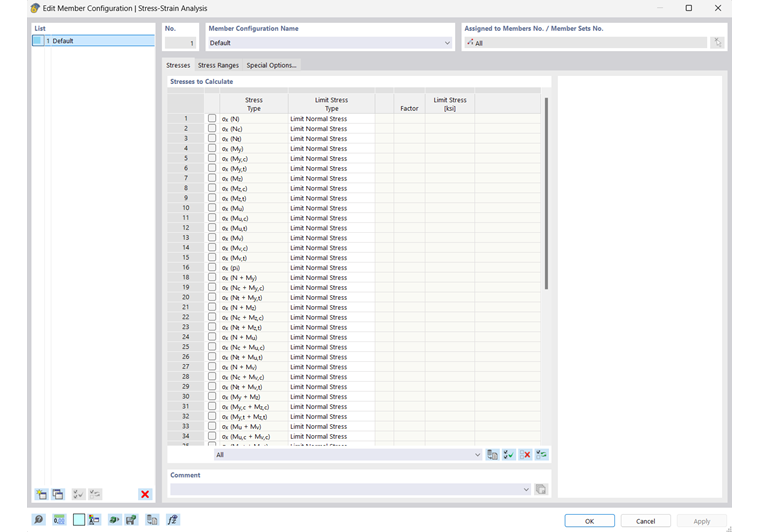

Przypisz obiekty w oknie konfiguracji
Obiekty można też przydzielać w oknach dialogowych konfiguracji.
'Lista' po lewej stronie okna dialogowego konfiguracji zawiera wszystkie konfiguracje dostępne w modelu dla określonego typu obiektu (pręt, powierzchnia, liniowe połączenie spawane, bryła). Można użyć funkcji
można utworzyć nową konfigurację z parametrami domyślnymi za pomocą przycisku
Skopiuj wybraną konfigurację. Konfigurację można usunąć za pomocą przycisku
rozszerzenia.
Aby przypisać obiektom konfigurację zaznaczoną na liście, należy wprowadzić numery obiektów w sekcji 'Przypisane do ...' powyżej. Można użyć funkcji
obiekty można również określić graficznie.

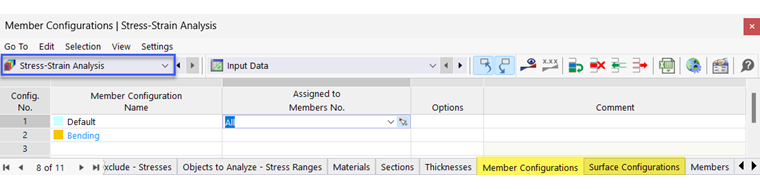

Przypisz obiekty w tabeli konfiguracji
W tabelach danych wejściowych konfiguracji można również przydzielić obiekty do konfiguracji.
