图形结果

为了更好地查看结果，请在 Navigator – Display 中再次通过清除 Reinforcement 复选框来关闭钢筋和箍筋（见图 Switching off Reinforcements ）。

在 Navigator – Results 中，混凝土设计的两个主类别（"Design Checks" 和 "Reinforcement"）现在同时包含构件和面的结果。清除两个 On Surfaces 复选框，这样模型上将只显示构件结果。

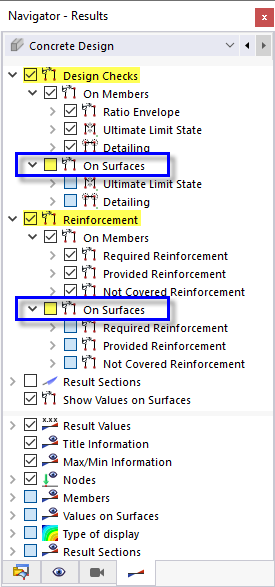

关闭面结果

"Design Checks" 项对应于 "Design Ratios on Members" 表，而 "Reinforcement" 项对应于 "Reinforcement on Members" 表（见章节 Result Tables）。

Design Checks

设计校核分为 "Ratio Envelope"、"Ultimate Limit State" 和 "Detailing"。

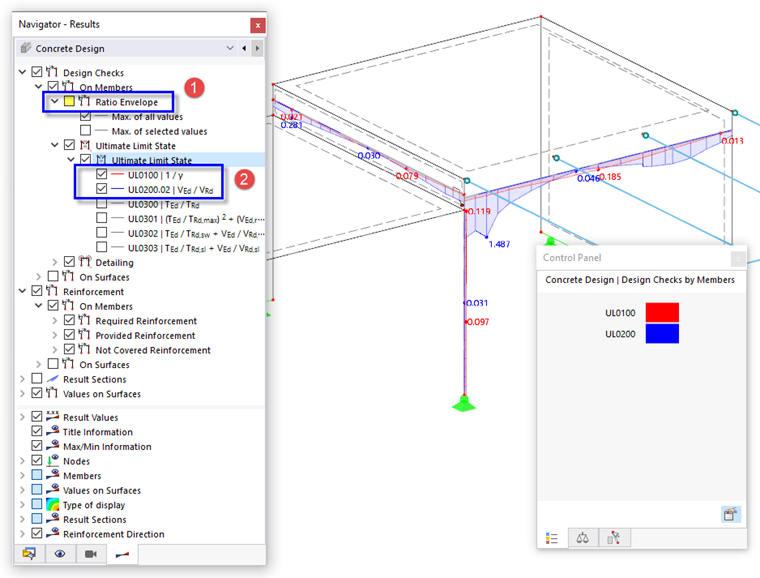

清除 Ratio Envelope 复选框，以便对单独的结果类型进行具体检查 (1)。选择 ULS 类别中的 1/γ 和 V_Ed/V_Rd 项，这样就会显示截面承载力和抗剪承载力的比值 (2)。

截面承载力比值和受剪承载力比值

为了更好地查看，请选择 Wireframe Model 选项，可通过单击工具栏中的 按钮访问。

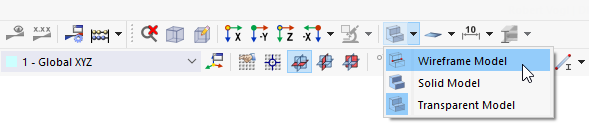

选择显示“线框模型”

肋构件的抗剪设计结果（"UL0200" 图）在支承柱处显示出较高的比值。它们与设计无关，但可通过增加抗剪钢筋来降低（见下文）。

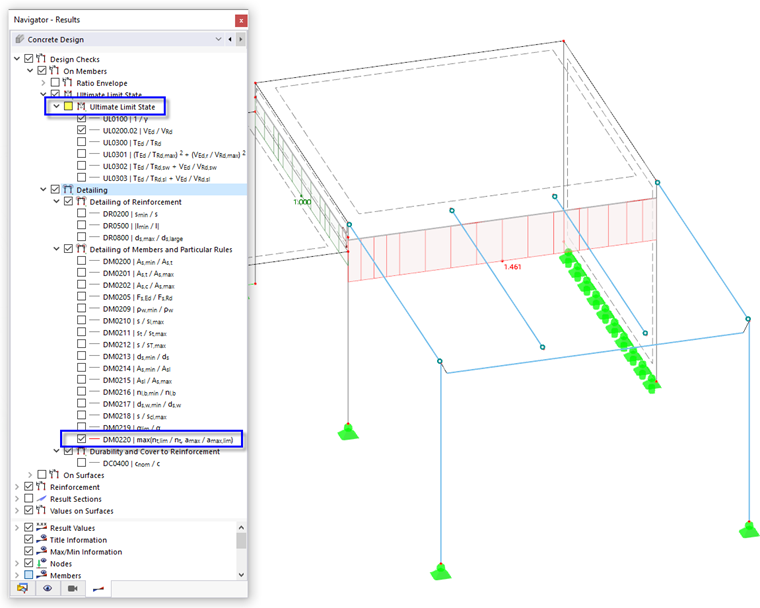

要检查与构造相关的问题（见图 Table "Design Ratios by Member" ），清除 Ultimate Limit State 复选框，然后在 "Detailing of Members and Particular Rules" 类别中激活 max(n_t,lim / n_t, a_max / a_{max, lim}) 项。"DM0220" 图反映了与肋的纵向钢筋有关的较高设计比。

配筋细化

要修改肋的配筋，双击构件 9。然后在打开的 "Edit Member" 对话框中选择 Longitudinal Reinforcement 选项卡。

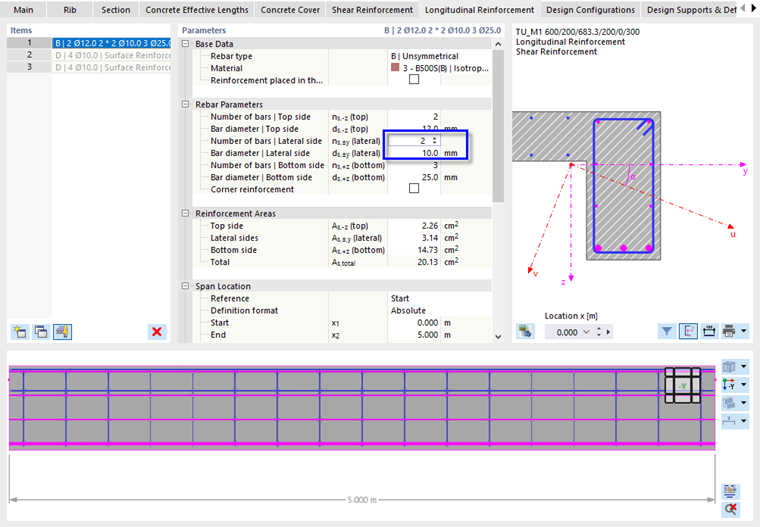

侧向钢筋定义

要为肋梁的侧边定义两根钢筋，请单击 "n_s,±y(lateral)" 框并输入（或选择）2 根钢筋。确保下方框中的钢筋直径设置为 10 mm。两根钢筋将在顶部和底部钢筋之间生成。

接下来选择 Shear Reinforcement 选项卡。

新建抗剪配筋的跨度

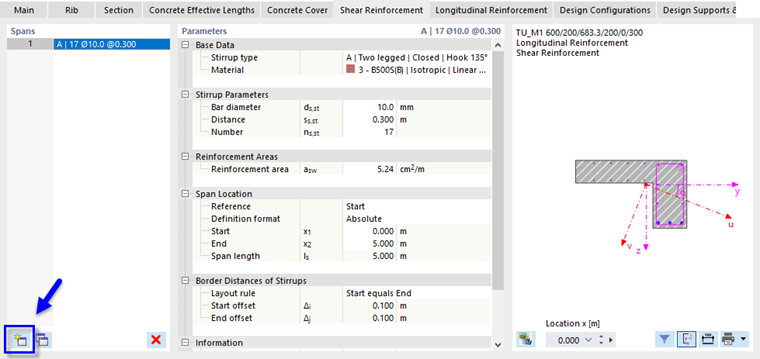

单击 "Spans" 区域中的 按钮，以创建一个新的抗剪钢筋跨区。

现在有两个等长的跨区。选择跨区 1 (1)。

定义抗剪配筋的跨度位置和箍筋

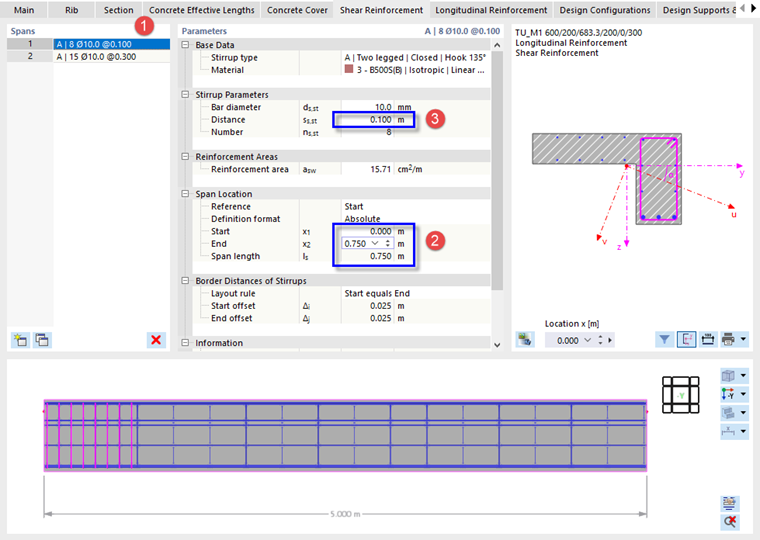

在 "Span Location" 类别中，单击 End 框并输入 0.75 m，以调整抗剪钢筋跨区的长度 (2)。然后在 "Stirrup Parameters" 类别中输入 0.10 m，以减小箍筋的 "Distance" (3)。

单击 OK 关闭对话框，并在下一个对话框中再次单击 Yes。

最后，单击工具栏中的 按钮，计算所有结果。

要再次显示设计结果，请在 "Navigator – Results" 中设置 Concrete Design 选项。

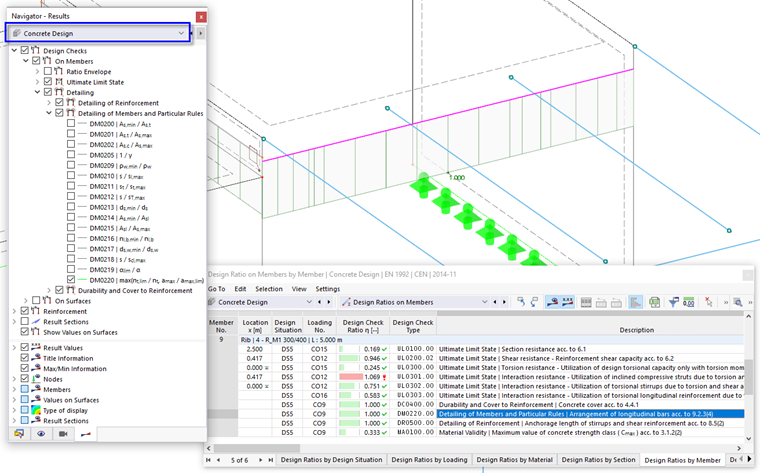

调整后肋梁配筋的详细说明

现在肋的设计校核几乎全部满足。UL0301.00 校核在柱附近略有超限，这是由于扭转设计所致。为了解决这一问题，您可以

• 例如创建 0.1 m 的线网格细化，并将其应用于线 20（肋构件的线），或
• 通过新的 Design Configuration 停用肋设计中的扭矩设计，在其中禁用 M_T,Ed 选项。

Reinforcement

通过在导航器中清除 Design Checks 复选框来停用设计比。为了更好地查看，请折叠 "Design Checks" 类别 (1)。

比较所需与实际配筋

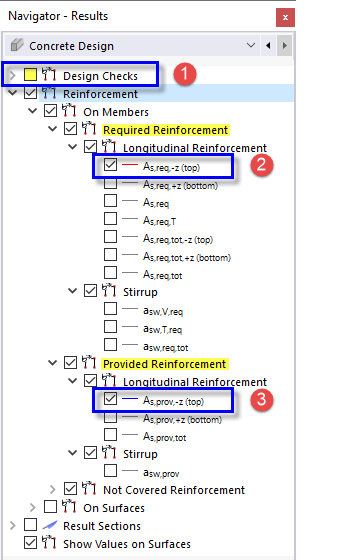

选择构件结果中 "Required Reinforcement" 类别下 "Longitudinal Reinforcement" 子类别中的 A_{s,req,-z(top)} 项 (2)。要比较所需顶部钢筋与已提供顶部钢筋，也请选择下方 "Provided Reinforcement" 类别中的 A_{s,prov,-z(top)} 项 (3)。

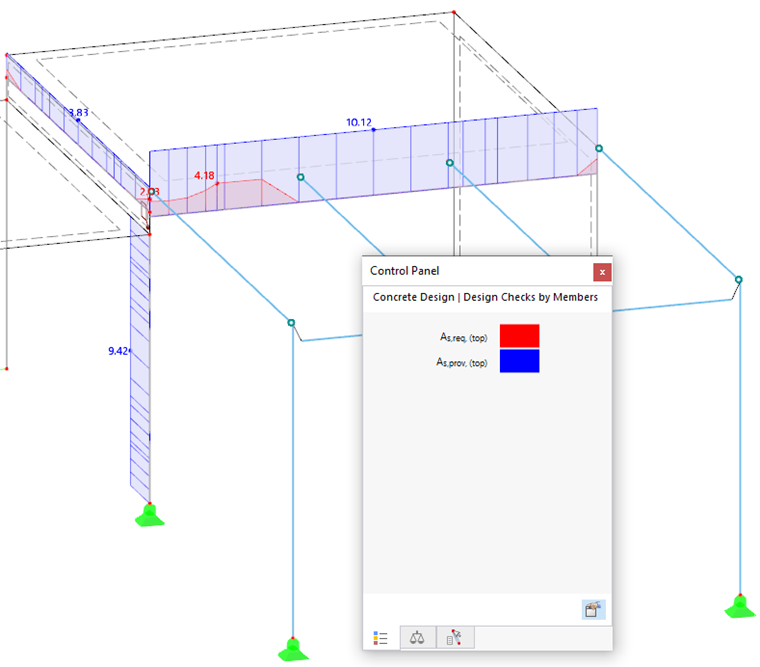

构件上部所需和实际的配筋

再次清除这两个复选框。要显示底部钢筋，请选择 A_{s,req,+z(bottom)} 和 A_{s,prov,+z(bottom)} 项。您可以再次查看所需和已提供钢筋的两个图示。

所需和实配的下部钢筋

当您在 "Navigator – Views" 中仅对 1 - C30/37 材料的构件激活 "Visibilities" 时，所有其他对象都会变暗。必要时，请清除 Members by Section 和 Surfaces 复选框。

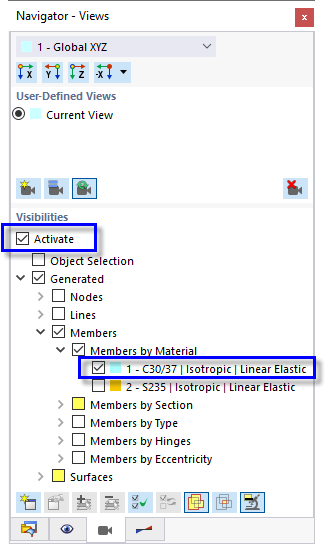

激活混凝土杆件可见性

要打印 Required and Provided Bottom Reinforcements 图像，请单击工具栏中 按钮旁边的 按钮。选择 Print Graphics to Printout Report 选项（见图 Options "Print Graphics" ）。

图像预览将以熟悉的选项显示，用于调整布局。

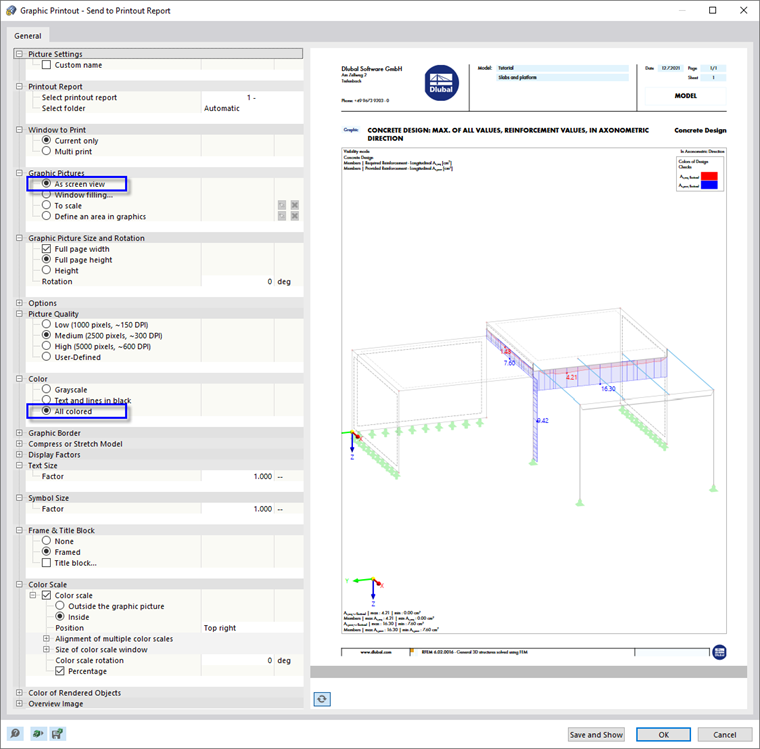

图片预览

在 "Graphic Pictures" 类别中，设置 As screen view 选项。然后在 "Color" 类别中选择 All colored。单击 OK，将图像发送到打印报告而不打开它。

最后，清除 "Visibilities" 的 Activate 复选框（见图 Activating Visibility for Concrete Members），这样所有对象就会再次显示。
