图片打印位置

杆件的混凝土设计数据也包含在计算书中。 再次双击'导航器 - 数据'的打印报告类别中的 1（见 打开打印报告 图片）。 第 11 章还将介绍混凝土杆件的计算结果。

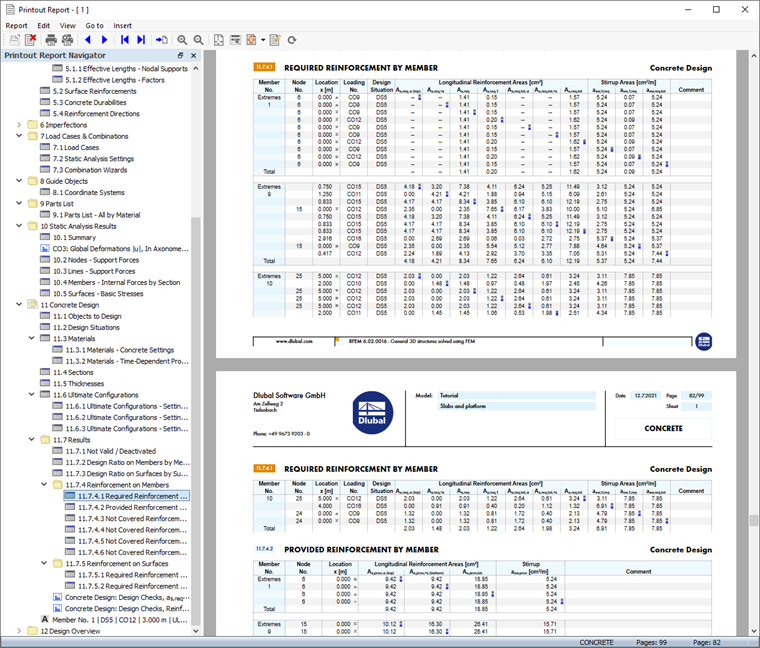

01 '所需配筋（按杆件）' 打印报告中的章节

在章节 11.7.4.1 中介绍了混凝土杆件所需的配筋面积。

您已经打印在表格中的设计细节（见 柱 的设计验算详图)放在第11章的最后。 如果需要，可以将该项目拖到另一个位置，例如在章节 11.7.4 之后。

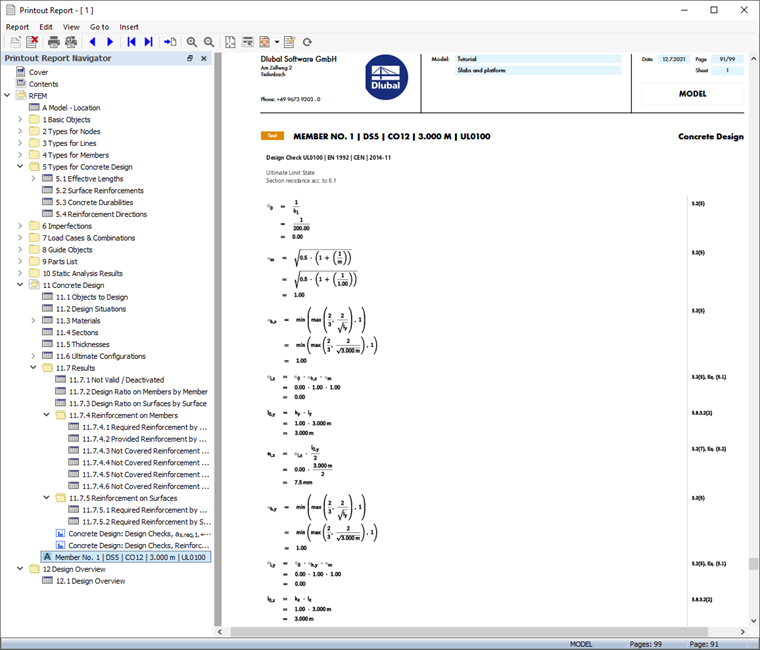

02 设计验算方程

调整图像

打印报告还包括底部配筋的图像。 在导航器中选择它 (1)。 要更改视图的面积，请右键单击图像 (2)。

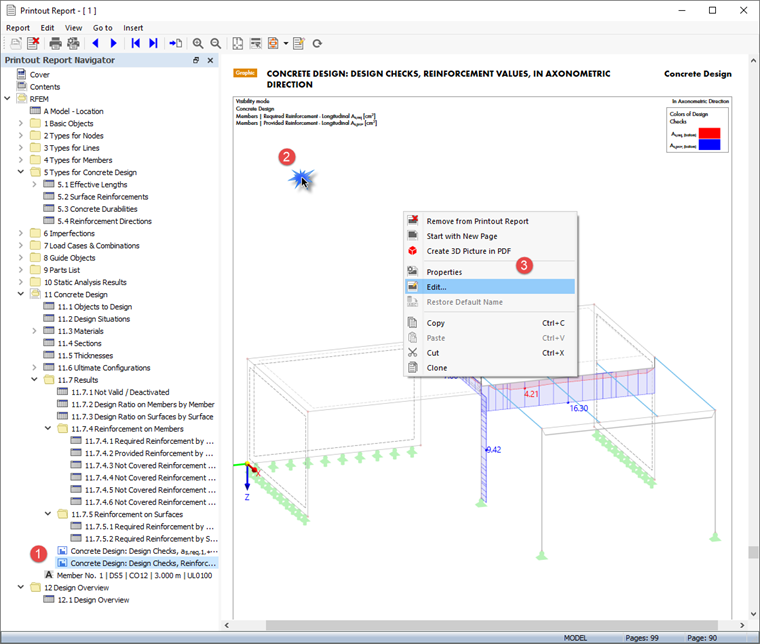

03 下部配筋及其右键菜单的图像

在右键菜单 (3) 中选择编辑选项。 返回 RFEM 的工作区，在这里您可以通过拖动灰色矩形的边框来调整图像的大小。

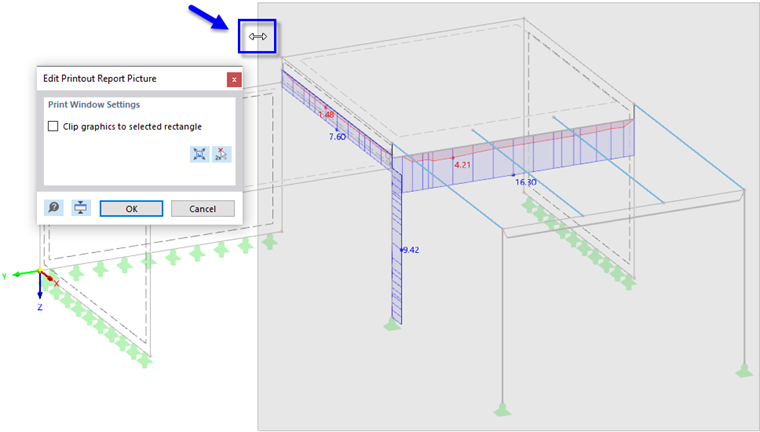

04 裁剪图像

点击确定，应用新的裁剪区域，并更新打印报告中的图像。

点击 按钮关闭打印报告。
