Grafické výsledky

Pro lepší zobrazení výsledků vypněte v záložce Navigátor - Zobrazit zobrazení výztuže a třmínků odškrtnutím políčka Typy pro posouzení betonových konstrukcí (viz obrázek Vypnutí výztuže ).

V záložce Navigátor - Výsledky nyní dvě hlavní kategorie posouzení betonu („Posudky“ a „Výztuž“) obsahují výsledky prutů i ploch. Zrušte zaškrtnutí políčka Na plochách, aby se na modelu zobrazily pouze výsledky prutů.

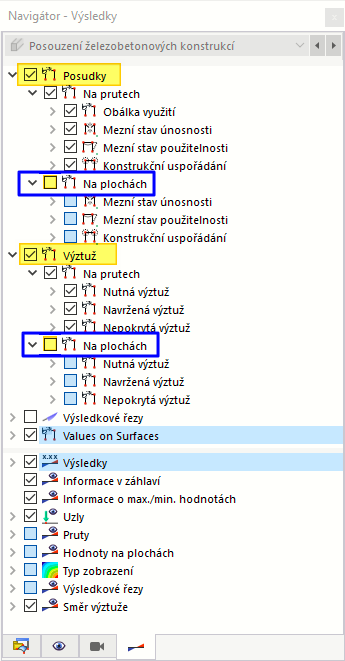

01 Vypnutí výsledků na plochách

Položka „Posudky“ odpovídá položkám v tabulce „Využití na prutech“, položka „Výztuž“ se shoduje s tabulkou „Výztuž na prutech“ (viz kapitola Výsledkové tabulky).

Posudky

Posudky se dělí na položky „Obálka využití“, „Mezní stav únosnosti“ a „Konstrukční uspořádání“.

Pro specifickou kontrolu jednotlivých typů výsledků je třeba zrušit zaškrtnutí políčka Obálka využití (1). Vyberte položky 1/γ a V_Ed/V_Rd v kategorii MSÚ, aby se zobrazily poměry únosnosti průřezu a smykové únosnosti (2).

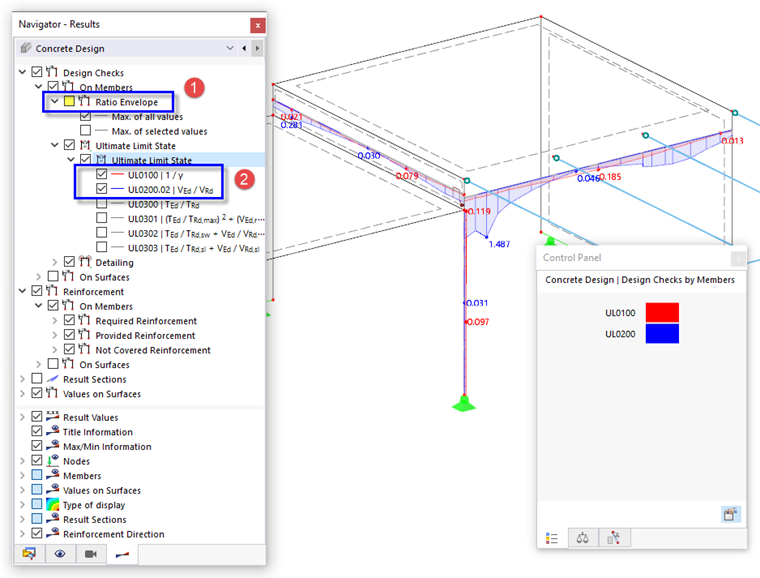

02 Poměry únosnosti průřezu a únosnosti ve smyku

Pro lepší zobrazení je třeba vybrat možnost Drátový model, kterou lze otevřít kliknutím na tlačítko v panelu nástrojů.

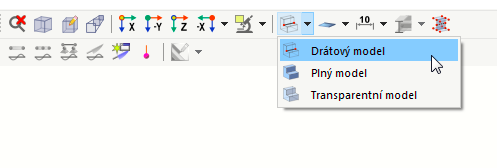

04 Vyberte zobrazení 'Drátový model'

Výsledky posouzení smyku na prutu typu Žebro („UL0200“ diagram) vykazují vyšší využití na nosném sloupu. Nejsou relevantní pro posouzení, ale lze je omezit zvýšením smykové výztuže (viz níže).

Pro kontrolu problémů týkajících se konstrukčního uspořádání (viz obrázek Tabulka „Využití po prutech“ ) zrušte zaškrtnutí políčka Mezní stav únosnosti a poté aktivujte položku max (n_{t, lim}/n_t, a_max/a_{max, lim} ) v kategorii „Konstrukční uspořádání prvků a podrobná pravidla“. Diagram „DM0220“ odráží vysoké využití podélných prutů žebra.

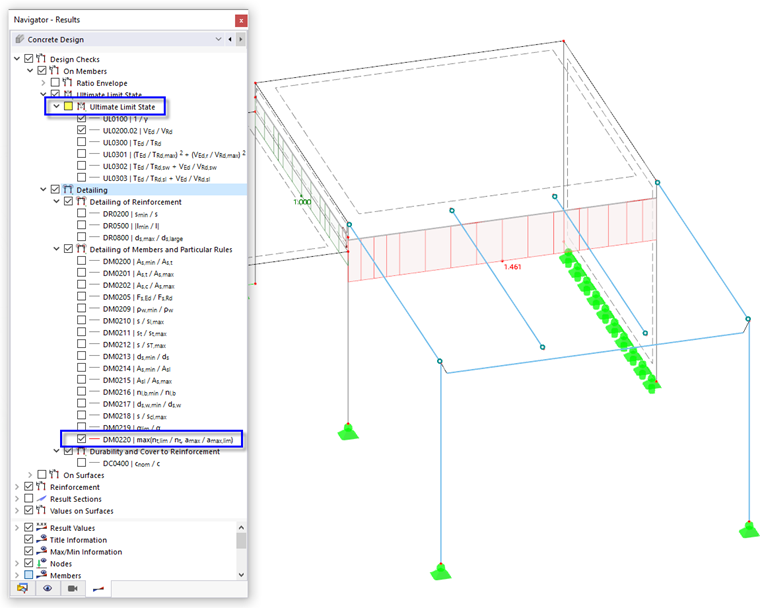

05 Podíl detailů na uspořádání podélných prutů

Pro úpravu výztuže žebra dvakrát klikněte na prut č. 9 . Poté v dialogu „Upravit prut“ vyberte záložku Podélná výztuž .

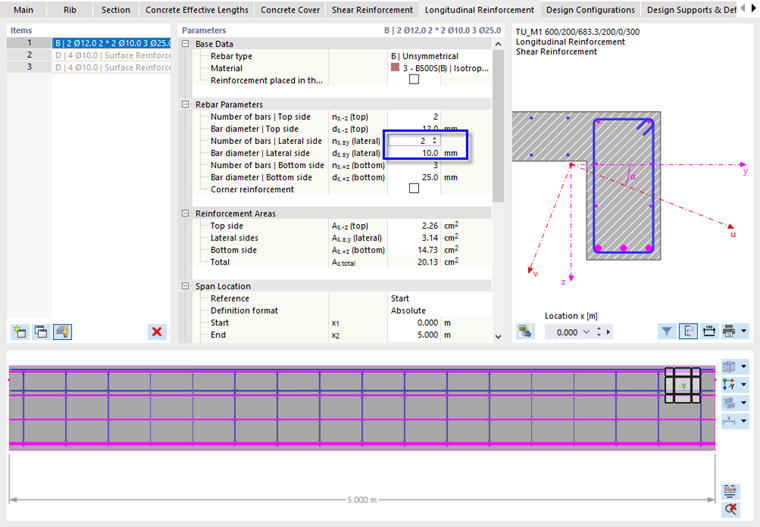

06 Zadání výztužových prutů na bočních stranách

Pro zadání dvou prutů výztuže na stranách prutu typu žebro můžete v poli „n_{s, ± y} (lateral)“ zadat (nebo vybrat) 2 pruty. Ujistěte se, že průměr výztuže je v níže uvedeném poli nastaven na 10 mm. Mezi horní a dolní výztuží se objeví dva pruty výztuže.

Dále vyberte záložku Smyková výztuž .

07 Vytvoření nového pole smykové výztuže

Po kliknutí na tlačítko v části „Pole“ se vytvoří nové pole smykové výztuže.

Nyní máme dvě stejně dlouhá pole. Vyberte pole č. 1 (1).

09 Definice rozpětí smykové výztuže a třmínků

V položce „Poloha pole“ klikněte na pole Konec a zadejte 0,75 m pro úpravu délky smykové výztuže (2). Poté zmenšete „Vzdálenost“ třmínků na 0,10 m v položce „Parametry třmínku“ (3).

Zavřete dialog kliknutím na OK a v dalším dialogu na Ano.

Nakonec se po kliknutí na tlačítko v panelu nástrojů spočítají všechny výsledky.

Pro opětovné zobrazení výsledků posouzení je třeba v záložce „Navigátor - Výsledky“ nastavit možnost Posouzení železobetonových konstrukcí.

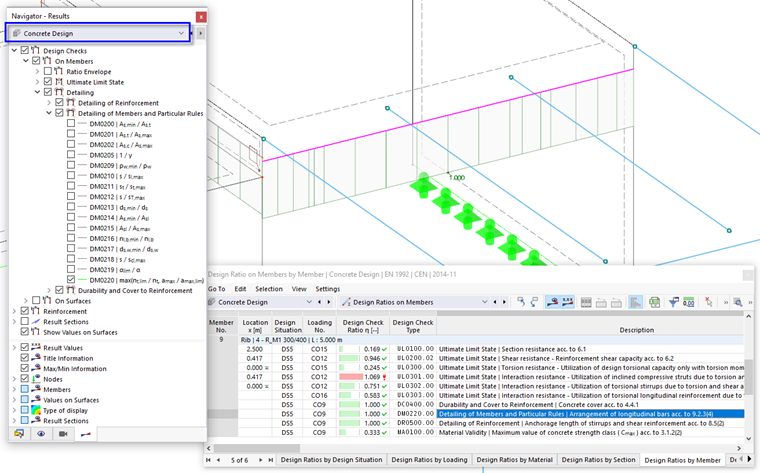

11 Detaily výztuže žebra po úpravě

Téměř všechny posudky žebra jsou nyní splněny. V blízkosti sloupu je mírně překročen posudek UL0301.00, což je dáno posouzením na kroucení. Vyřešit to můžete například

• zahuštěním sítě linií na 0,1 m a jeho aplikací na linii 20 (linie prutu typu žebro) nebo
• deaktivací posouzení krouticích momentů pro posouzení žeber pomocí nové Konfigurace pro posouzení , kde je deaktivována možnost M_{T, Ed}.

Výztuž

Deaktivaci využití lze provést odškrtnutím políčka Posudky v navigátoru. Pro lepší přehled sbalte kategorii „Posudky“ (1).

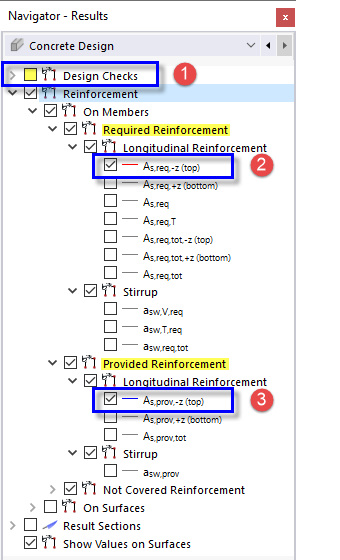

12 Porovnání nutné a navržené výztuže

Vyberte položku A_{s, req, -z (horní)} v podkategorii „Podélná výztuž“, kterou najdete ve výsledcích prutu v kategorii „Nutná výztuž“ (2). Pro porovnání nutné horní výztuže s navrženou horní výztuží vyberte také položku A_{s, prov, -z (horní)} v kategorii „Navržená výztuž“ (3).

13 Nutná výztuž a navržená výztuž na horních stranách prutů

Znovu zrušte zaškrtnutí obou políček. Pokud chcete zobrazit spodní výztuž, je třeba vybrat položky A_{s, req,+z (dole)} a A_{s, prov,+z (dole)} . Poté si můžete opět prohlédnout grafy nutné a navržené výztuže.

14 Požadované a navržené spodní výztuže

Pokud v záložce „Navigátor - Pohledy“ aktivujete v položce „Viditelnosti“ zobrazení prutů z materiálu 2 - C30/37, všechny ostatní objekty se nezobrazí. V případě potřeby zrušte zaškrtnutí políčka Pruty po průřezech a Plochy.

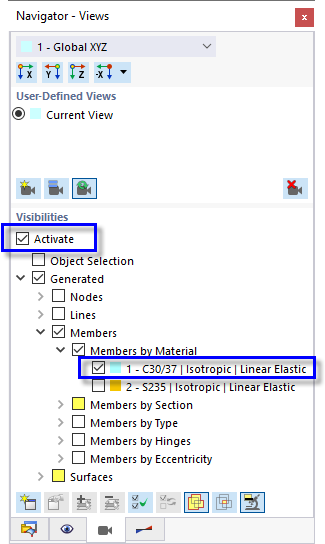

15 Aktivace viditelnosti pro betonové pruty

Chcete-li vytisknout obrázek Nutná a navržená dolní výztuž, klikněte na tlačítko vedle tlačítka v panelu nástrojů. Zaškrtněte políčko Tisk grafiky do tiskového protokolu (viz obrázek Možnosti „Tisk grafiky“ ).

Náhled obrázku obsahuje známé možnosti pro úpravu rozložení.

18 Náhled obrázku

V kategorii „Obrázky“ nastavte možnost Jako na obrazovce. Poté v kategorii „Barva“ vyberte Vše barevně. Kliknutím na tlačítko OK se obrázek odešle do tiskového protokolu aniž by se protokol otevřel.

Nakonec u položky „Viditelnost“ (viz obrázek Aktivace viditelnosti pro betonové pruty) zrušte zaškrtnutí políčka Aktivovat, aby se znovu zobrazily všechny objekty.
