检查配筋

如果在'导航器 - 数据'树的'混凝土设计类型'和'混凝土设计'中有红色突出显示，则表示某些参数未定义、错误分配或与设计无关（例如S235材料）。

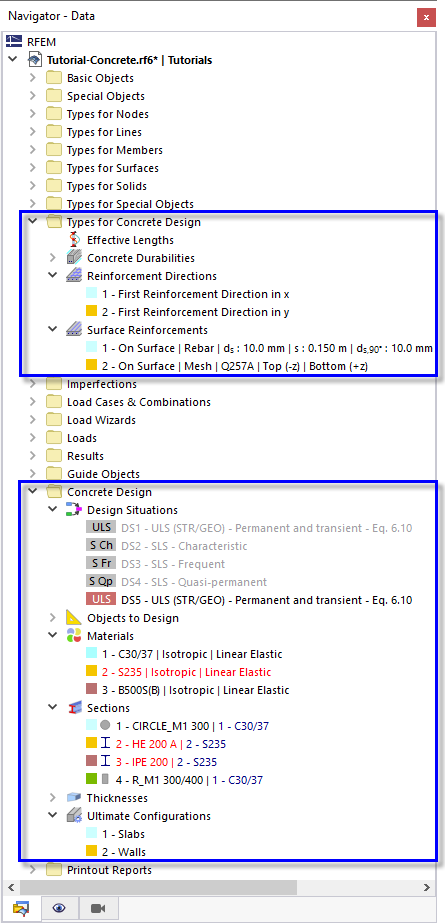

01 混凝土设计导航器项目

在导航器和表格中也有一些选项可以检查配筋。

导航器 - 显示

点击 选项卡打开导航器 - 显示。 通过'混凝土设计属性'，您可以打开或关闭特定的配筋。 例如，如果您取消选择'面配筋'类别中的次方向 a_s,2 的两个复选框，则只显示主配筋。

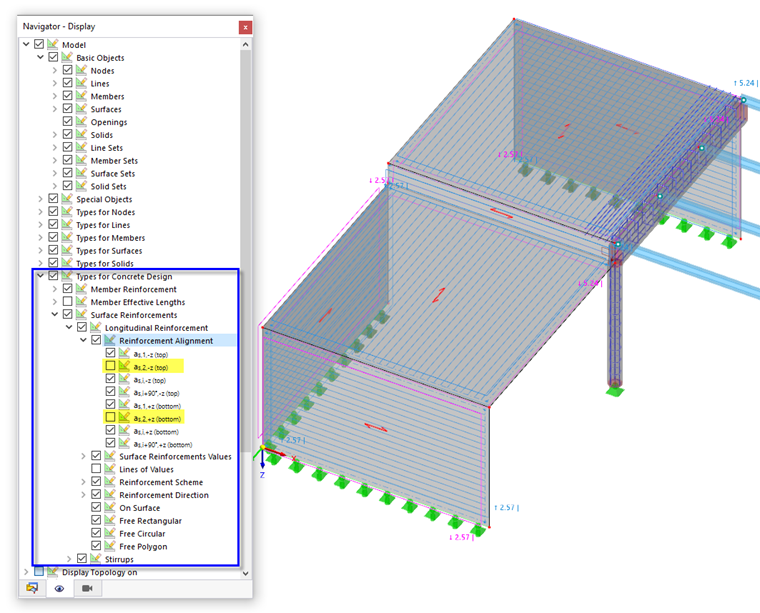

03 主方向显示钢筋

重置这两个复选框，以便重新显示整个配筋。

表

所有与混凝土设计相关的参数也会显示在工作区下方的表格中。 要访问它们，请从主要类别列表中选择混凝土设计。

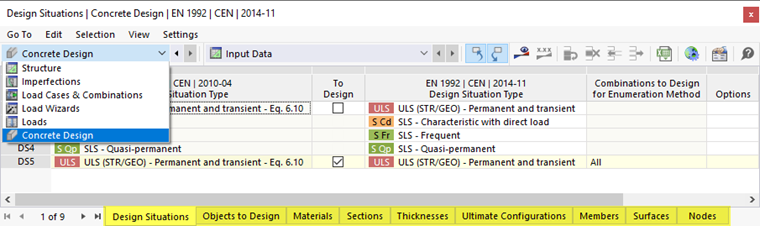

04 “混凝土设计”表

在'最终配置'表中包含了例如墙和楼板的两种配置以及分配的面。 在'面'表中列出了六个面及其设计选项，并用符号表示。

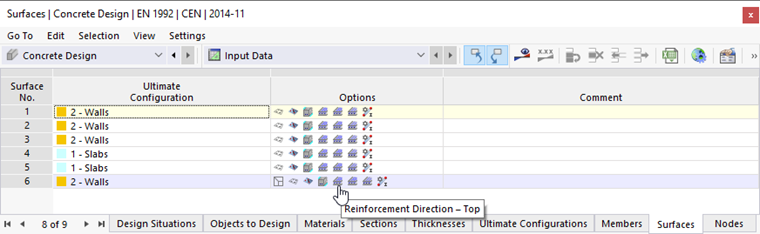

05 带有设计选项符号的“面”表

点击其中一个图标，例如'配筋方向 - 上'，打开'编辑面'对话框，在该对话框中可以检查或修改配筋方向。
