Para una mejor visualización de los resultados, desactive de nuevo las armaduras y estribos en el Navigator – Display desmarcando la casilla de verificación Reinforcement (véase la imagen Switching off Reinforcements ).

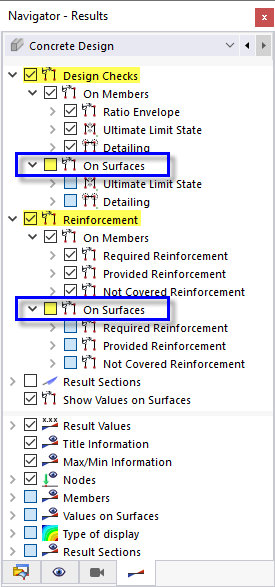

En el Navigator – Results, las dos categorías principales del dimensionamiento de hormigón ("Design Checks" y "Reinforcement") incluyen ahora los resultados tanto de barras como de superficies. Desmarque las dos casillas de verificación On Surfaces para que en el modelo solo se muestren los resultados de las barras.
Los elementos de "Design Checks" corresponden a los de las tablas "Design Ratios on Members", mientras que los elementos de "Reinforcement" corresponden a los de las tablas "Reinforcement on Members" (véase el capítulo Result Tables).
Design Checks
Las comprobaciones de dimensionamiento se dividen en "Ratio Envelope", "Ultimate Limit State" y "Detailing".

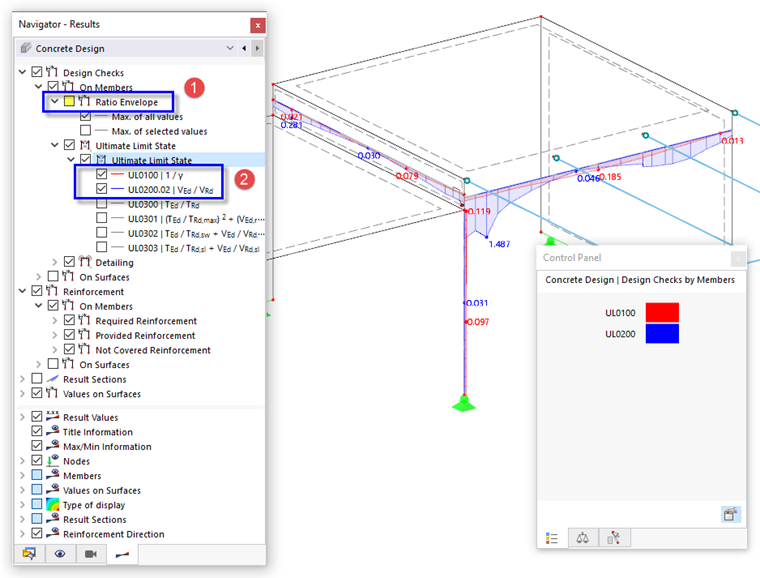

Desmarque la casilla de verificación Ratio Envelope para una inspección específica de los distintos tipos de resultados (1). Seleccione los elementos 1/γ y VEd/VRd de la categoría ULS para que se muestren los coeficientes de aprovechamiento de la resistencia de la sección y de la resistencia a cortante (2).
Para una mejor visualización, seleccione la opción Wireframe Model, a la que puede acceder haciendo clic en el botón
de la barra de herramientas.
Los resultados del dimensionamiento a cortante del elemento nervado ("UL0200" diagram) muestran coeficientes más elevados en el pilar de apoyo. No son relevantes para el dimensionamiento, pero pueden reducirse aumentando la armadura a cortante (véase más abajo).

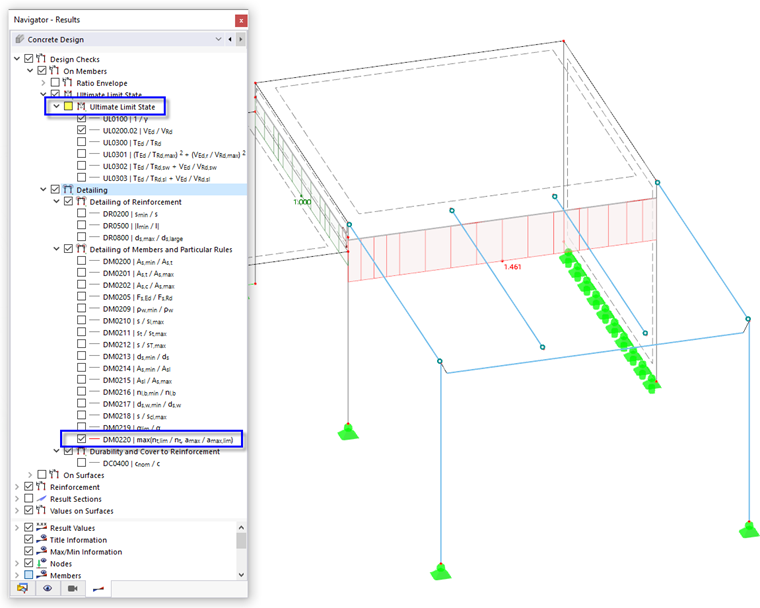

Para comprobar los problemas relativos al detallado (véase la imagen Table "Design Ratios by Member" ), desmarque la casilla de verificación Ultimate Limit State, y active después el elemento max(nt,lim / nt, amax / amax, lim) en la categoría "Detailing of Members and Particular Rules". El diagrama "DM0220" refleja los elevados coeficientes de dimensionamiento relativos a las barras longitudinales del nervio.
Para modificar la armadura del nervio, haga doble clic en el Miembro 9. Después, seleccione la pestaña Longitudinal Reinforcement en el cuadro de diálogo "Edit Member" que se abre.

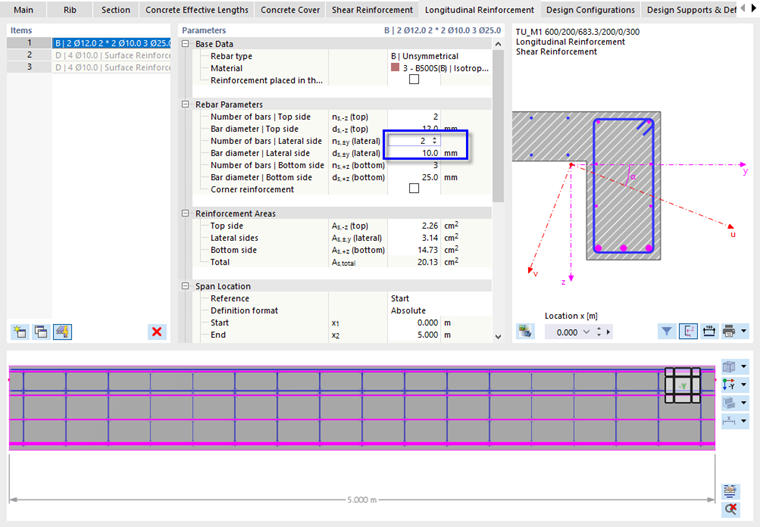

Para definir dos barras de refuerzo en los lados laterales de la viga nervada, haga clic en el cuadro "ns,±y(lateral)" e introduzca (o seleccione) 2 barras. Asegúrese de que el diámetro de barra esté ajustado a 10 mm en el cuadro inferior. Se crean dos barras entre las armaduras superior e inferior.
A continuación, seleccione la pestaña Shear Reinforcement.

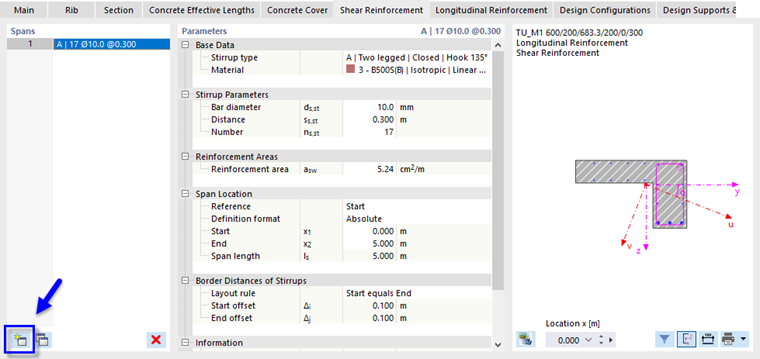

Haga clic en el botón
del área "Spans" para crear un nuevo tramo de armadura a cortante.

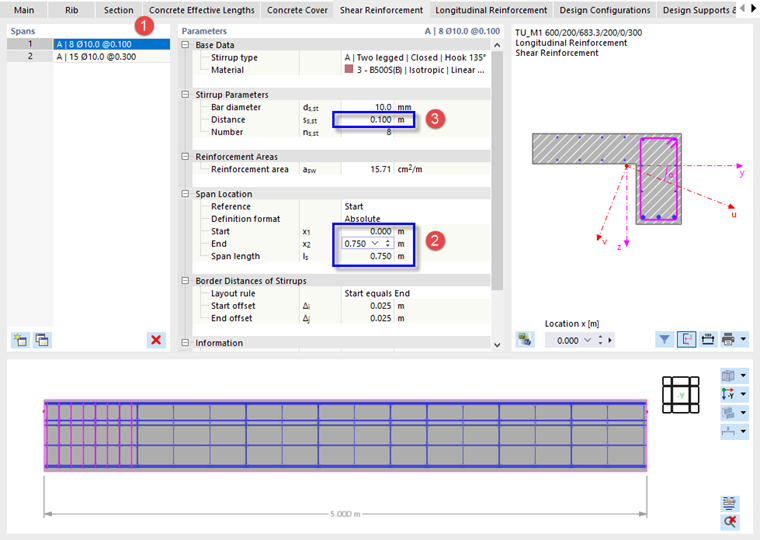

Ahora hay dos tramos de igual longitud. Seleccione el Tramo 1 (1).
En la categoría "Span Location", haga clic en el cuadro End e introduzca 0.75 m para ajustar la longitud del tramo de armadura a cortante (2). Luego reduzca la "Distance" de los estribos introduciendo 0.10 m en la categoría "Stirrup Parameters" (3).
Cierre el cuadro de diálogo haciendo clic en OK y, en el siguiente cuadro de diálogo, vuelva a hacer clic en Yes.
Por último, haga clic en el botón
de la barra de herramientas para calcular todos los resultados.
Para mostrar de nuevo los resultados del dimensionamiento, active la opción Concrete Design en el "Navigator – Results".
Las comprobaciones de dimensionamiento del nervio se cumplen ahora casi por completo. La comprobación UL0301.00 se supera ligeramente cerca del pilar, lo cual se debe al dimensionamiento a torsión. Para solucionarlo, puede
- crear, por ejemplo, un refinamiento de malla de línea de 0.1 m y aplicarlo a la línea 20 (la línea del elemento nervado), o
- desactivar el dimensionamiento de los momentos torsionales para el dimensionamiento del nervio mediante una nueva Design Configuration en la que desactive la opción MT,Ed.
Reinforcement

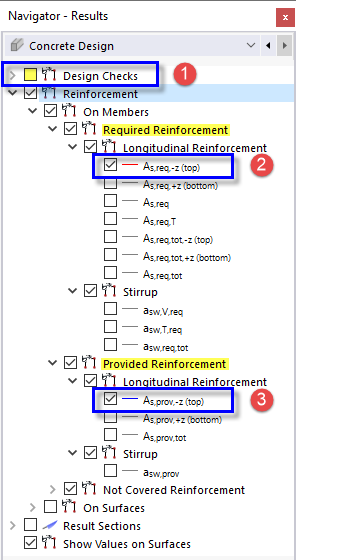

Desactive los coeficientes de dimensionamiento desmarcando la casilla de verificación Design Checks en el navegador. Para una mejor visualización, contraiga la categoría "Design Checks" (1).

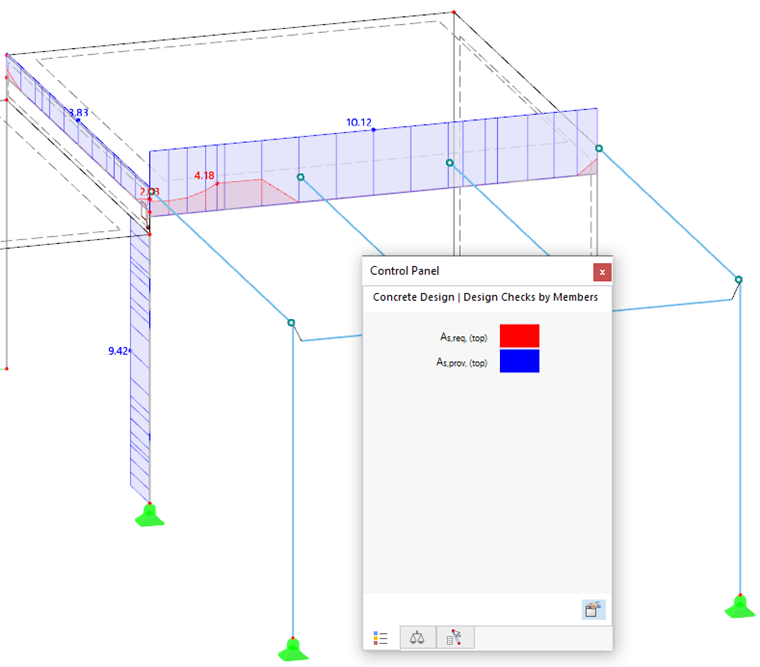

Seleccione el elemento As,req,-z(top) de la subcategoría "Longitudinal Reinforcement", que puede encontrar en la categoría "Required Reinforcement" de los resultados de barras (2). Para comparar la armadura superior requerida con la armadura superior proporcionada, seleccione también el elemento As,prov,-z(top) de la categoría "Provided Reinforcement" inferior (3).

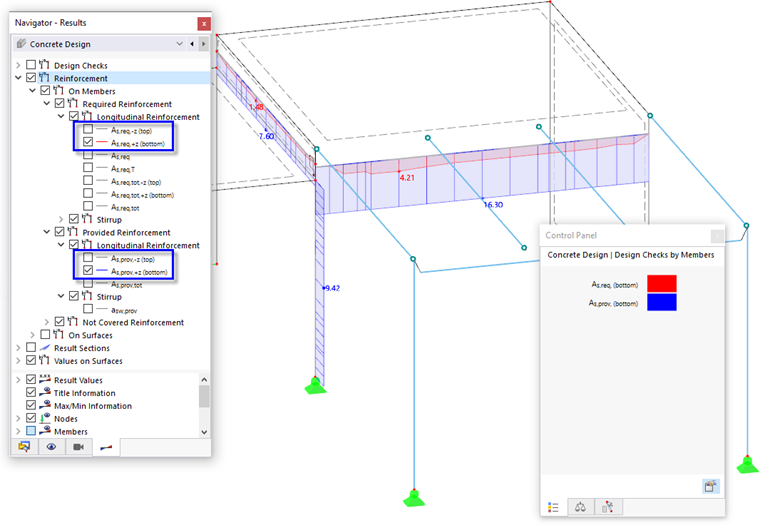

Vuelva a desmarcar las dos casillas de verificación. Para mostrar las armaduras inferiores, seleccione los elementos As,req,+z(bottom) y As,prov,+z(bottom). Puede examinar de nuevo los dos diagramas de las armaduras requeridas y proporcionadas.

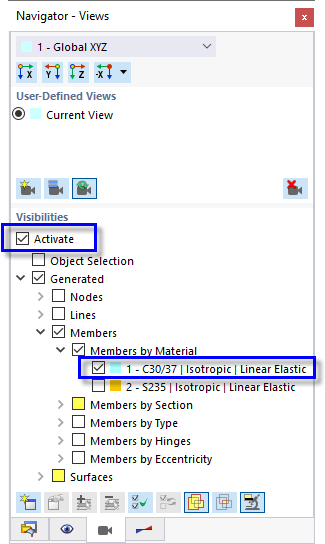

Cuando active las "Visibilities" solo para los miembros del material 1 - C30/37 en "Navigator – Views", todos los demás objetos se atenuarán. Si es necesario, desmarque las casillas de verificación Members by Section y Surfaces.
Para imprimir la imagen Required and Provided Bottom Reinforcements, haga clic en el botón
junto al botón
de la barra de herramientas. Seleccione la opción Print Graphics to Printout Report (véase la imagen
Options "Print Graphics"
).

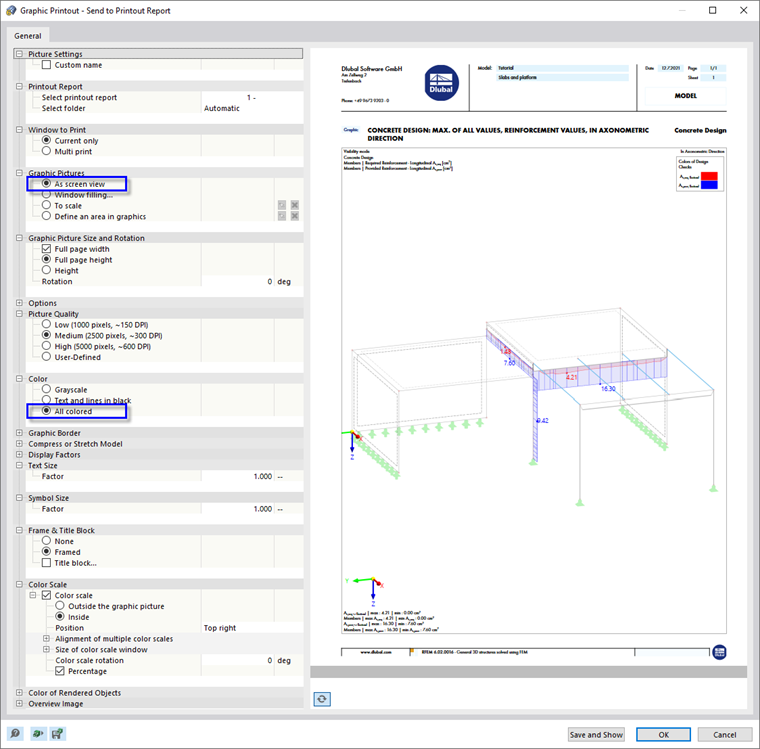

La vista previa de la imagen se presenta con las opciones habituales para ajustar el diseño.
En la categoría "Graphic Pictures", establezca la opción As screen view. Luego seleccione All colored en la categoría "Color". Haga clic en OK para enviar la imagen al informe de impresión sin abrirla.
Por último, desmarque la casilla de verificación Activate de "Visibilities" (véase la imagen Activating Visibility for Concrete Members) para que todos los objetos vuelvan a mostrarse.
