结构表格

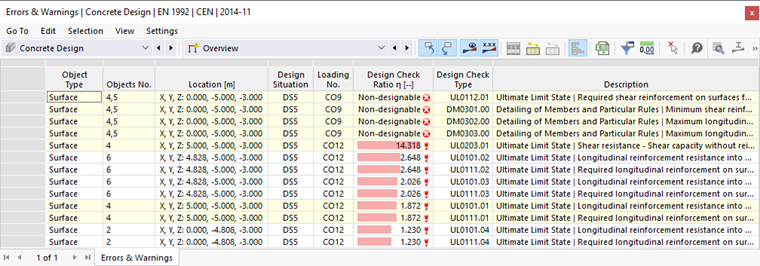

默认情况下显示'错误和警告'表格。 并且概述了在设计过程中出现的问题。

下表列出了几个不可指定或未通过的验算。 其中一些结果靠近或直接位于面的支座处,因此可以称之为奇点。 有关如何处理奇点的更多详细信息,请参阅章节 非设计结果。 但是,有些警告是指尚未满足的设计验算,需要进一步注意。 用图形方式检查会更容易(见章节 图形结果)。

要检查每个面的特定设计结果,请使用工具栏列表中的类别。 每个类别都分配了一组表格。

面的利用率

选择面的利用率类别 (1)。 每个面的利用率在五个表格中列出。 结果是按不同的准则排列的。 通过点击选项卡 (2) 设置按厚度利用率表。

楼板和墙体分别定义了不同的厚度类型。 因此,在第一个块中列出了板的最大设计结果(厚度编号1),在第二个块中列出了墙的最大设计结果(厚度编号2)。 大部分的红色比率可以通过奇点来解释(见章节 非设计结果)。

在该表中,'设计利用率'列中列出的数值是所需配筋面积和提供的配筋面积的商。 计算结果包括设计验算和细节验算。 前者称为 'UL' 验算类型,后者称为 'DM'。 例如,'UL0101.03' 表示按照欧洲规范 EN 1992-1-1, 6.1 相对于板(3)底面的主要方向进行纵向钢筋承载力验算。 在上部块中选择这条线(第三条线,网格节点编号 658)。

要查看该验算的详细设计信息,请点击工具栏 (4) 上的 设计详细信息 按钮。 在新窗口中打开。

在该窗口中,您可以检查所有设计参数和相关公式。 完成操作后,点击关闭返回表格。

提示

在'厚度利用率'表中包含了每种厚度类型的总体最大设计利用率。 在'位置利用率'表中可以找到每个有限元网格节点的结果。

面的配筋

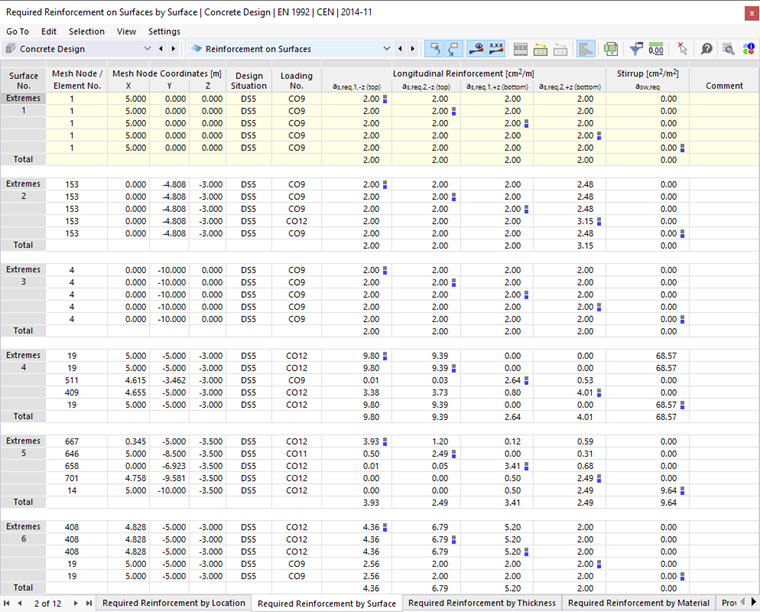

在表格工具栏中,选择面的配筋类别(见 设计结果类别列表图片)。 每个面的配筋按照不同的准则在几个表格中列出。 设置所需配筋(按面)表。

在该表中列出了每个面所需配筋的极值。 每种配筋类别的最大面积用 最大 符号标记。 您还可以检查每个面、面的侧面和配筋方向,哪种荷载组合需要最大的配筋。

和以前一样,您可以在'设计验算'对话框中检查设计的细节(见 设计验算图片): 选择一条线,然后点击表格工具栏上的 设计详细信息 按钮。

提示

'面所需配筋'表中包含了每个面的最大配筋面积。 在'所需配筋位置(按位置)'表中可以找到每个有限元网格节点的结果。
