结果梁

连接面实际上是一根深梁。 它也可以通过特定的杆件元素进行设计 - 即所谓的 结果梁 – 集成面的结果并进行混凝土设计。 其突出的优点是纵向钢筋可以布置在梁的顶面和底面,而不是面的侧面。

信息

结果梁的共同特征在 在 RFEM 中使用结果梁 文章中进行了描述。我们的知识库。

结果梁的中心轴必须与对象的重心重合,以便内力与正确的杠杆臂积分。 因此需要沿连接面的中心线新建一条线。 这可以通过直接定义结果梁来完成。

新建杆件

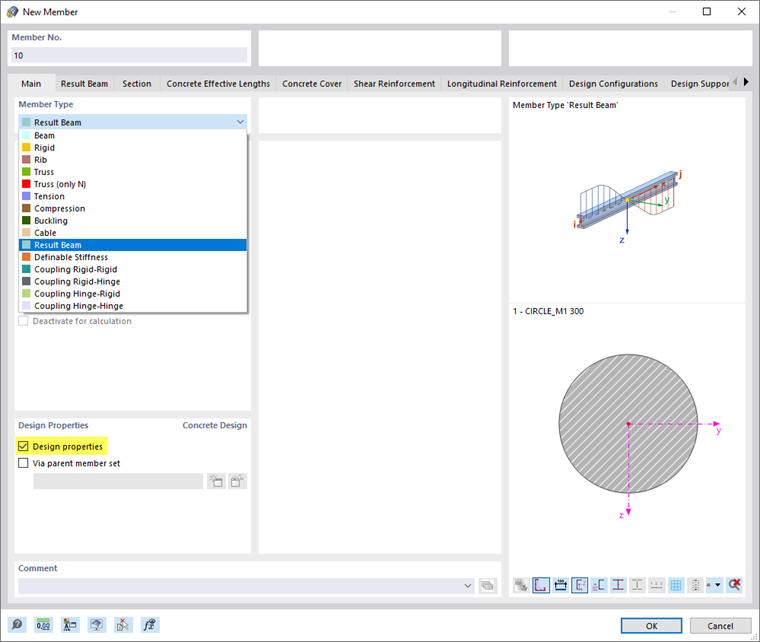

点击工具栏上的 新建杆件 按钮,新建杆件。 在'新建杆件'对话框的'杆件类型'区域的列表中选择结果梁选项。

结果梁

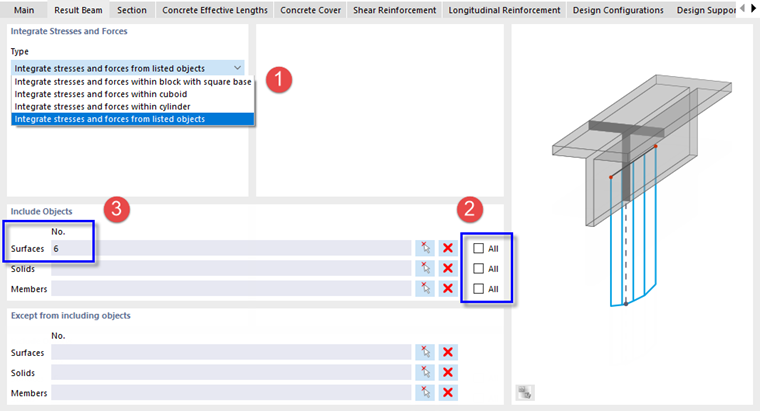

然后转到结果梁选项卡。 在'积分应力和力'区域中,选择积分来自列出的对象的应力和力选项,以避免定义任何几何图形 (1)。

接下来禁用'包含对象'区域 (2) 中的三个全部复选框。 在'面'框中输入连接面的编号。在公式 6中只计算该面的结果 (3).

截面

要定义结果梁的截面,请选择截面选项卡。

点击'截面材料'区域中的 新建 按钮,可以定义一个新的截面来表示连接面的形状。 '新建截面'对话框打开。

预设了一个参数化的 'R_M1' 截面。 在'名称'区域中,通过修改参数值将其更改为200/700 。 然后单击“确定”,应用高度为 70 cm(下楼板底边与上楼板顶边之间的总高度)、宽度为 20 cm(面的厚度)的截面。 新的截面编号在'新建杆件'对话框中输入 '5'。

混凝土保护层

选择混凝土保护层选项卡,并确保设置了类别 'XC1'。

钢筋

接下来选择纵向配筋选项卡。

选择B |来自'基础数据'类别的布局类型列表中的非对称选项 (1)。 确保材料3 - B500S(B)设置在下面的行中。

在'钢筋参数'类别中,为梁 (2) 的顶部、底部和侧面定义不同的钢筋布置:

  • 在'ns,-z(上) ' 框中,输入(或选择) 2根钢筋。 在下面的框中将钢筋直径调整为12 mm。
  • 在 'ns,+/-y(横向) ' 框中,输入2根钢筋。 请确保在下面的框中将钢筋直径预设为 '10' mm。 将在顶部和底部配筋之间创建两根钢筋。
  • 在 'ds,+z(bottom) ' 框中定义底部三根钢筋的直径为16 mm。

由于尚未定义线,因此没有显示配筋的预览。

线

单击“确定”现在定义该线。 '新杆件 |单人 |简单'对话框打开。

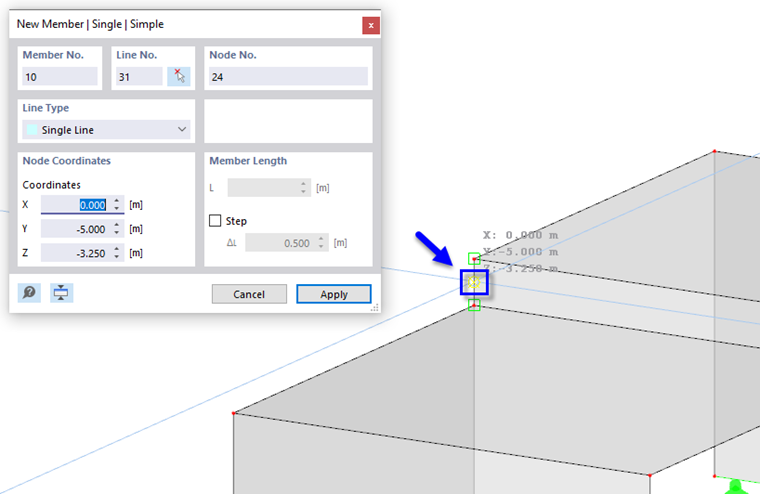

放大连接面的后侧区域。 然后沿着指针的垂直边界线移动指针,直到指针和坐标为 [X: 0 m/Y: -5 m/Z: -3.25 m]将显示在对话框中。 单击该点。

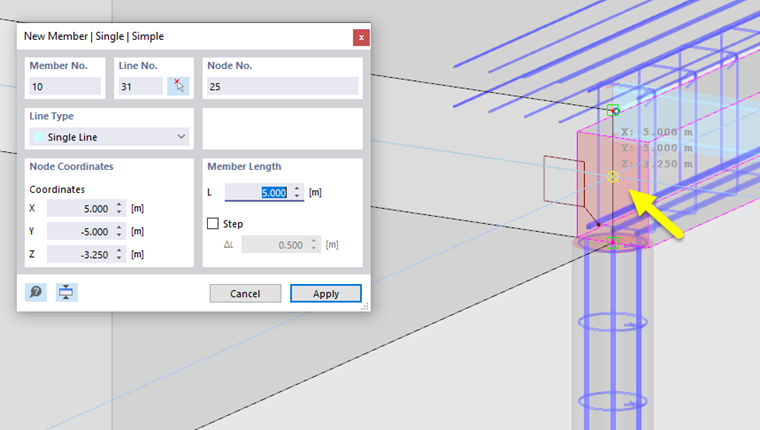

要定义线的终点,请放大柱附近的区域。 您可以在不终止'新建杆件'功能的情况下使用滚轮(放大或缩小)或按住鼠标滚轮(移动视图)进行管理。

沿连接面的垂直边界线移动指针,直到指针处再次出现 中心点 符号。 确保坐标 [X: 5 m/Y: -5 m/Z: 在'新建杆件'对话框中将显示-3.25 m]。 单击该点设置线并分配杆件属性。

当程序询问是否因为修改而删除所有结果时,点击

新杆件的配筋和箍筋沿梁的长度以默认间距显示。 单击“取消”退出设置线。

信息

注意,结果梁只表示一个“虚拟”杆件: 它没有刚度,因此对分析没有影响。
