墙

接下来将定义三面墙以及板之间的连接面的设计参数。 要选择这些面，请使用以下可见性： 通过点击 选项卡打开'导航器 - 视图'。

打开面的厚度选项，然后激活墙类型厚度，编号。 2 ，在停用板类型厚度的情况下，通过勾选其复选框 (1) 。 请确保顶部的'激活'复选框和'面'也被选中 (2)。

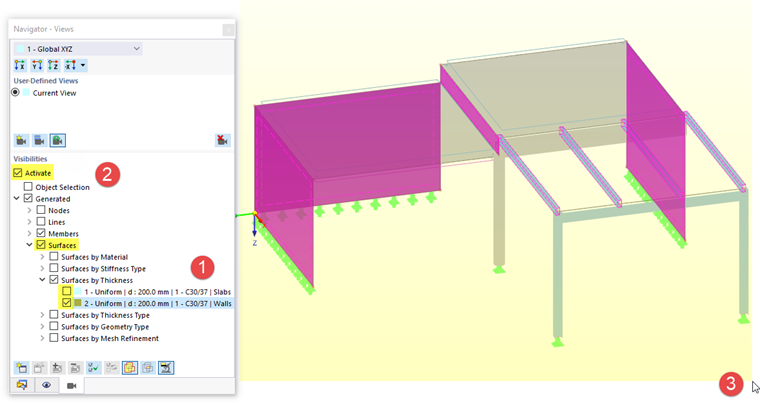

通过可见性选择所有墙面

在整个模型上绘制一个窗口 (3)。 然后双击其中一个面打开'编辑面'对话框，并分配设计属性。

混凝土保护层

混凝土保护层设置

选择混凝土保护层选项卡。 在'混凝土耐久性'区域中，也为墙的顶部和底部预设了 'XC1' 的类别。

混凝土设计属性

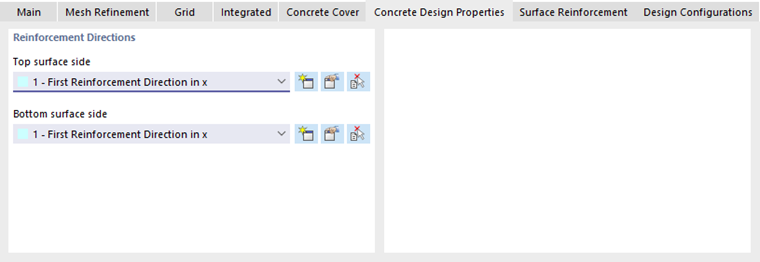

墙体的钢筋方向

在混凝土设计属性选项卡上，为顶部和底部预设了'第一个配筋方向 x' 选项。 钢筋的方向无关紧要，因为将采用均匀布置的 Q 形网格钢筋（方形焊丝网格）。

面的配筋

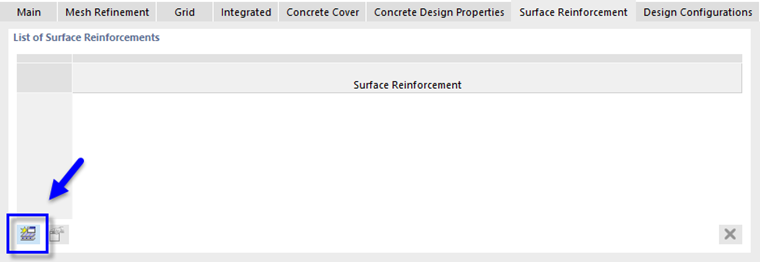

创建新的面配筋

在面配筋选项卡上，点击 按钮可以定义新的配筋类型。 打开一个新的对话框。

定义钢筋网

在'配筋'区域中预设了 'BS500(B)' 材料。 从列表 (1) 中选择网格的配筋类型。 由此定义了德国产品范围内的'Q-Mesh'类型的焊网。 选择 Q257A 尺寸 (2)。

请确保在面的 'Top' 和 'Bottom' 侧都有配筋。 然后点击确定关闭'新建面配筋'对话框，并将其应用到'面配筋'选项卡中。

面配筋

设计配置

最后，选择设计配置选项卡。

选择设计配置

从列表中选择墙的配置类型。

现在已经定义了配筋的所有参数，点击确定，将线网格应用到墙上。 当您取消勾选'可见性'的激活复选框后，模型中的所有对象都会重新显示出来。

墙体网格配筋和楼板钢筋配筋
