Sie können die Bemessungsergebnisse auch grafisch am Modell untersuchen, wodurch Sie einen besseren Einblick in die Bedingungen jeder Oberfläche erhalten.

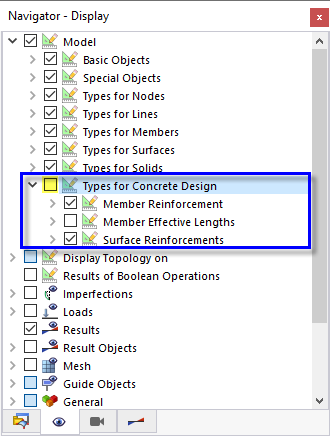

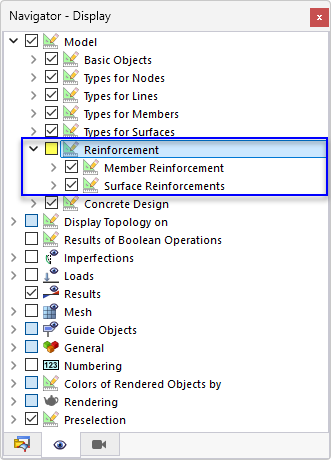

Für eine verbesserte Darstellung der Ergebnisse schalten Sie die Anzeige der Stab- und Netzbewehrung aus: Wählen Sie den Navigator – Anzeige durch Klicken auf die Registerkarte
. Im Baumknoten "Modell" deaktivieren Sie das Kontrollkästchen Bewehrung.
Stellen Sie den Navigator – Ergebnisse durch Klicken auf die Registerkarte

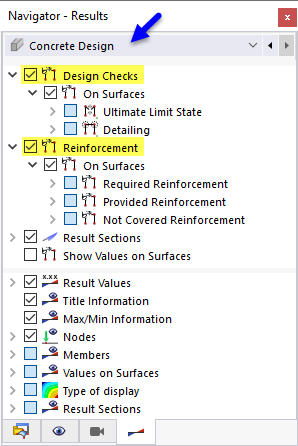

ein. Im oberen Bereich sind die Ergebnisse der Betonbemessung in zwei Hauptkategorien angeordnet: "Nachweise" und "Bewehrung".
Die Einträge unter "Nachweise" entsprechen den Tabellen "Bemessungsverhältnisse auf Flächen", die Einträge unter "Bewehrung" den Tabellen "Bewehrung auf Flächen" (siehe Kapitel Ergebnis-Tabellen).
Zusätzlich werden standardmäßig die Werte entlang der "Ergebnis-Schnitte" (in Teil 1 definiert) angezeigt. Sie können dieses Kontrollkästchen deaktivieren, um die Ergebnisse nur für die Flächen anzuzeigen.
Nachweise

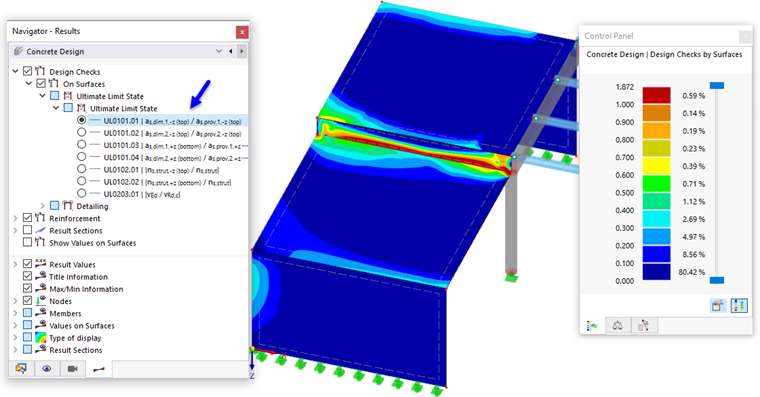

Die Nachweise sind in die Ergebnisse "Grenzzustand der Tragfähigkeit" und "Detaillierung" unterteilt. Wählen Sie den Eintrag as,dim1,-z(oben) / as,vorh1,-z(oben) der Kategorie GZT. Es werden die Verhältnisse der erforderlichen Bewehrungsflächen und der vorhandenen Bewehrungsflächen angezeigt. Sie beziehen sich auf die Hauptbewehrung, die auf der Oberseite jeder Fläche liegt.
Die Verhältnisse werden in den Platten und Wänden eingehalten, außer für die Anschlussfläche, wo die Verhältnisse in einigen Bereichen größer als 1 sind. Diese Fläche 6 stellt praktisch einen tiefen Träger dar. Um sie als Fläche nachzuweisen, wäre es notwendig, ihre Hauptbewehrung zu erhöhen. Eine geeignete Lösung kann jedoch mittels einer Stabbemessung mit dem "Ergebnisträger" erreicht werden (siehe Kapitel Ergebnisträger).
Um die Bemessungsergebnisse der Anschlussfläche aus der Anzeige der Verhältnisse auszuschließen, klicken Sie auf die Registerkarte
des Bedienfelds (1).

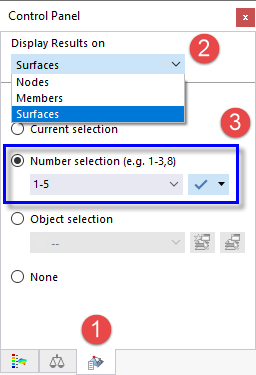

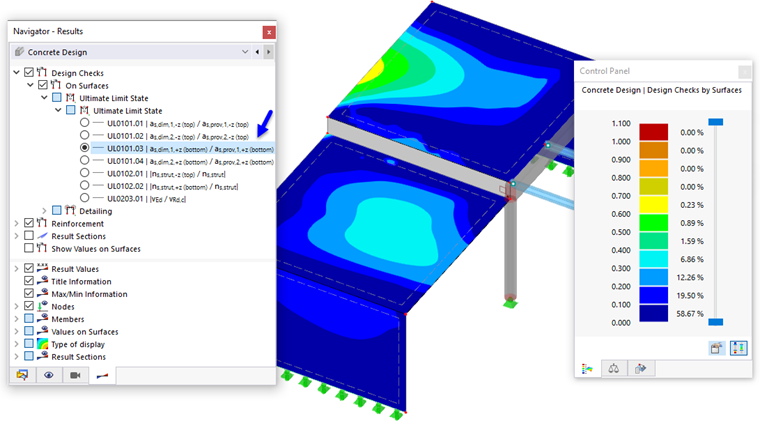

Wählen Sie im Bereich "Anzeige der Ergebnisse auf" aus der Liste die Option Flächen (2). Stellen Sie dann die Nummernauswahl ein und geben Sie 1-5 in das darunterliegende Textfeld ein (3). Wenn Sie auf die danebenliegende Schaltfläche
klicken, werden die Ergebnisse von Fläche 6 nicht mehr angezeigt.
Wählen Sie den Eintrag as,dim1,+z(unten) / as,vorh1,+z(unten) der Kategorie GZT, um die Verhältnisse der auf den Unterseiten liegenden Hauptbewehrung anzuzeigen. Kehren Sie zur Farbübersicht des Bedienfelds zurück, indem Sie auf die Registerkarte
klicken.

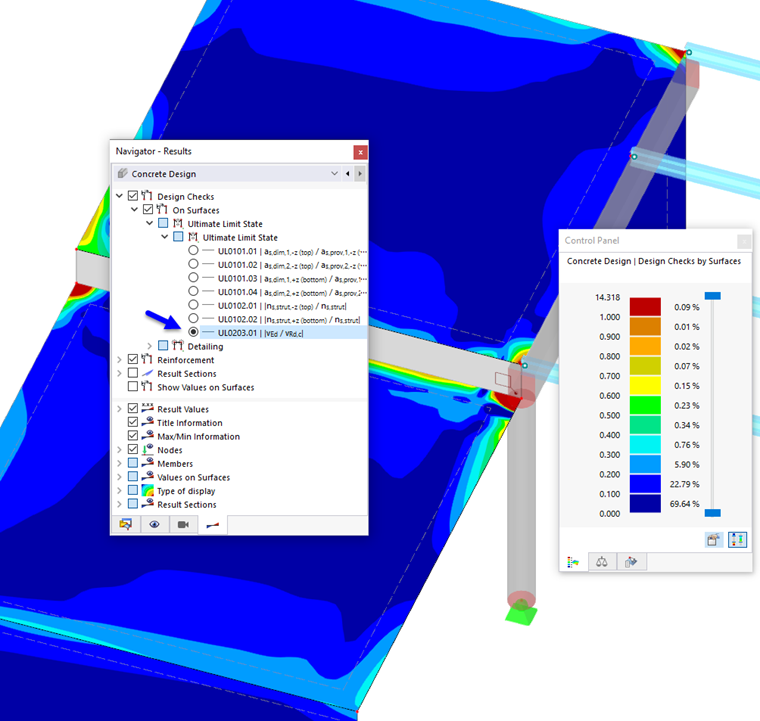

Wählen Sie den Eintrag vEd / vRd,c, um die Verhältnisse des Schubwiderstands und der Schubtragfähigkeit ohne Bewehrung zu prüfen.
Sie können einige rote Spitzen in den Ecken der Platten erkennen. Zoomen Sie in den Bereich nahe der Stütze, um die Bemessungsnachweise größer als 1 genauer zu betrachten. Die dunkelroten Verhältnisse befinden sich in und nahe dem Durchmesser des Stützenquerschnitts. Sie können als Singularitäten qualifiziert werden, die im Kapitel Nicht Bemessbare Ergebnisse erläutert werden.
Bewehrung
Die grafische Ausgabe der Bewehrung ist in die Kategorien "Erforderliche Bewehrung" und "Vorhandene Bewehrung" unterteilt. Wählen Sie den Eintrag as,erf,1,+z(unten) der Kategorie "Längsbewehrung".
Die Unterseiten der Wände stellen ihre Außenseiten dar.
Wählen Sie den Eintrag as,erf,2,+z(unten), um die sekundäre Bewehrung anzuzeigen (1). Bei den Platten verläuft ihre Richtung parallel zur längeren Kante der Anschlussfläche zwischen ihnen.
Um die Werte an den Gitterpunkten anzuzeigen, aktivieren Sie das Kontrollkästchen Werte auf Flächen (2). Sie werden das unterschiedliche Gitterlayout der beiden Platten bemerken (für die untere Platte wurde ein kleineres Gitter definiert; siehe Teil 1). Klicken Sie erneut auf die Registerkarte
des Bedienfelds (3). Um die Ergebnisse ausschließlich für die Platten anzuzeigen, geben Sie die Nummern der Flächen 4,5 ein und drücken Sie die EINGABETASTE (4).
Die Ergebnisse der Tabellen sind mit dem Arbeitsfenster synchronisiert: Wenn Sie die Tabelle Erforderliche Bewehrung auf Flächen nach Fläche einstellen, werden nur die Extremwerte der beiden Platten aufgelistet.
