双击列(杆件编号 1)打开'编辑杆件'对话框。 由于要额外检查柱子的稳定性,所以设置会有所不同。

混凝土保护层

选择混凝土保护层选项卡,并确保类别 'XC1' 已设置。

梁腹板和翼缘间受剪横向钢筋

接下来选择抗剪配筋选项卡。

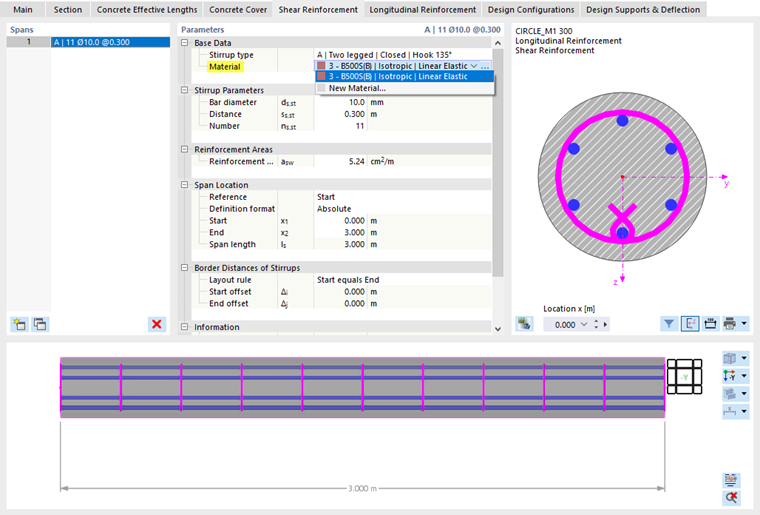

在'基本数据'类别中,再次从材料列表中选择类型 3 - B500S(B)

箍筋的默认设置(Ø 10 mm,s = 0.30 m)适用于设计。

纵向配筋

选择纵向配筋选项卡。

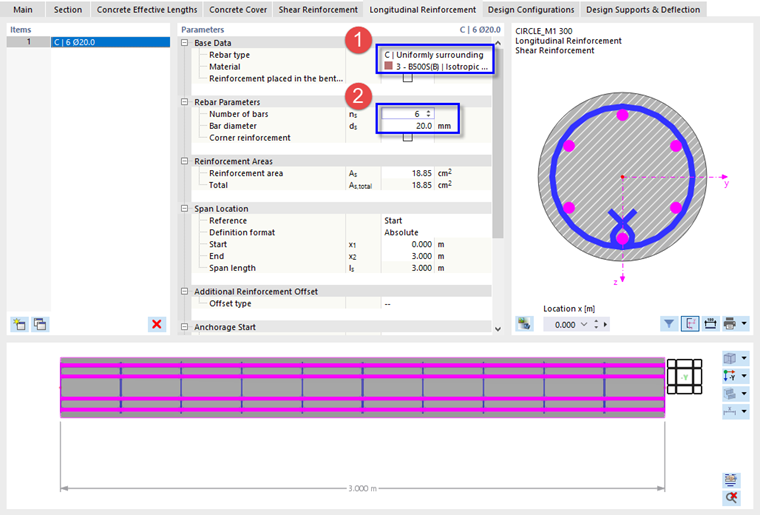

打开'基本数据'类别中的布局类型列表。 选择 C |均匀环绕 选项 (1)。 接下来在下一行中再次设置 3 - B500S(B) 材料。

在'钢筋参数'类别的 'ns ' 框 (2) 中输入(或选择)6 钢筋。 钢筋直径 20 mm 适用于设计。

混凝土有效长度

最后,选择混凝土有效长度选项卡,定义柱子的屈曲参数。 在按照 EN 1992-1-1 中的 5.8.8 中规定的基于名义曲率的方法进行设计时,它们是必需的。

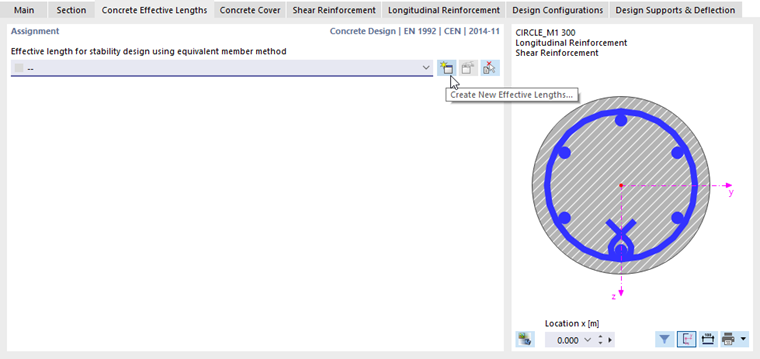

只有在定义了杆件的有效长度时,才会对弯曲屈曲进行分析。 点击'分配'区域中的 新建 按钮,创建一种新的有效长度类型。 打开另一个对话框。

默认情况下对无支撑杆件的两个主轴都进行屈曲设计。

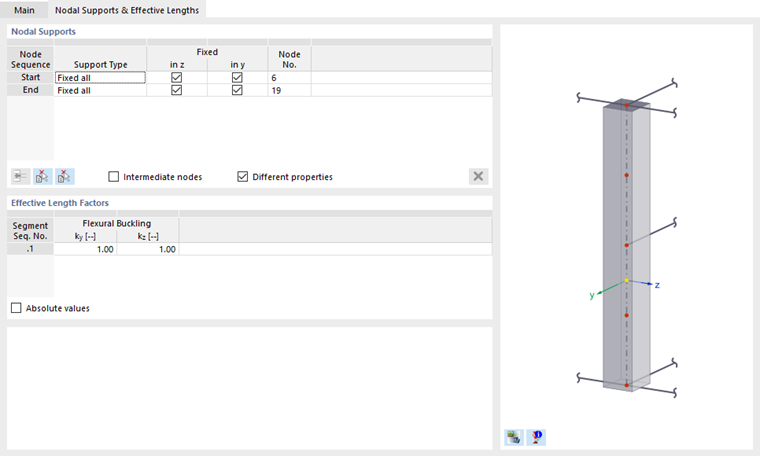

选择节点支座和有效长度选项卡。

柱子的两端都有固定支座。 由于柱头在某种程度上受到楼板的约束,所以可以缩短屈曲长度。 对于无支撑设置,有效长度系数 k = 1.0

点击确定关闭对话框并返回到'混凝土有效长度'选项卡。

现在已经定义了柱子的设计设置,点击确定关闭'编辑杆件'对话框。
