钢索截面描述了描述钢索几何形状的线的杆件属性。
前提条件
钢索必须满足以下前提条件：
- 杆件类型 钢索
- 截面类型 标准化 → 加筋杆截面 / 钢索截面（取决于规范）或 杆件 → 加筋杆截面（参数化）
- 材料类型 钢, 钢筋混凝土钢 或 预应力钢
定义杆件类型
您可以按照常规方式定义钢索的杆件属性：
- 在带有钢索几何形状的线上指定一个 杆件。
- 在“新杆件”对话框的“基础”选项卡中选择杆件类型 钢索。
杆件类型“钢索”如同索杆一样，仅具有切线刚度。
指定截面

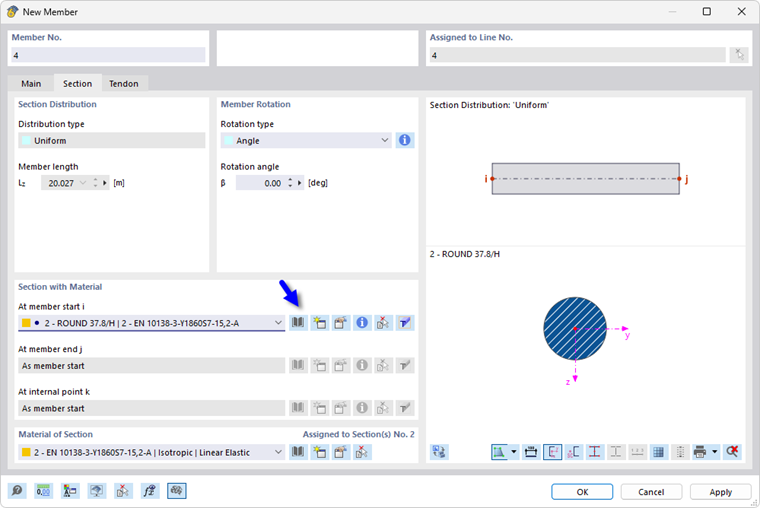

在 截面 选项卡中指定钢索的截面。
如果尚未定义合适的截面，您可以例如：
- 使用按钮
创建一个新的截面， - 在“新截面”对话框中使用按钮

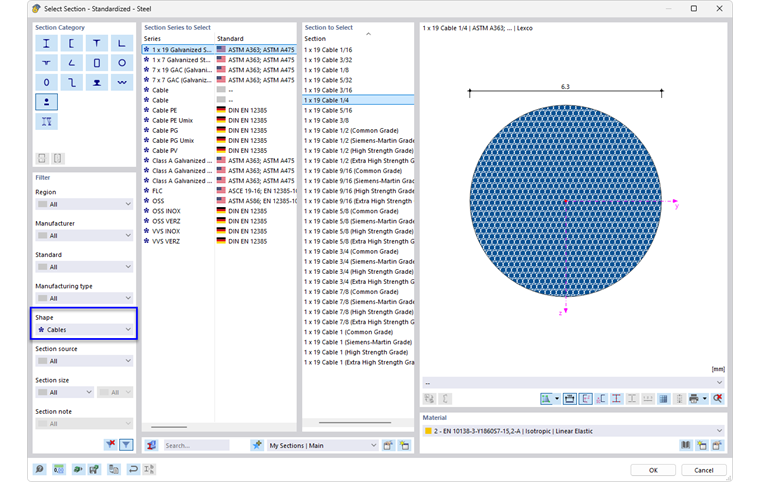

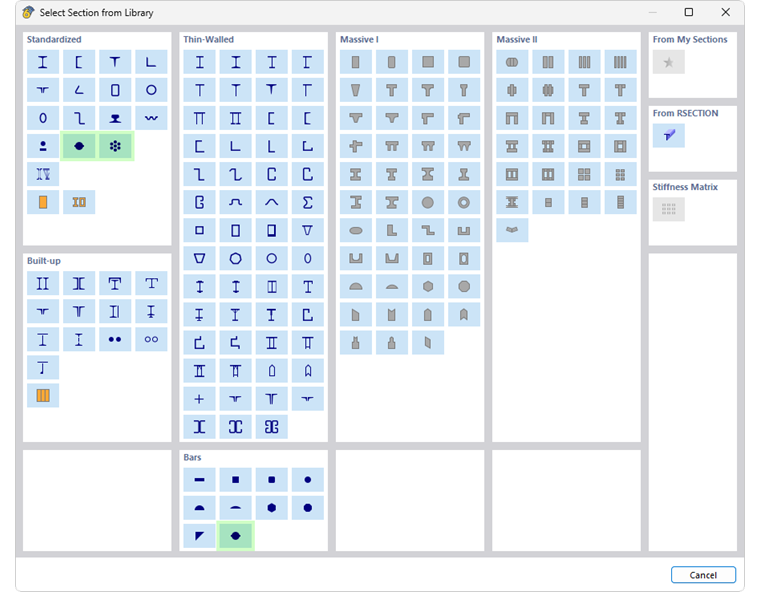

调用库， - 调用截面系列（见图 钢索的截面类型），以及
- 选择截面，并根据需要指定几何参数。
指定材料

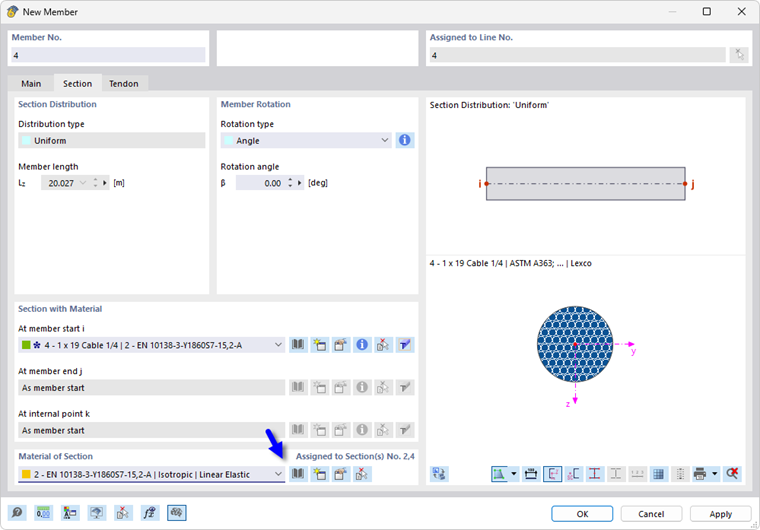

为钢索指定 材料。

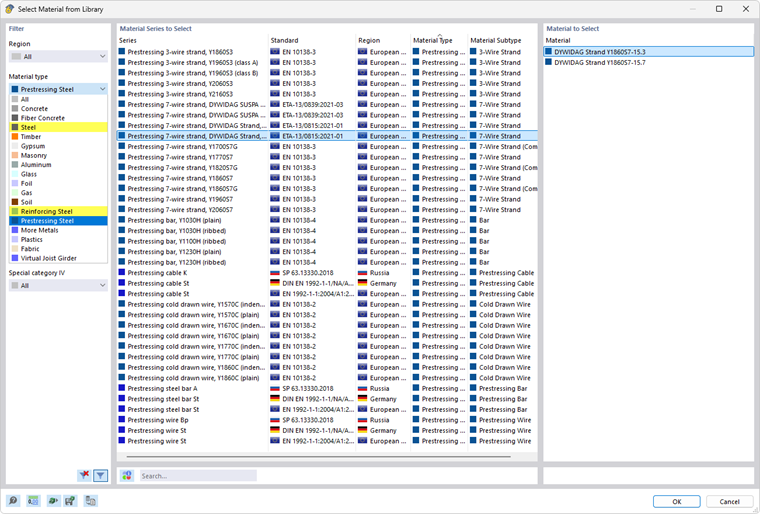

同样，按钮
对从库中选择材料很有帮助。
对于钢索，以下材料类型是允许的：
- 钢
- 钢筋混凝土钢
- 预应力钢
