Der Spanngliedquerschnitt beschreibt die Stabeigenschaft einer Linie, mit der die Spanngliedgeometrie abgebildet wird.
Voraussetzungen
Das Spannglied muss folgende Voraussetzungen erfüllen:
- Stabtyp Spannglied
- Querschnittstyp Genormt → Bewehrungsstabquerschnitte / Spanngliedquerschnitte (normenabhängig) oder Stäbe → Bewehrungsstabquerschnitte (parametrisch)
- Materialtyp Stahl, Betonstahl oder Spannstahl
Stabtyp definieren
Sie können die Stabeigenschaften eines Spannglieds wie gewohnt definieren:
- Weisen Sie der Linie mit der Spanngliedgeometrie einen Stab zu.
- Wählen Sie im Dialog 'Neuer Stab', Register 'Basis' den Stabtyp Spannglied aus.
Der Stabtyp 'Spannglied' besitzt wie ein Seilstab nur eine Tangentensteifigkeit.
Querschnitt festlegen

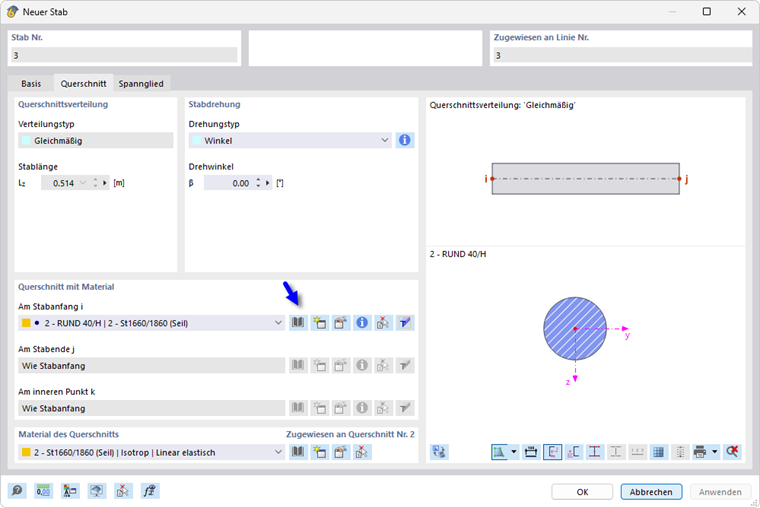

Legen Sie im Register Querschnitt das Profil des Spannglieds fest.
Wurde noch kein geeigneter Querschnitt definiert, können Sie beispielsweise
- mit der Schaltfläche
einen neuen Querschnitt anlegen,
- im Dialog 'Neuer Querschnitt' mit der Schaltfläche
die Bibliothek aufrufen,

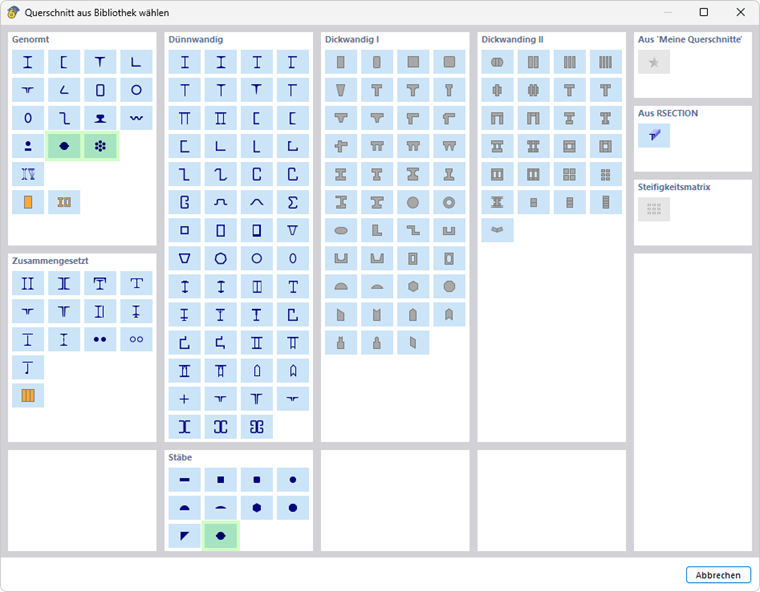

- die Querschnittsreihe aufrufen (siehe Bild Querschnittstypen für Spannglieder) und

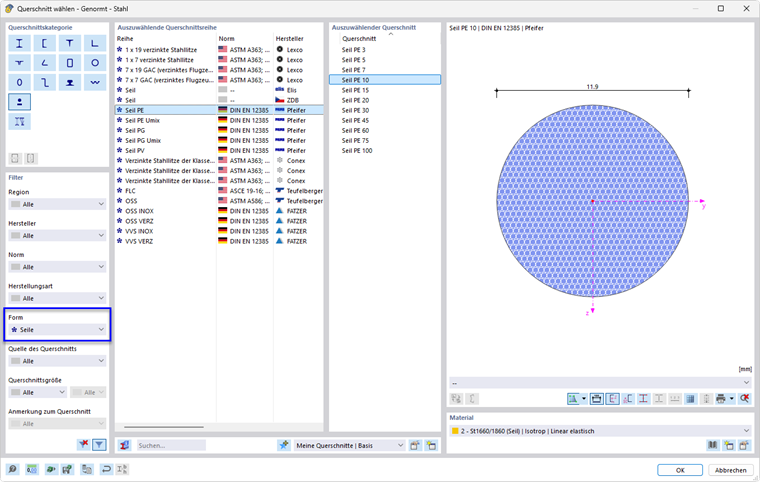

- den Querschnitt auswählen sowie ggf. die Geometrieparameter angeben.
Material zuweisen

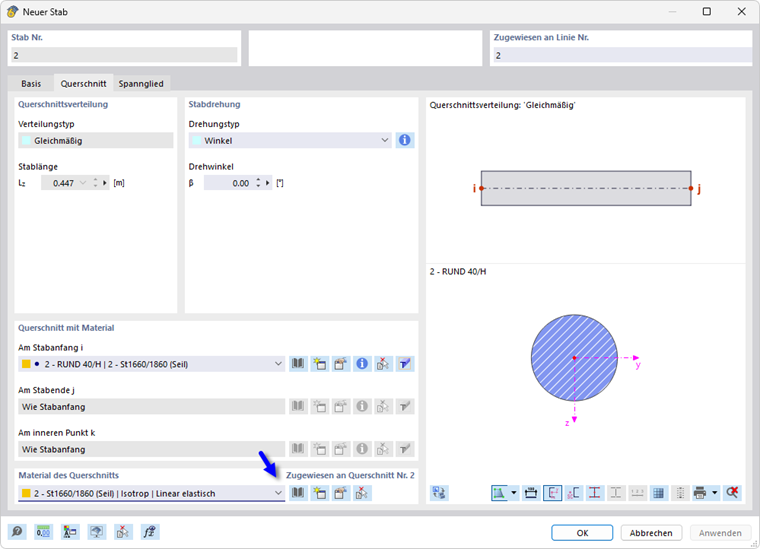

Legen Sie das Material des Spannglieds fest.
Auch hier ist die Schaltfläche
hilfreich, um das Material in der Bibliothek auszuwählen.
Für Spannglieder sind folgende Materialtypen zulässig:
- Stahl
- Betonstahl
- Spannstahl
