Průřez předpínací výztuže

Průřez předpjatého kabelu popisuje vlastnost pruty na linii, kterou je znázorněna Geometrie předpjatého kabelu.

Předpoklady

Předpjatý kabel musí splňovat následující předpoklady:

• Typ prutu Předpjatý kabel
• Typ průřezu Normovaný → Průřezy výztužných prutů / Průřezy předpjatých kabelů (závislé na normě) nebo Pruty → Průřezy výztužných prutů (parametrické)
• Typ materiálu Ocel, Železobetonová ocel nebo Předpínací ocel

Typy průřezů pro předpínací lana

Definování typu prutu

Vlastnosti prutů předpjatého kabelu můžete definovat obvyklým způsobem:

• Přiřaďte linii s geometrií předpjatého kabelu jako Prut.
• V dialogu 'Nový prut', na záložce 'Základní' vyberte typ prutu Předpjatý kabel.

Nastavení typu prutu pro předpínací prvky

Typ prutu 'Předpjatý kabel' má stejně jako lanař prut pouze tečnou tuhost.

Určení průřezu

Ve složce Průřez určete profil předpjatého kabelu.

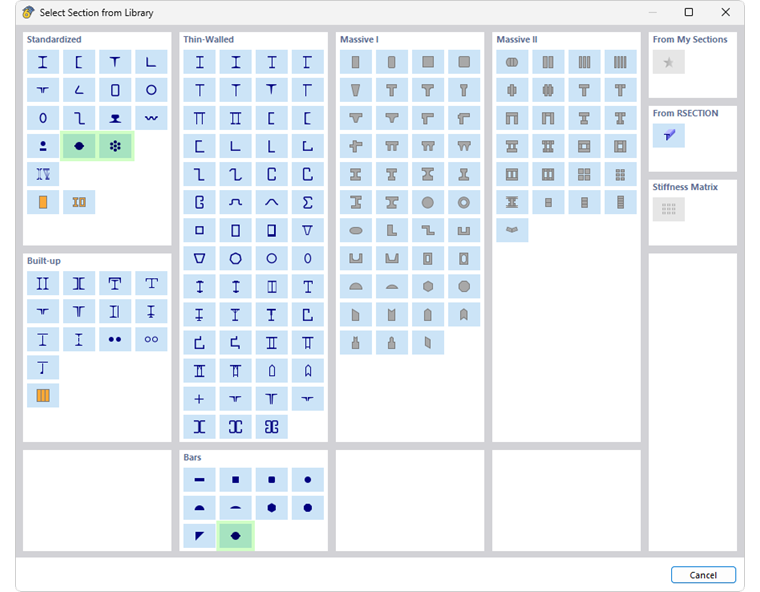

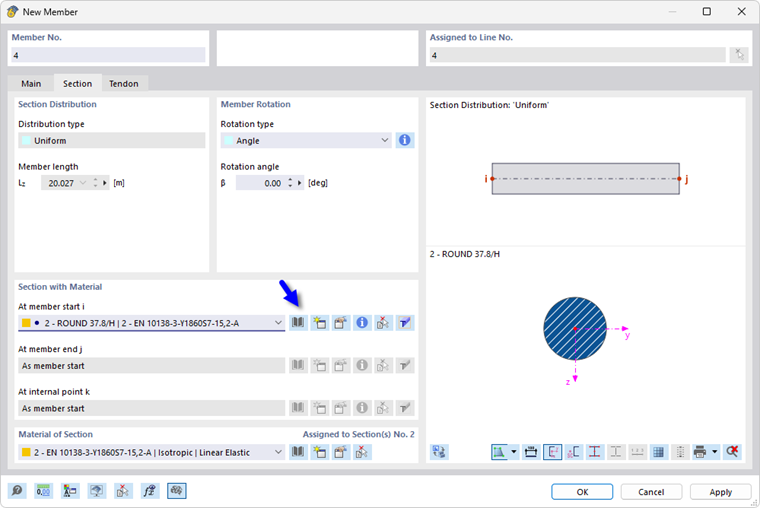

Zadání průřezu předpínací výztuže

Pokud ještě nebyl definován vhodný průřez, můžete například

• pomocí tlačítka přidat nový průřez,
• v dialogu 'Nový průřez' pomocí tlačítka otevřít knihovnu,
• otevřít sérii průřezů (viz obrázek Typy průřezu pro předpjaté kabely) a
• vybrat průřez a případně zadat parametry geometrie.

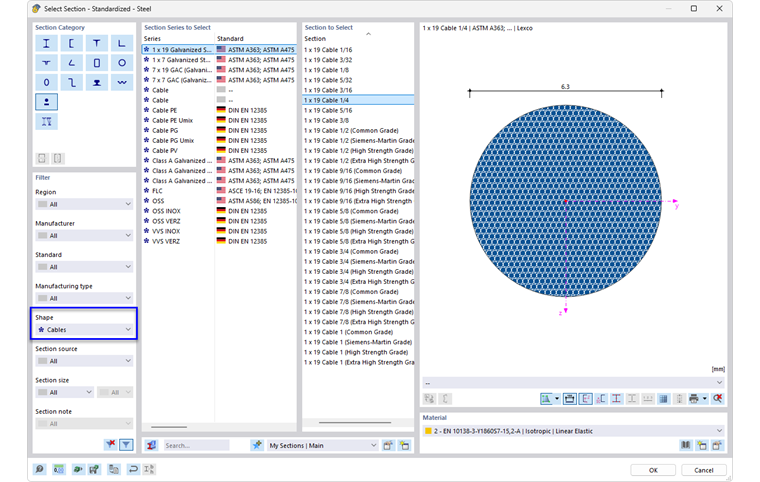

Výběr průřezu pro předpjatou výztuž v knihovně

Přiřazení materiálu

Určete Materiál předpjatého kabelu.

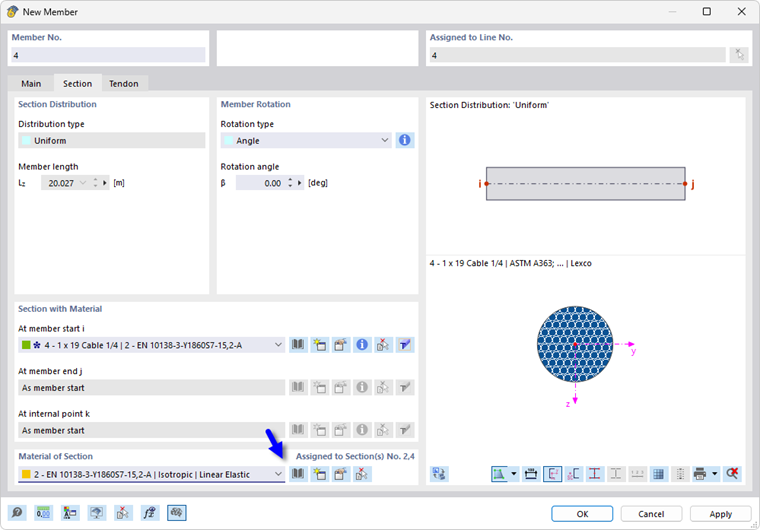

Zadání materiálu předpínací výztuže

I zde je tlačítko užitečné pro výběr materiálu v knihovně.

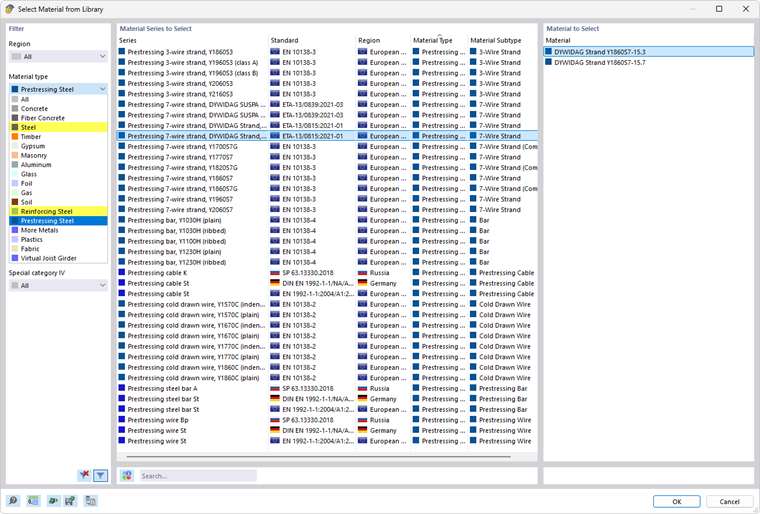

Výběr materiálu v knihovně

Pro předpjaté kabely jsou povoleny následující typy materiálů:

• Ocel
• Železobetonová ocel
• Předpínací ocel
