El sección transversal del tendón describe la propiedad de la barra de una línea, con la cual se representa la Geometría del tendón.
Requisitos
El tendón debe cumplir los siguientes requisitos:
- Tipo de barra Tendón
- Tipo de sección transversal Normada → Secciones transversales de armadura / Secciones transversales de tendón (dependiente de la norma) o Barras → Secciones transversales de armadura (paramétrico)
- Tipo de material Acero, Acero de refuerzo o Acero pretensado
Definir tipo de barra
Puede definir las propiedades de la barra de un tendón como de costumbre:
- Asigne una Barra a la línea con la geometría del tendón.

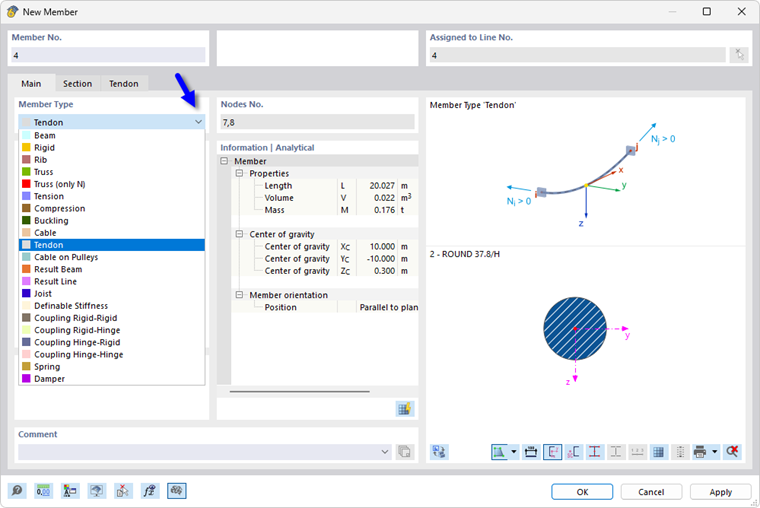

- En el cuadro de diálogo 'Nueva barra', seleccione el tipo de barra Tendón en la pestaña 'Base'.
El tipo de barra 'Tendón' posee solo una rigidez tangencial, al igual que una barra de cable.
Establecer sección transversal

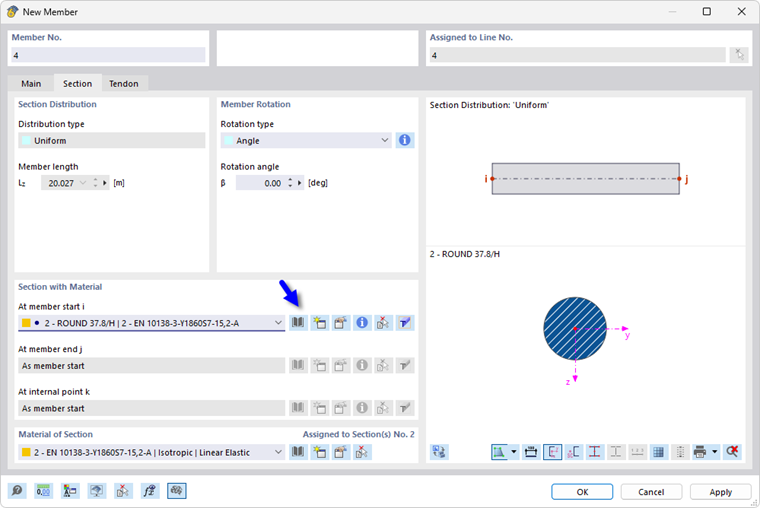

Establezca el perfil del tendón en la pestaña Sección transversal.
Si aún no se ha definido una sección transversal adecuada, puede, por ejemplo,
- usar el botón
para crear una nueva sección transversal, - abrir la biblioteca en el cuadro de diálogo 'Nueva sección transversal' con el botón

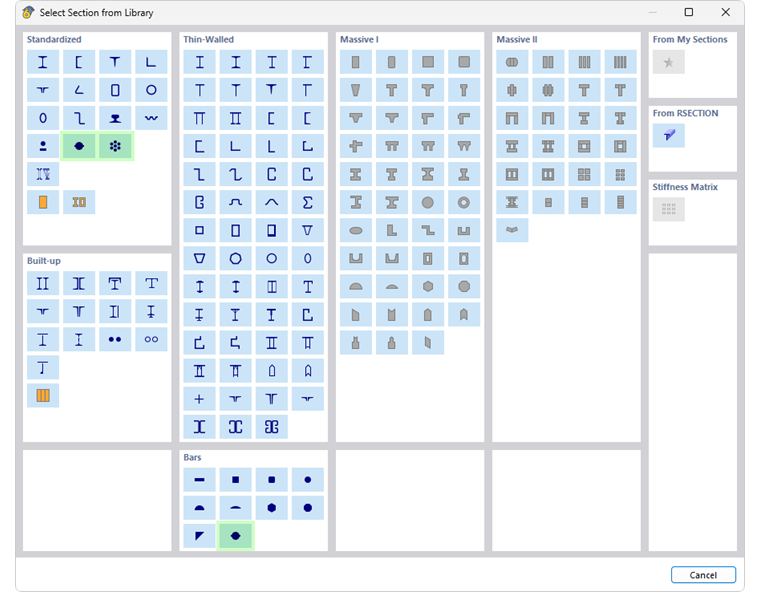

, - llamar a la serie de secciones transversales (ver imagen Tipos de sección transversal para tendones) y

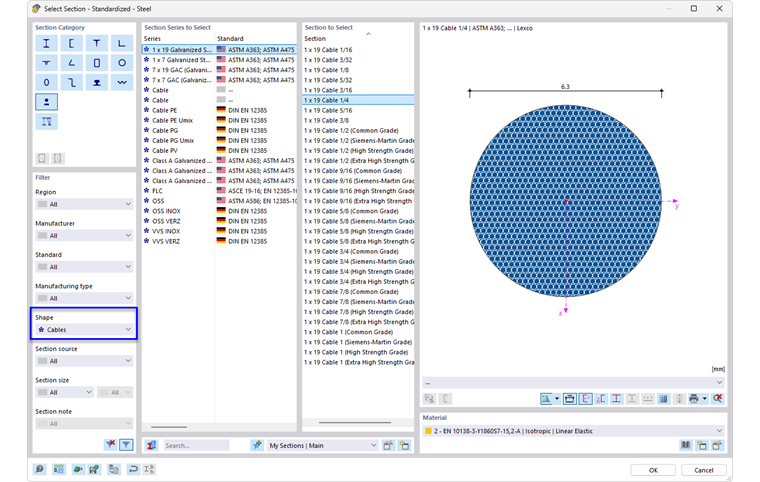

- seleccionar la sección transversal y, si es necesario, especificar los parámetros de geometría.
Asignar material

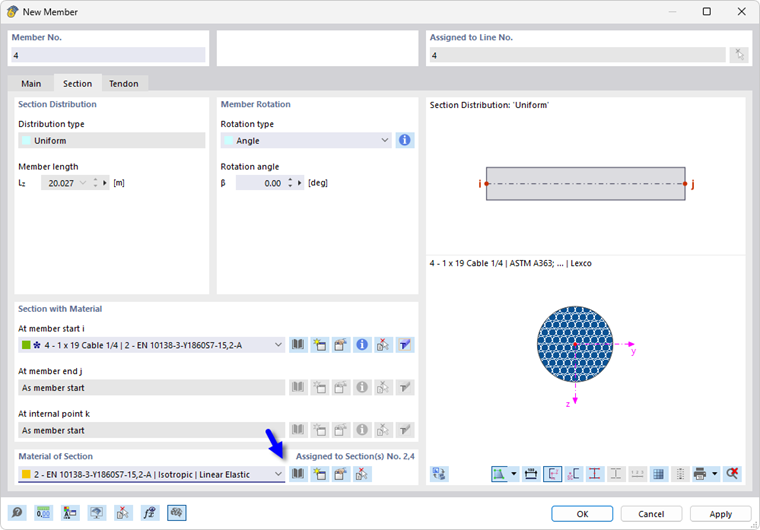

Determine el Material del tendón.
Aquí también es útil el botón

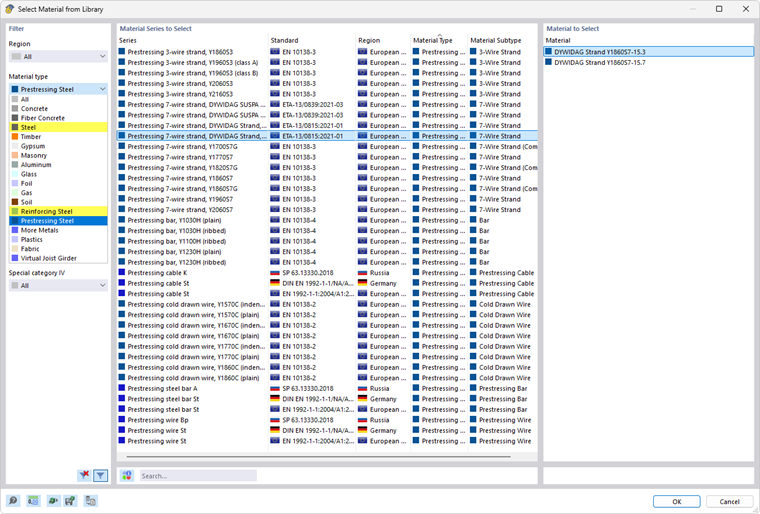

para seleccionar el material de la biblioteca.
Los siguientes tipos de material son permitidos para tendones:
- Acero
- Acero de refuerzo
- Acero pretensado
