La section de toron décrit la propriété de barre d’une ligne, avec laquelle la géométrie du toron est représentée.
Prérequis
Le câble de précontrainte doit remplir les conditions préalables suivantes :
- Type de barre Toron
- Type de section Standardisé → Sections de barres d’armatures / Sections de toron (selon la norme) ou Barres → Sections de barres d’armatures (paramétrique)
- Type de matériau Acier, Acier de béton armé ou Acier précontraint
Définir le type de barre
Vous pouvez définir les propriétés de barre d’un toron comme d'habitude :
- Assignez une barre à la ligne avec la géométrie du toron.

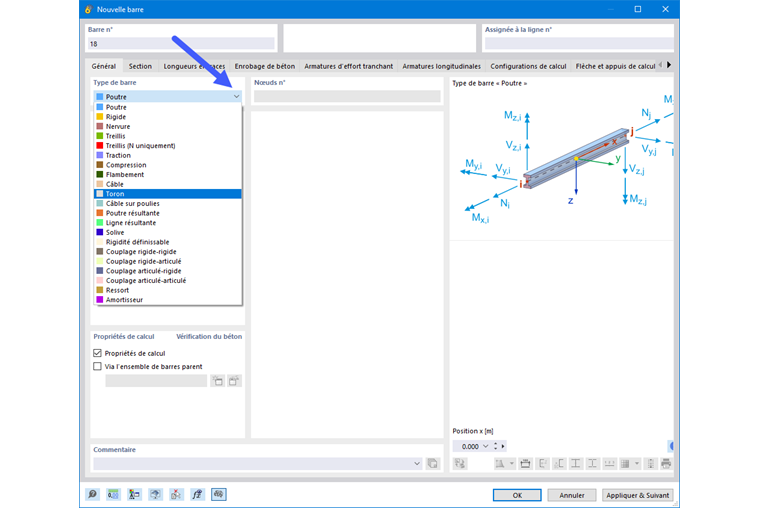

- Dans la boite de dialogue « Nouvelle barre », onglet « Général », sélectionnez le type de barre Toron.
Le type de barre « Toron » possède, comme une barre de type câble uniquement une rigidité tangentielle.
Déterminer la section

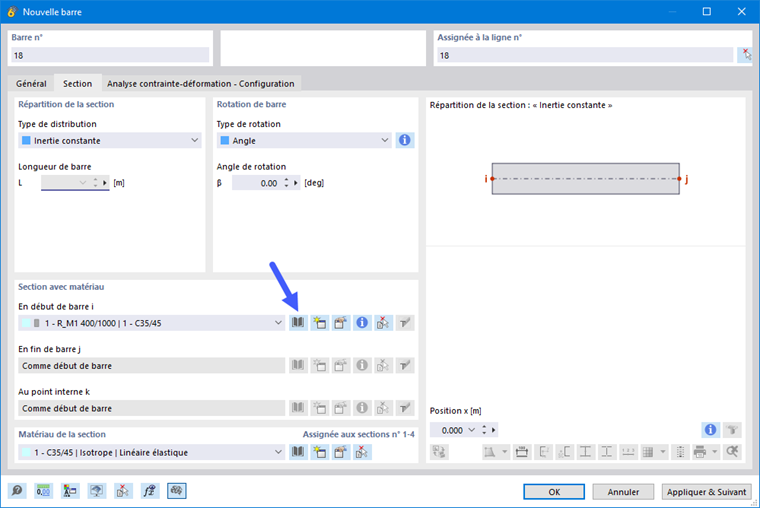

Définissez le profil du toron dans l’onglet Section.
Si aucune section appropriée n’a encore été définie, vous pouvez par exemple
- créer une nouvelle section à l’aide du bouton
,
- appeler la bibliothèque dans la boîte de dialogue « Nouvelle section » à l’aide du bouton
,

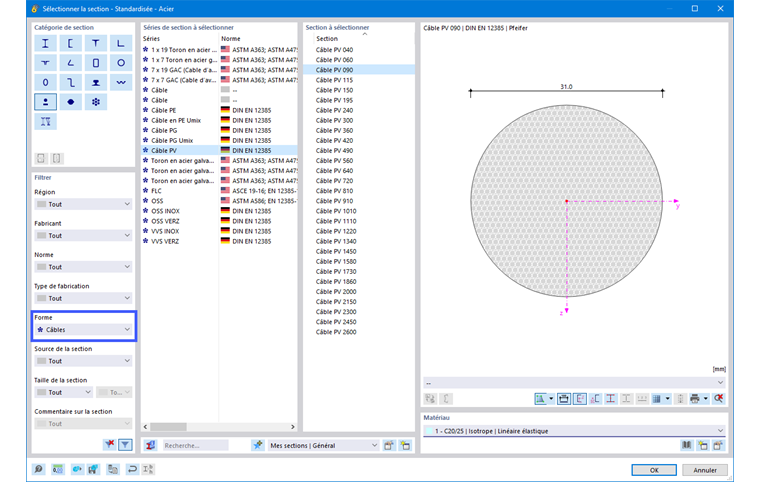

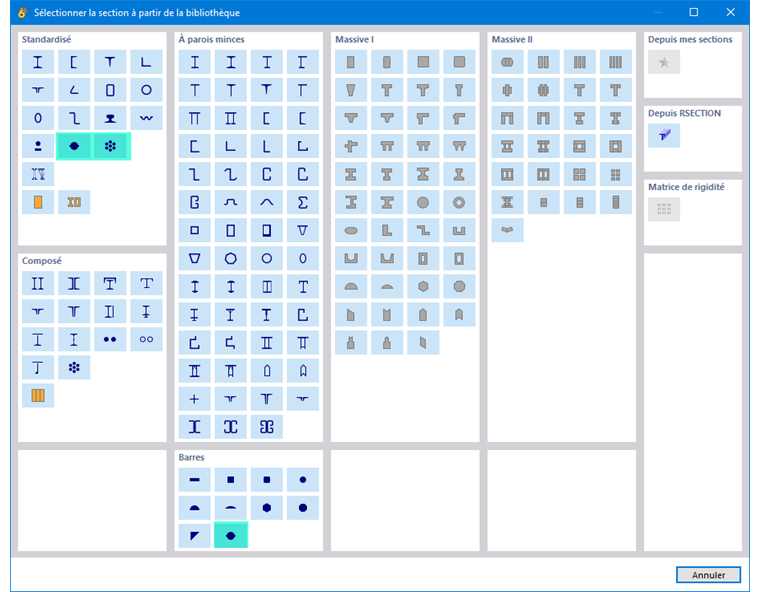

- appeler la série de sections (voir image Types de sections pour toron) et
- sélectionner la section et éventuellement indiquer les paramètres de géométrie.
Assigner le matériau

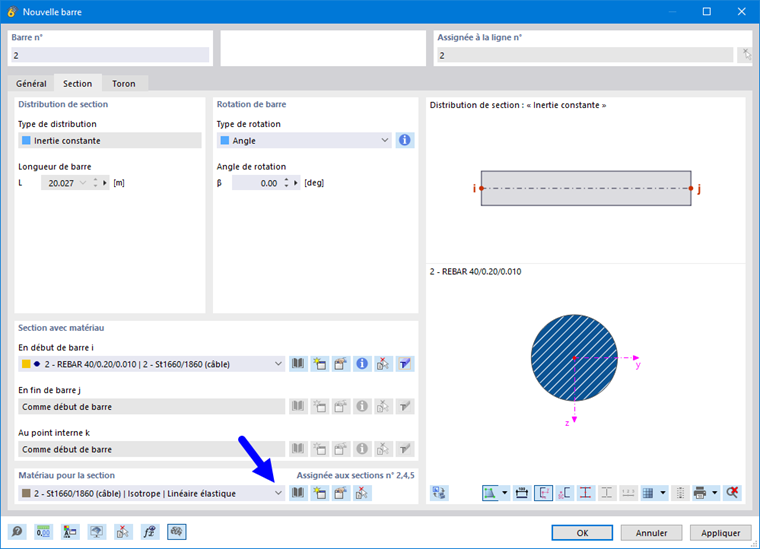

Définissez le matériau du toron.

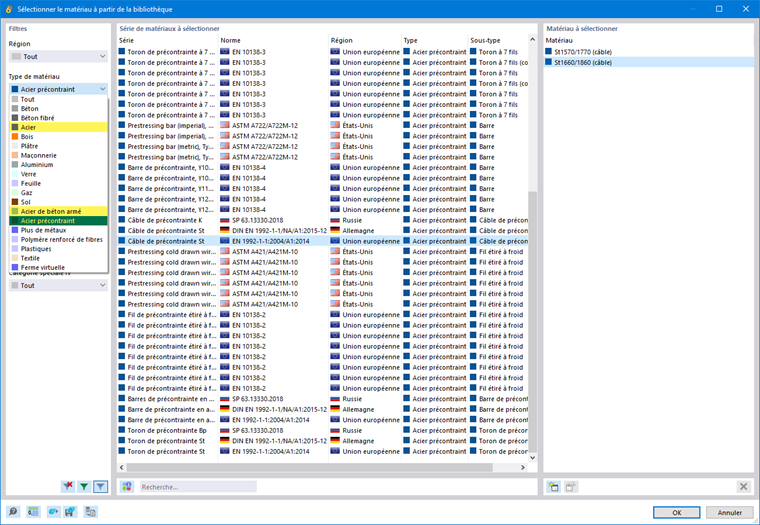

Ici aussi, le bouton
est utile pour sélectionner le matériau dans la bibliothèque.
Pour les torons, les types de matériaux suivants sont autorisés :
- Acier
- Acier de béton armé
- Acier précontraint
