Przekrój cięgna sprężającego

Przekrój kabla sprężającego opisuje właściwość pręta linii, za pomocą której odwzorowywana jest Geometria kabla sprężającego.

Wymagania

Kabel sprężające musi spełniać następujące wymagania:

• Typ pręta Kabel sprężające
• Typ przekroju Normowany → Przekroje prętów zbrojeniowych / Przekroje kabli sprężających (w zależności od norm) lub Pręty → Przekroje prętów zbrojeniowych (parametrycznie)
• Typ materiału Stal, Stal zbrojeniowa lub Stal sprężająca

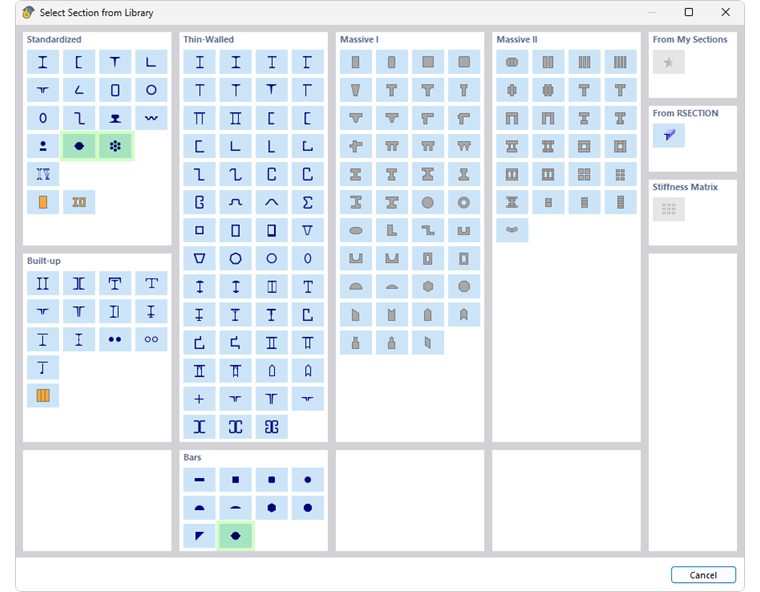

Querschnittstypen für Spannglieder

Definiowanie typu pręta

Możesz zdefiniować właściwości pręta dla kabla sprężającego jak zwykle:

• Przypisz Pręt do linii z geometrią kabla sprężającego.
• Wybierz w dialogu 'Nowy pręt', zakładka 'Podstawa' typ pręta Kabel sprężający.

Ustalanie typu pręta wstępnie sprężonego

Typ pręta 'Kabel sprężający' ma jak Pręt linowy tylko sztywność styczną.

Ustalanie przekroju

W zakładce Przekrój ustal profil dla kabla sprężającego.

Querschnitt des Spannglieds festlegen

Jeśli jeszcze nie zdefiniowano odpowiedniego przekroju, możesz na przykład:

• za pomocą przycisku utworzyć nowy przekrój,
• w dialogu 'Nowy przekrój' za pomocą przycisku wywołać bibliotekę,
• wywołać serię przekrojów (patrz obraz Typy przekrojów dla kabli sprężających) i
• wybrać przekrój oraz w razie potrzeby zdefiniować parametry geometrii.

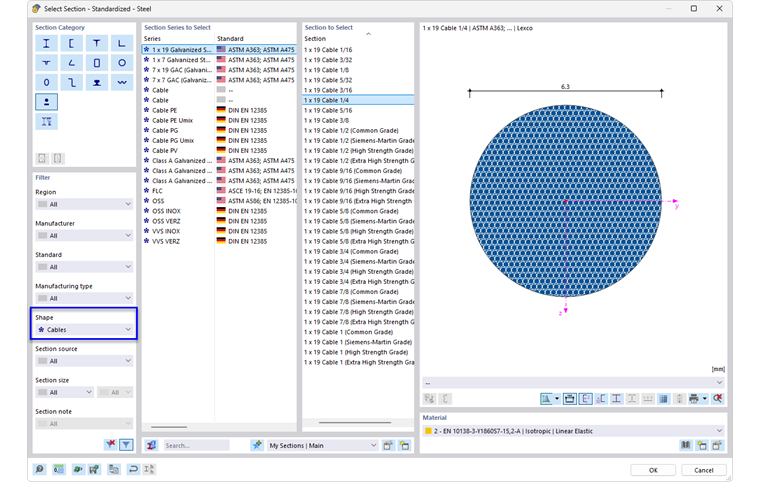

Querschnitt des Spannglieds in Bibliothek auswählen

Przypisanie materiału

Ustal Materiał dla kabla sprężającego.

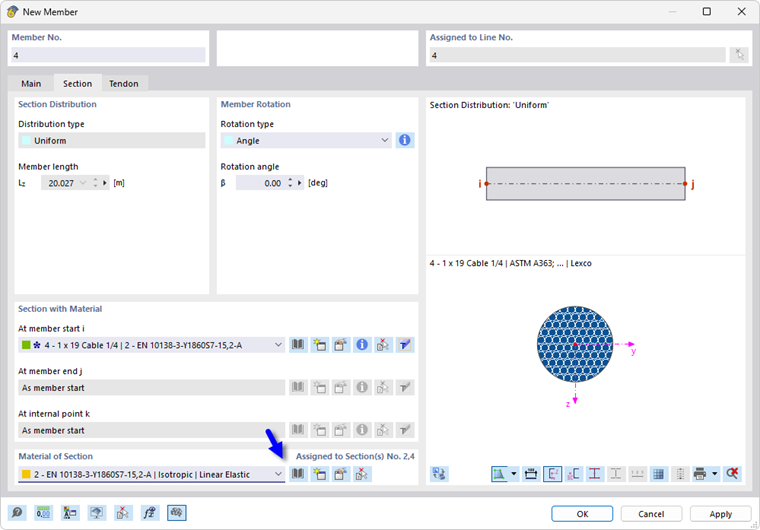

Definiowanie materiału dla pręta stalowego

Również tutaj przydatny jest przycisk do wyboru materiału w bibliotece.

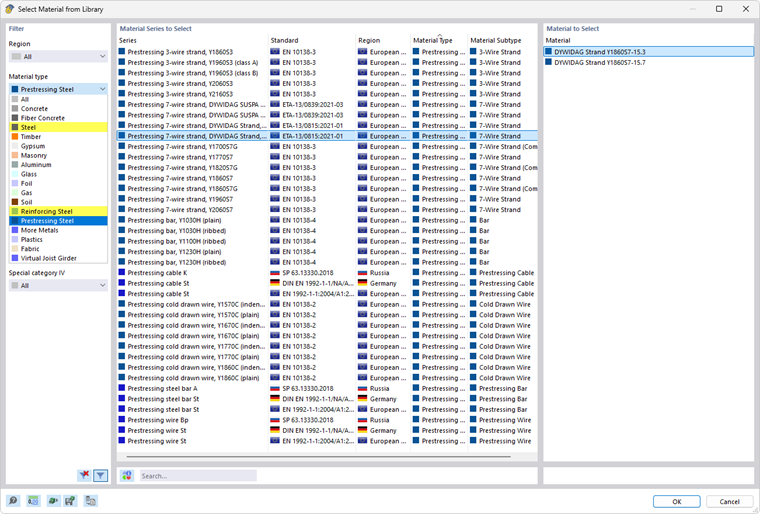

Wybór materiału w bibliotece

Dla kabli sprężających są dozwolone następujące typy materiałów:

• Stal
• Stal zbrojeniowa
• Stal sprężająca
