Sezione trasversale dell'armatura di precompressione

The sezione trasversale del trefolo descrive la proprietà del trefolo di una linea utilizzata per modellare la geometria del trefolo.

Requisiti

Il trefolo deve soddisfare i seguenti requisiti:

• Tipo di asta Trefolo
• Tipo di sezione trasversale Standardizzata → Sezioni di barre d’armatura / Sezioni di trefoli (in funzione della norma) oppure Aste → Sezioni di barre d’armatura (parametriche)
• Tipo di materiale Acciaio, Acciaio d’armatura o Acciaio da precompressione

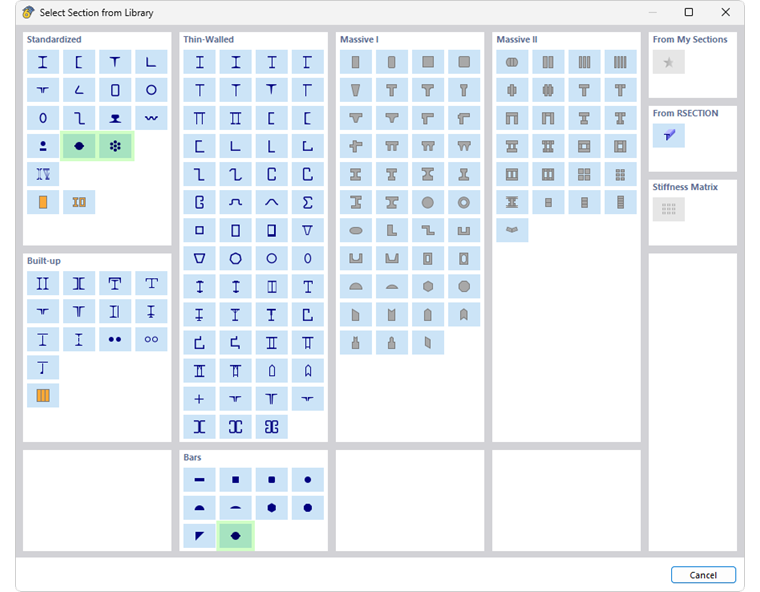

Querschnittstypen für Spannglieder

Definizione del tipo di asta

Puoi definire le proprietà dell’asta di un trefolo come di consueto:

• Assegna unAsta alla linea con la geometria del trefolo.
• Nella finestra di dialogo “Nuova asta”, seleziona il tipo di asta “Trefolo” nella scheda “Principale”.

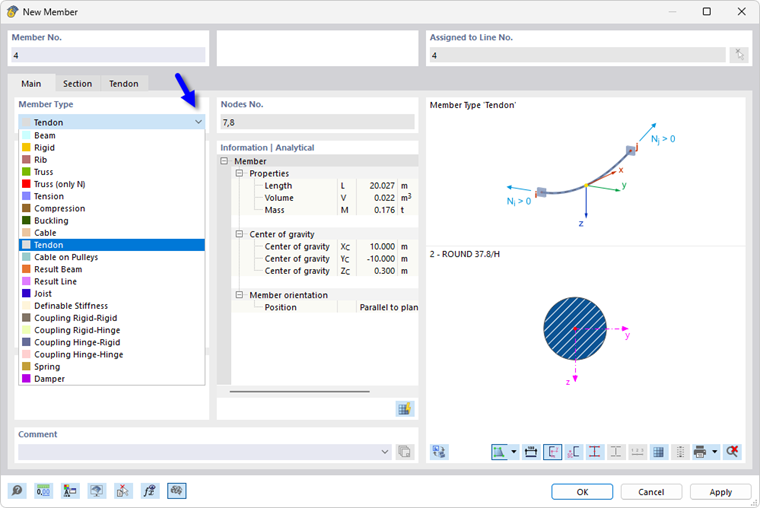

Impostazione del tipo di asta tirante

Come un asta del trefolo, il tipo di asta “Trefolo” ha solo una rigidezza tangenziale.

Definizione della sezione trasversale

Definisci la sezione trasversale del trefolo nella scheda Sezione trasversale.

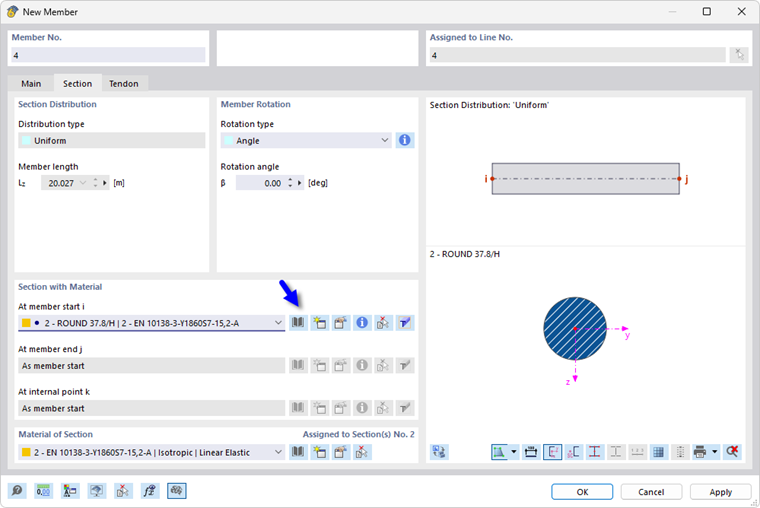

Querschnitt des Spannglieds festlegen

Se non è stata ancora definita alcuna sezione trasversale idonea, puoi, per esempio

• Creare una nuova sezione trasversale utilizzando il pulsante .
• Aprire la libreria nella finestra di dialogo “Nuova sezione trasversale” utilizzando il pulsante .
• Aprire la serie di sezioni trasversali (vedi l’immagine Tipi di sezione trasversale per trefoli), e
• Selezionare la sezione trasversale e specificare, se necessario, i parametri geometrici.

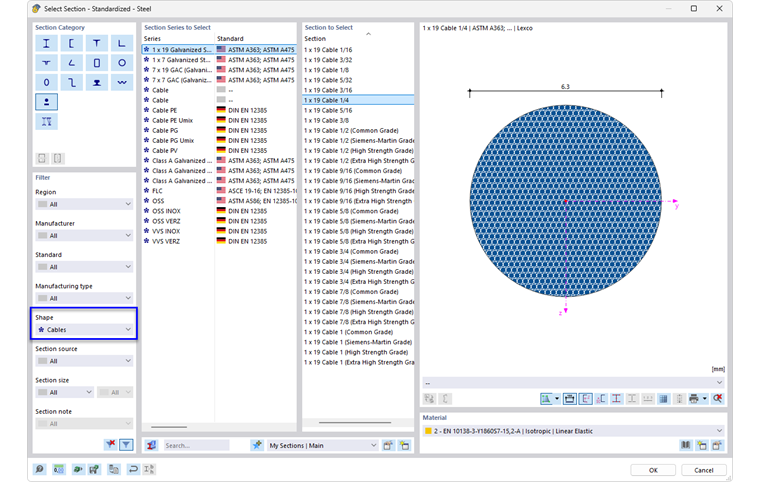

Querschnitt des Spannglieds in Bibliothek auswählen

Assegnazione del materiale

Definisci il materiale del trefolo.

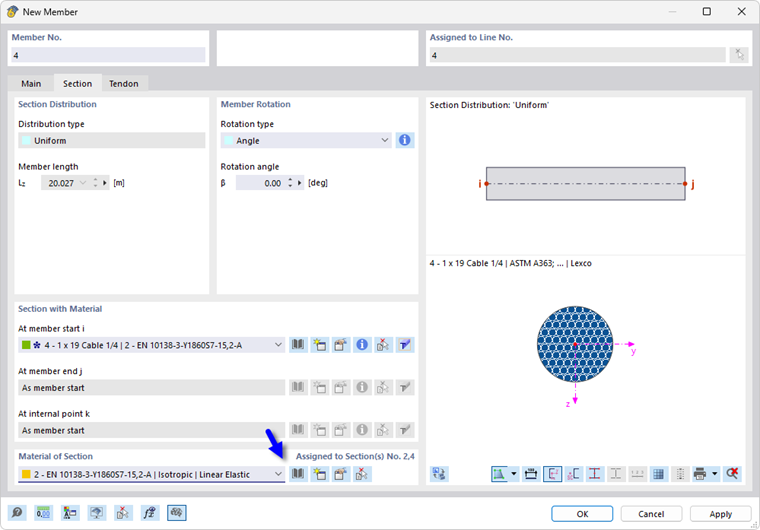

Impostazione del materiale del cavo

Anche qui, il pulsante è utile per selezionare il materiale nella libreria.

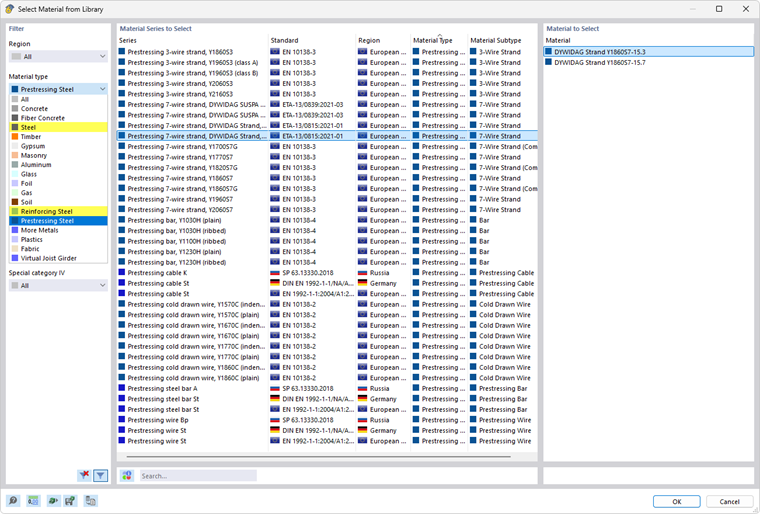

Selezione del materiale da libreria

Per i trefoli sono consentiti i seguenti tipi di materiale:

• Acciaio
• Acciaio d’armatura
• Acciaio da precompressione
