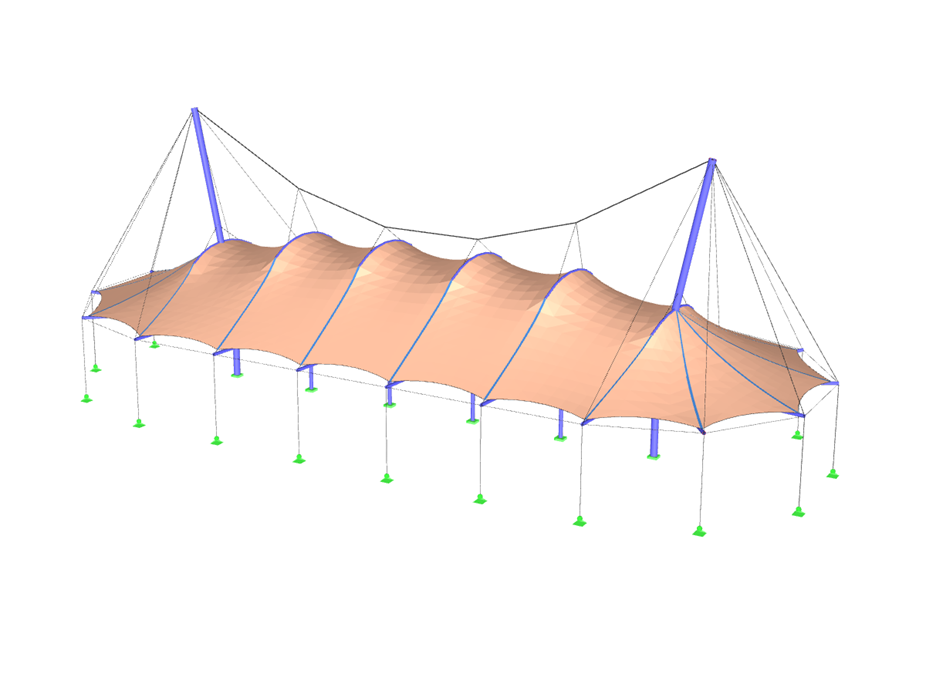

LEICHT 公司受委托为古德伍德赛马场的香槟酒吧设计新的顶棚。 规划步骤包括找形分析、膜和支撑钢结构的审批和设计,以及膜和索的裁剪式样。
结构设计:
LEICHT Structural Engineering and Expert Consulting GmbH
lightonline.com
膜结构的裁剪图
无法下载
客户项目 / 只供查阅
节点数目: | 217 |
线的数目 | 219 |
杆件数目: | 214 |
面的数目: | 15 |
荷载工况数目 | 2 |
总重量 | 5,422 t |
翘曲区域尺寸 | 28.457 x 14.598 x 10.338 m |
软件版本 | 5.23.02 |

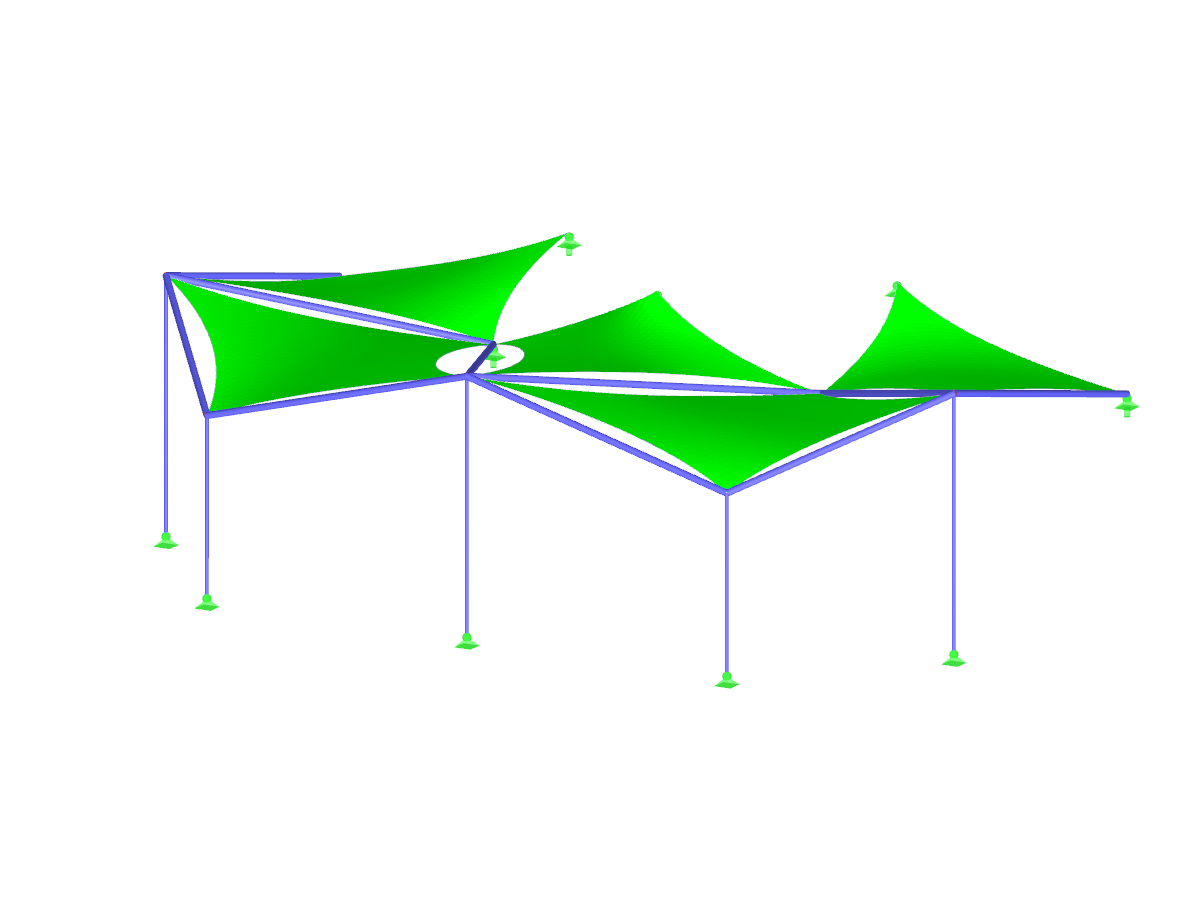

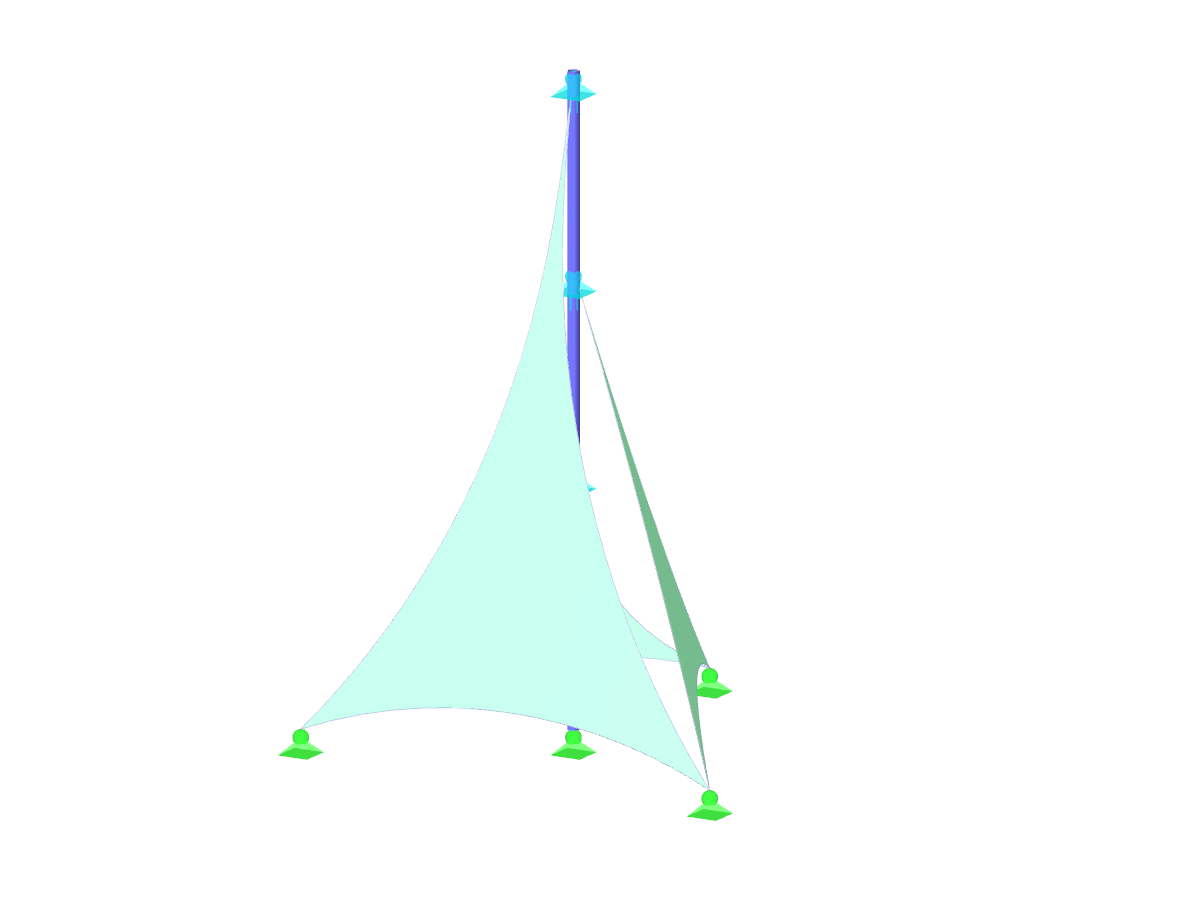

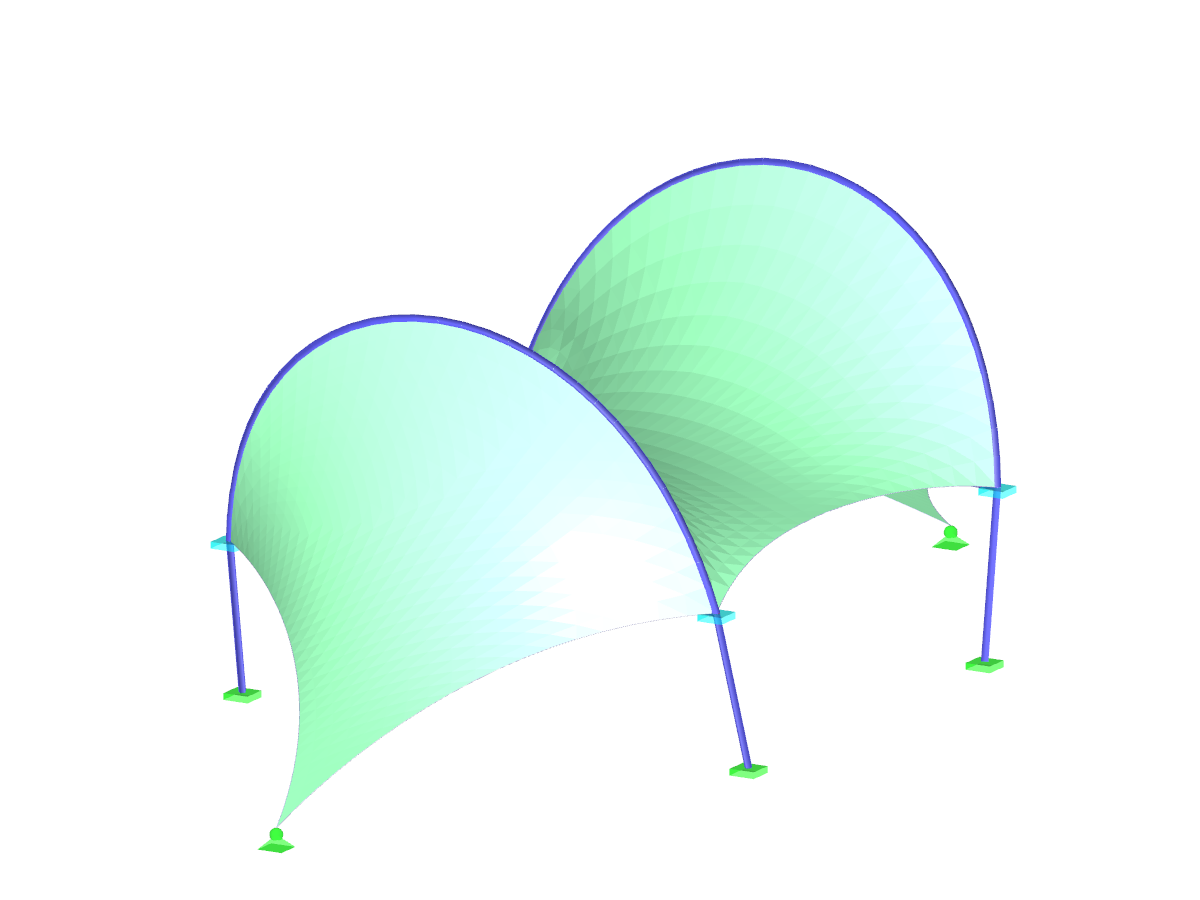

类似模型
索和张拉膜结构被认为是非常细长和美观的建筑结构。 Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.
RF-FORM-FINDING 中的找形过程会在空间中移动膜面的有限元单元的角节点,直到定义的面应力与边界条件达到平衡。 Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.
现在,对于导出结构的每个有限元网格单元,RFEM 中的 DXF 接口可以在 DXF 文件中导出一个 3DFACE 单元。 Das 3DFACE-Element wird zum Beispiel von AutoCAD beim Einlesen erkannt und kann als Fläche in der Grafik dargestellt werden. Verschiedene visuelle Stile helfen hier, die 3DFACE-Flächen in der gewünschten Ansicht darzustellen.
附加模块 RF-FORM-FINDING 可以在 RFEM 中计算膜索单元的平衡形状。 In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
在项目导航器 - 显示中激活'找形表格上的拓扑'选项,可以根据找形几何形状优化模型显示。 例如荷载是相对于变形系统显示的,
- 找形分析:
- 张拉索膜结构
- 受压壳梁结构
- 受压受拉结构
- 考虑面之间气体实体
- 与支承结构的相互作用(根据不同的规范对子结构进行设计)
- 面为二维单元,杆件为一维单元
- 定义面(膜和壳)的不同预应力条件
- 定义杆件(索和梁)的力或几何条件
- 找形分析过程中考虑所有荷载(自重、内压等)
- 为找形分析定义临时支座
- 膜面自动初步找形(更多信息...]]#/en-US/support-and-learning/support/faq/003179)
- 定义各向同性或正交各向异性材料
- 可选定义自由多边形荷载
- 将得到的形状转换为 NURBS 曲面单元
- 通过集成初步找形实现组合找形
- 使用彩色坐标和倾角对新形状进行图形评估
- 完整的计算文档,包括用户自定义自适应评估图
- 有限元网格可选导出为 DXF 或 Excel 文件
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
