接触实体

接触实体用于定义两个面之间的某些接触属性。 Dieses Objekt wird in RFEM 5 und RFEM 6 auf etwas unterschiedliche Weise definiert.

RFEM 5

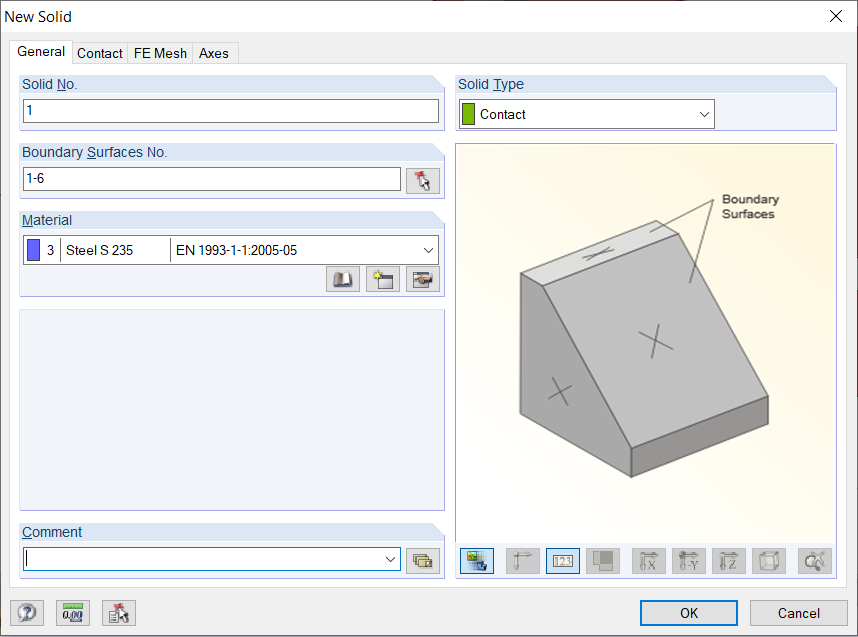

Das Register Basis des Volumenkörper-Dialogs beschreibt folgende Parameter:

  • 实体类型: "Kontakt"
  • Begrenzungsflächen des Volumenkörpers
  • Material des Volumenkörpers

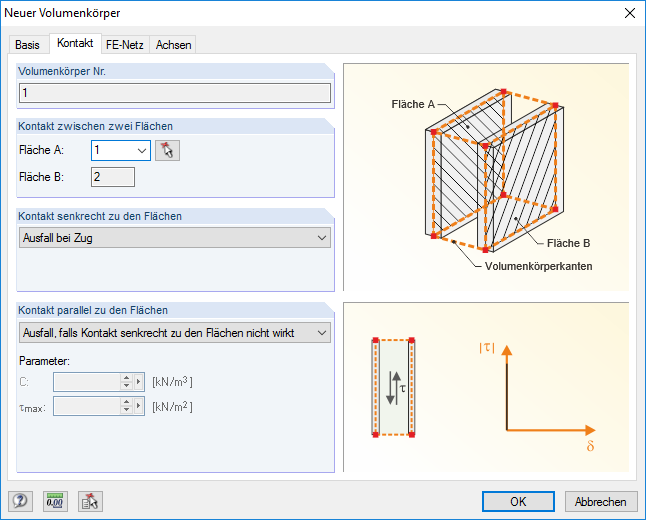

Das Register Kontakt verwaltet folgende Informationen:

  • Flächen A und B, zwischen denen die Kontakteigenschaften wirksam sind
  • Eigenschaften des Kontakts senkrecht zu den beiden Flächen (volle Kraftübertragung, Ausfall bei Druck oder Zug)
  • Eigenschaften des Kontakts parallel zu den beiden Flächen (volle Kraftübertragung, Ausfall bei keiner Wirkung des Kontakts senkrecht zu den Flächen, starre oder elastische Reibung jeweils mit oder ohne Begrenzung, linear elastisches Verhalten)

RFEM 6

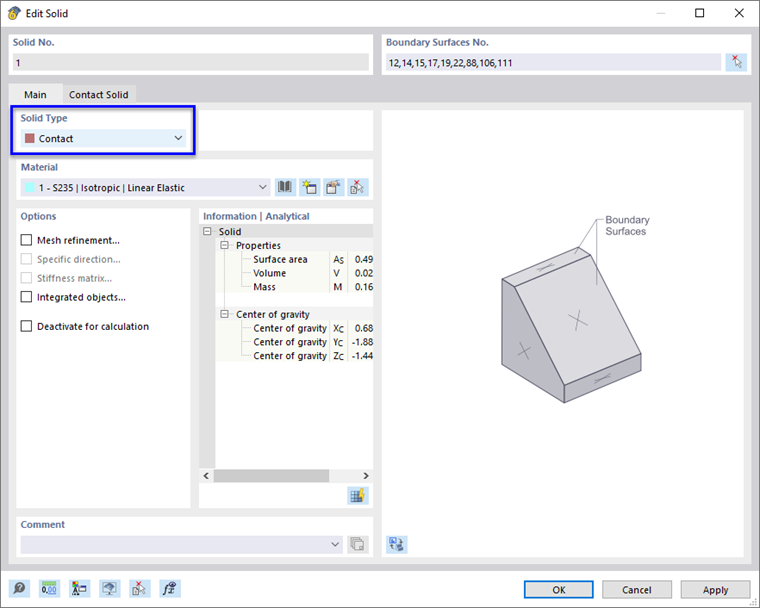

Das Register Basis des Volumenkörper-Dialogs beschreibt folgende Parameter:

  • 实体类型: "Kontakt"
  • Begrenzungsflächen des Volumenkörpers
  • Material des Volumenkörpers
  • Flächen 1 und 2, zwischen denen die Kontakteigenschaften wirksam sind

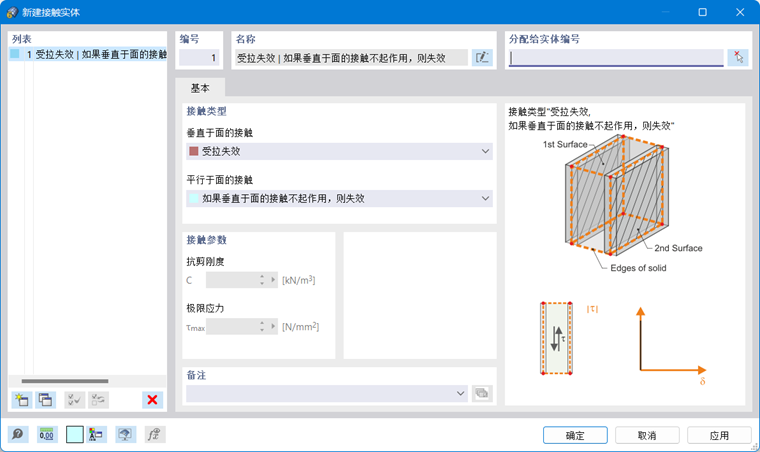

Im Register Kontakt sind die Eigenschaften des Kontaktvolumens in Form eines Typs zuzuweisen. Wurde noch kein Typ angelegt, kann er über die Schaltfläche 新建 是编辑按钮。

Dieser Dialog verwaltet folgende Informationen:

  • Eigenschaften des Kontakts senkrecht zu den beiden Flächen (volle Kraftübertragung, Ausfall bei Druck oder Zug)
  • Eigenschaften des Kontakts parallel zu den beiden Flächen (volle Kraftübertragung, Ausfall bei keiner Wirkung des Kontakts senkrecht zu den Flächen, starre oder elastische Reibung jeweils mit oder ohne Begrenzung, linear elastisches Verhalten)

提示

Der Kontakt zwischen zwei Flächen lässt sich in RFEM 6 schneller über einen Flächenkontakt realisieren.

Bedingungen für Kontaktvolumen

Folgende Bedingungen müssen zur Definition eines Kontaktvolumens erfüllt sein:

  • Die beiden Kontaktflächen müssen parallel zueinander sein und dieselben Abmessungen haben.
  • Beide Kontaktflächen müssen auf derselben Höhe die gleichen integrierten Elemente wie Knoten und Linien aufweisen.
  • Jede seitliche Verbindungsfläche muss aus vier Begrenzungslinien bestehen.
