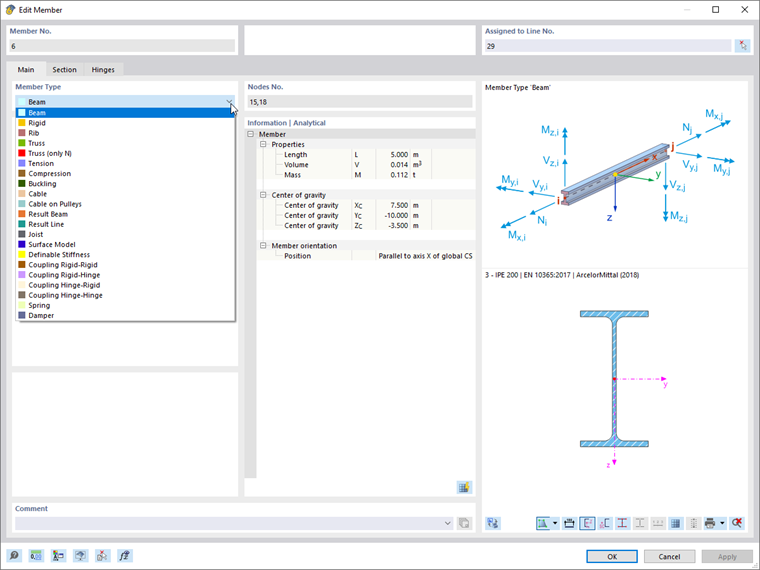

杆件类型

最常用的杆件类型是梁： 该抗弯杆件可以传递所有内力。

杆件类型

梁

梁是可以传递所有内力的抗弯杆件。 类型为梁的两根杆件相连接，如果在连接节点处没有定义铰，那么它们在该节点处则为刚性连接。

刚性杆件

刚性类型的杆件将杆件的始端节点和末端节点刚性连接，使这两个节点的各个方向上的平动和转动强制一致。 原则上它属于耦合杆件，但可以在杆端单独分配铰。
下列刚度用于计算：

• 纵向和抗扭刚度： E ⋅ A = G ⋅ I_T = 10¹³ ⋅ l
• 抗弯承载力: E ⋅ I = 1013 ⋅ l³
• 抗剪刚度: G_Ay = G_Az = 10¹⁶ ⋅ l³，这里 l = 杆件长度

肋梁

肋型杆件可以定义有效板宽的 T 形梁/倒 T 形梁。 在板的有效宽度范围内，板内力被积分并添加到杆件内力中。

桁架单元

桁架型杆件是一种在杆件两端分配铰的梁型杆件，不传递弯矩。

桁架(只有轴力)

桁架（只有轴力）型杆件只具有轴向刚度 E ⋅ A。 在杆件两端分配释放弯矩的铰。

拉杆/压杆

拉杆是类型为桁架（只有轴力）杆件的一种，只能承受拉力。 相对应的，压杆只能受压。

屈曲

屈曲杆件是类型为桁架（只有轴力）杆件的一种，当压力超过临界力 N_cr 时则失效。

电缆

索只能受拉力。 通过迭代计算和考虑绳索理论（大变形分析）来获得绳索的纵向和横向力。

滑轮索

滑轮索只承受拉力，并且内部节点只能进行轴向位移 u_x。 这种类型的杆件在计算时考虑了索理论（大变形分析），并用于通过滑轮传递纵向力的滑轮系统。

结果梁

结果梁没有刚度，对结构的力学计算没有影响。 结果梁是将面、实体或者杆件的计算结果在定义的区域内进行积分，然后用于后续分析计算的一种工具。

可定义刚度

可定义刚度的杆件类型允许为结构分析指定用户自定义的刚度。

耦合

耦合杆件具有刚性杆件的刚度。 另外，可以规定耦合杆件始端和末端节点的自由度。 可以选择以下耦合杆件：

• 刚性-刚性耦合： 耦合杆件两端为刚接
• 刚性-铰耦合： 杆件始端为刚接，末端为铰接
• 铰接-铰接耦合: 耦合杆件两端为铰接
• 耦合铰-刚性： 杆件始端为铰接，末端为刚接

弹簧

可以定义杆件的弹簧刚度。

阻尼器

该杆件类型与动力学附加模块 RF‑/DYNAM Pro - 强迫振动和 RF‑/DYNAM Pro - 非线性时程分析相关。 在对话框或表格中点击[编辑]按钮，可以打开杆件属性设置。

零杆

零杆在计算中不予考虑。 例如，零杆可以用来研究在某些杆件无效时整个结构的力学行为。
