结构稳定性

结构稳定性模块可以在基本数据中激活。 Mithilfe dieses Add-Ons kann auch mit dem Inkrementalverfahren eine nichtlineare Stabilitätsanalyse durchgeführt werden, sodass auch bei nichtlinearen Systemen wirklichkeitsnahe Ergebnisse geliefert werden. Dabei wird der kritische Lastfaktor so ermittelt, dass die Lasten des zugrunde liegenden Lastfalls schrittweise bis zur Instabilität erhöht werden. Bei dieser Laststeigerung werden Nichtlinearitäten wie z. B. ausfallende Stäbe, Lager und Bettungen sowie Materialnichtlinearitäten berücksichtigt. Optional kann nach der Laststeigerung am letzten stabilen Zustand eine lineare Stabilitätsanalyse durchgeführt werden, um die Stabilitätsfigur zu ermitteln. Diese kann über den Ergebnis-Navigator angezeigt werden.

Das Add-On Strukturstabilität übernimmt in den neuen Programmgenerationen RFEM 6 bzw. RSTAB 9 die Funktion der Zusatzmodule RF-STABIL (RFEM 5) bzw. RSKNICK (RSTAB 8), wobei einige neue Features dazugekommen sind.

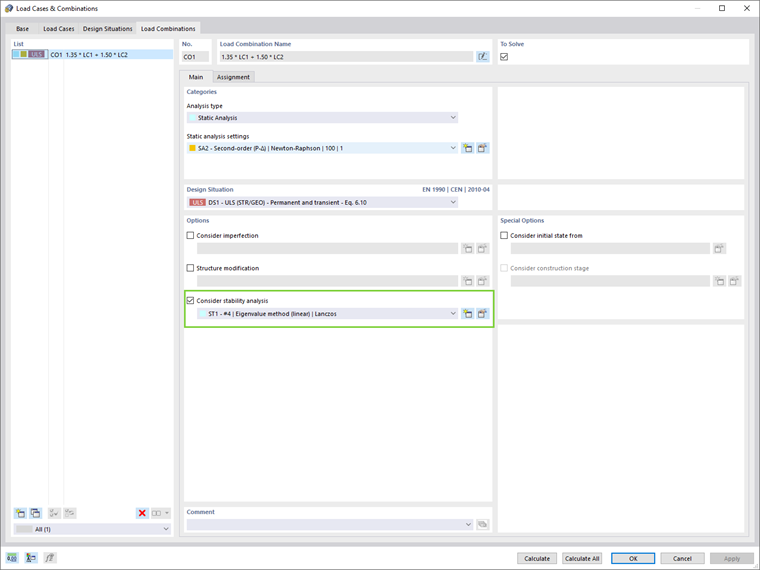

  • 作为荷载工况或荷载组合的属性选项激活
  • 通过组合向导自动激活多种荷载状况的稳定性计算
  • 根据用户定义停止增加荷载
  • 振型标准化修改无需重新计算
  • 结果表带有筛选功能

Anwendung im Programm

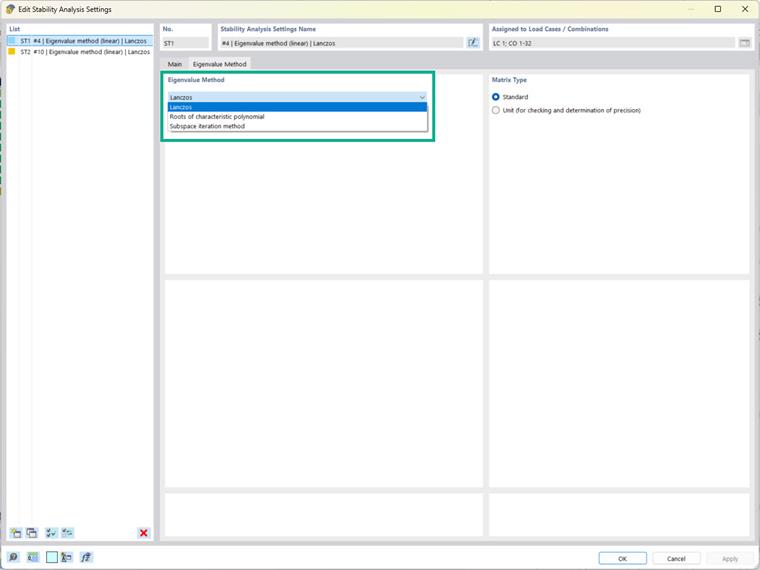

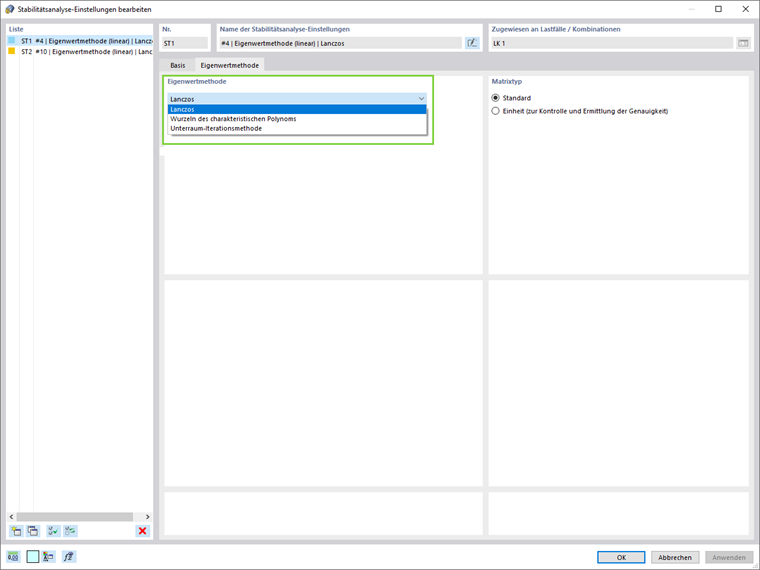

Für die Eigenwertermittlung stehen im Programm verschiedene Methoden zur Auswahl:

Direkte Methoden
Die direkten Methoden sind für kleine bis mittlere Modelle geeignet. Diese schnellen Methoden für Gleichungslöser profitieren von viel Arbeitsspeicher (RAM) im Computer. Folgende direkte Methoden stehen zur Verfügung:

  • Lanczos (RFEM)
  • Wurzeln des charakteristischen Polynoms (RFEM)
  • Unterraum-Iterationsmethode (RFEM/RSTAB)
  • Inverse Iteration mit Shift (RSTAB)

ICG-Iterationsmethode (Incomplete Conjugate Gradient (RFEM))
Da die Eigenwerte bei dieser Methode nacheinander ermittelt werden, benötigt diese Methode nur wenig Arbeitsspeicher und kann deshalb zum Beispiel zur Berechnung von sehr großen Systemen mit wenig Eigenwerten eingesetzt werden.
