Sólido de contacto

Un sólido de contacto se usa para definir ciertas propiedades de contacto entre dos superficies. Dieses Objekt wird in RFEM 5 und RFEM 6 auf etwas unterschiedliche Weise definiert.

RFEM 5

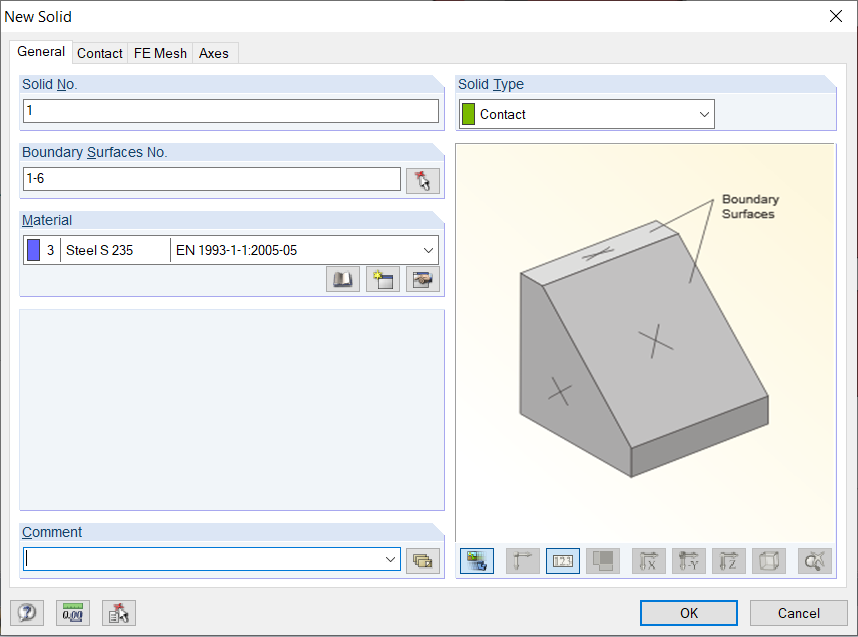

Definición de sólido: Register "Basis"
Definición de sólido: Pestaña "General"

Das Register Basis des Volumenkörper-Dialogs beschreibt folgende Parameter:

  • Tipo de sólido: "Kontakt"
  • Begrenzungsflächen des Volumenkörpers
  • Material del sólido

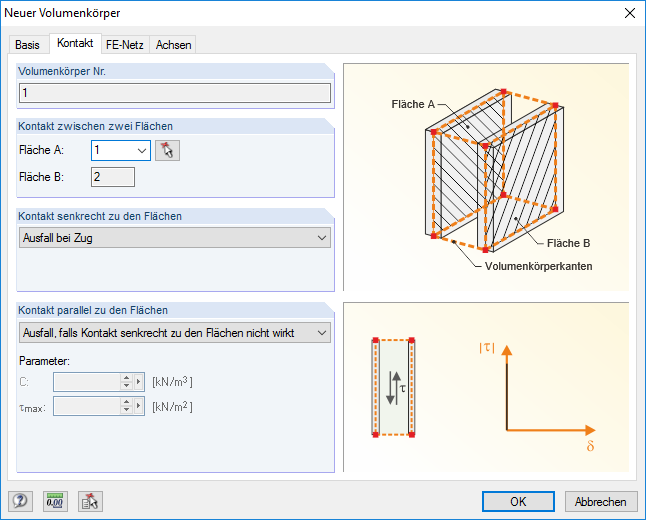

Pestaña "Contacto"
Pestaña "Contacto"

Das Register Kontakt verwaltet folgende Informationen:

  • Flächen A und B, zwischen denen die Kontakteigenschaften wirksam sind
  • Propiedades del contacto perpendicular a ambas superficies (transmisión total de fuerzas, fallo bajo compresión o tracción)
  • Propiedades de contacto paralelo a ambas superficies (transmisión total de fuerzas, fallo si el contacto perpendicular a las superficies falla, fricción rígida o elástica con o sin límite, comportamiento de sólido elástico)

RFEM 6

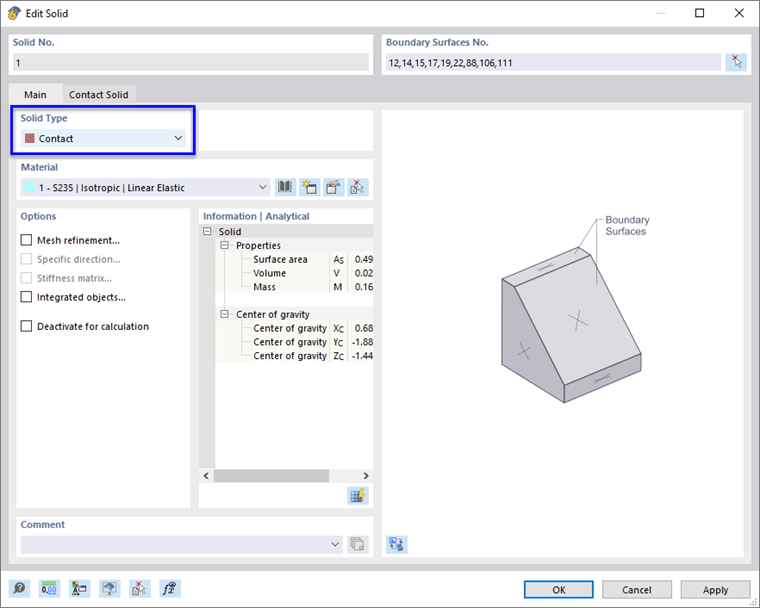

Interfaz de usuario para definir un cuerpo sólido con opciones para sólido, contacto y sólido de contacto
Definición de sólido: pestaña "Datos principales"

Das Register Basis des Volumenkörper-Dialogs beschreibt folgende Parameter:

  • Tipo de sólido: "Kontakt"
  • Begrenzungsflächen des Volumenkörpers
  • Material del sólido
  • Flächen 1 und 2, zwischen denen die Kontakteigenschaften wirksam sind

Im Register Kontakt sind die Eigenschaften des Kontaktvolumens in Form eines Typs zuzuweisen. Wurde noch kein Typ angelegt, kann er über die Schaltfläche Nuevo complemento, por ejemplo.

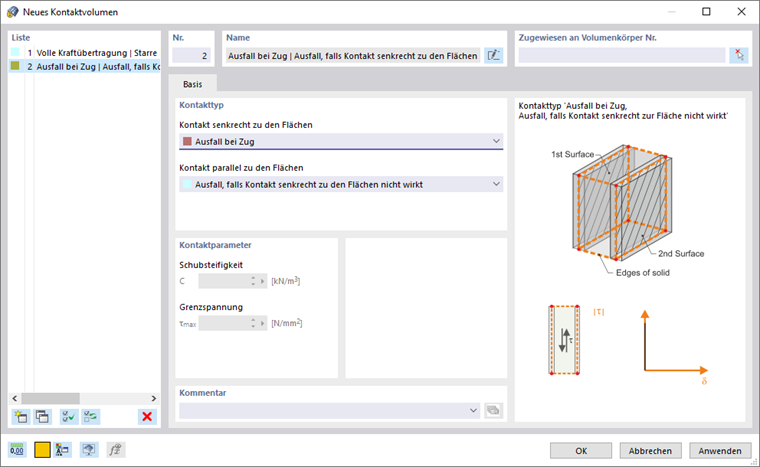

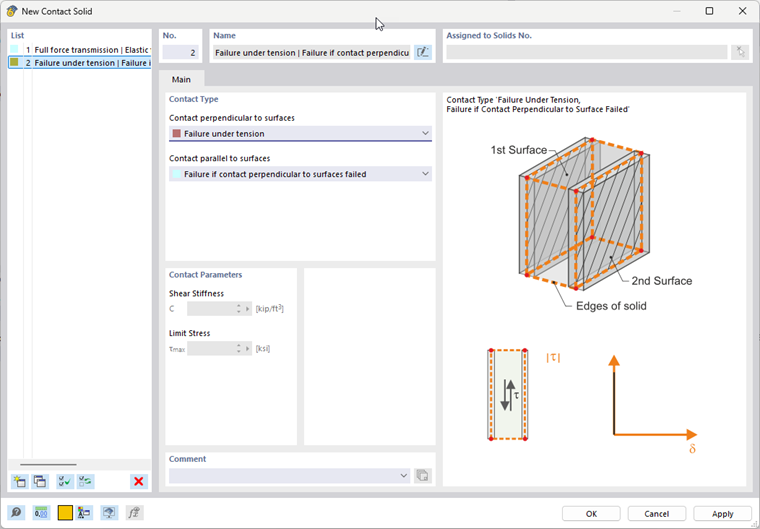

El cuadro de diálogo muestra configuraciones para un nuevo sólido de contacto en estructuras. Los parámetros relevantes para la fricción y el comportamiento de contacto de sólidos se editan aquí.
Cuadro de diálogo "Nuevo sólido de contacto"

Dieser Dialog verwaltet folgende Informationen:

  • Propiedades del contacto perpendicular a ambas superficies (transmisión total de fuerzas, fallo bajo compresión o tracción)
  • Propiedades de contacto paralelo a ambas superficies (transmisión total de fuerzas, fallo si el contacto perpendicular a las superficies falla, fricción rígida o elástica con o sin límite, comportamiento de sólido elástico)

Consejo

Der Kontakt zwischen zwei Flächen lässt sich in RFEM 6 schneller über einen Flächenkontakt realisieren.

Bedingungen für Kontaktvolumen

Folgende Bedingungen müssen zur Definition eines Kontaktvolumens erfüllt sein:

  • Ambas superficies de contacto deben ser paralelas entre sí y tener las mismas direcciones.
  • Ambas superficies de contacto deben tener los mismos elementos integrados, como nudos y líneas, a la misma altura.
  • Cada superficie de conexión lateral debe constar de cuatro líneas de contorno.

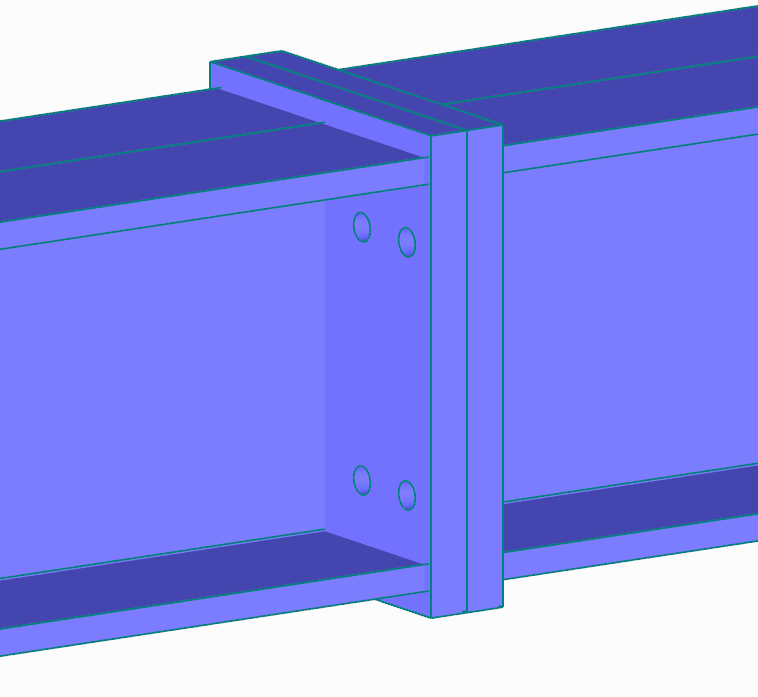

Ejemplo de aplicación: Unión de chapas entre sí
Ejemplo de aplicación: Unión de chapas entre sí
