一个变截面杆或变截面板是指一个杆或一个面，其截面沿长度变化。变截面形状的应用案例包括框架角的加固、悬臂杆或板，以及具有锥形空心截面的桅杆。
在 RFEM/RSTAB 中的建模

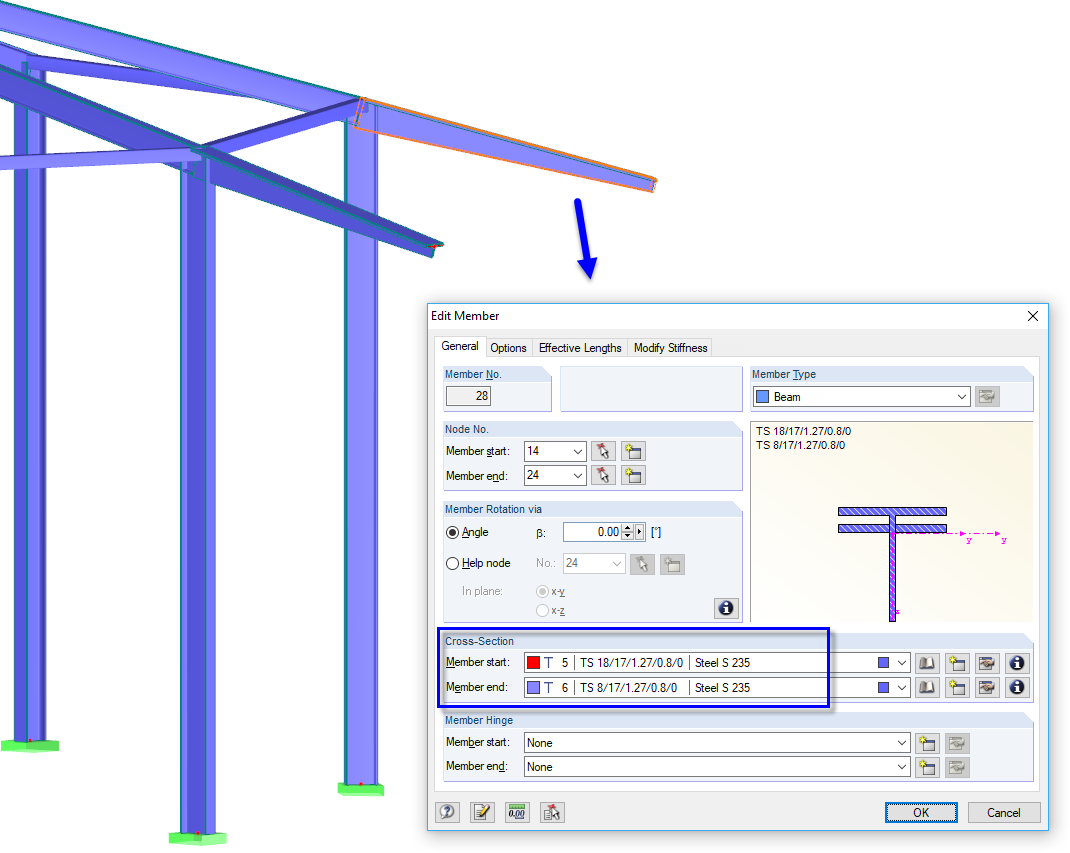

变截面杆的建模通过为杆的起点和终点定义不同的截面来实现。截面类型必须一致，例如，在杆的两端使用 I 型截面。
为了确定杆的刚度，截面值沿杆的长度进行插值。插值可以与变截面的几何形状相匹配：在线性变化的情况下，截面通常均匀地仅在高度上缩小或扩大。如果截面宽度也发生变化，建议使用二次插值方法来确定截面值。

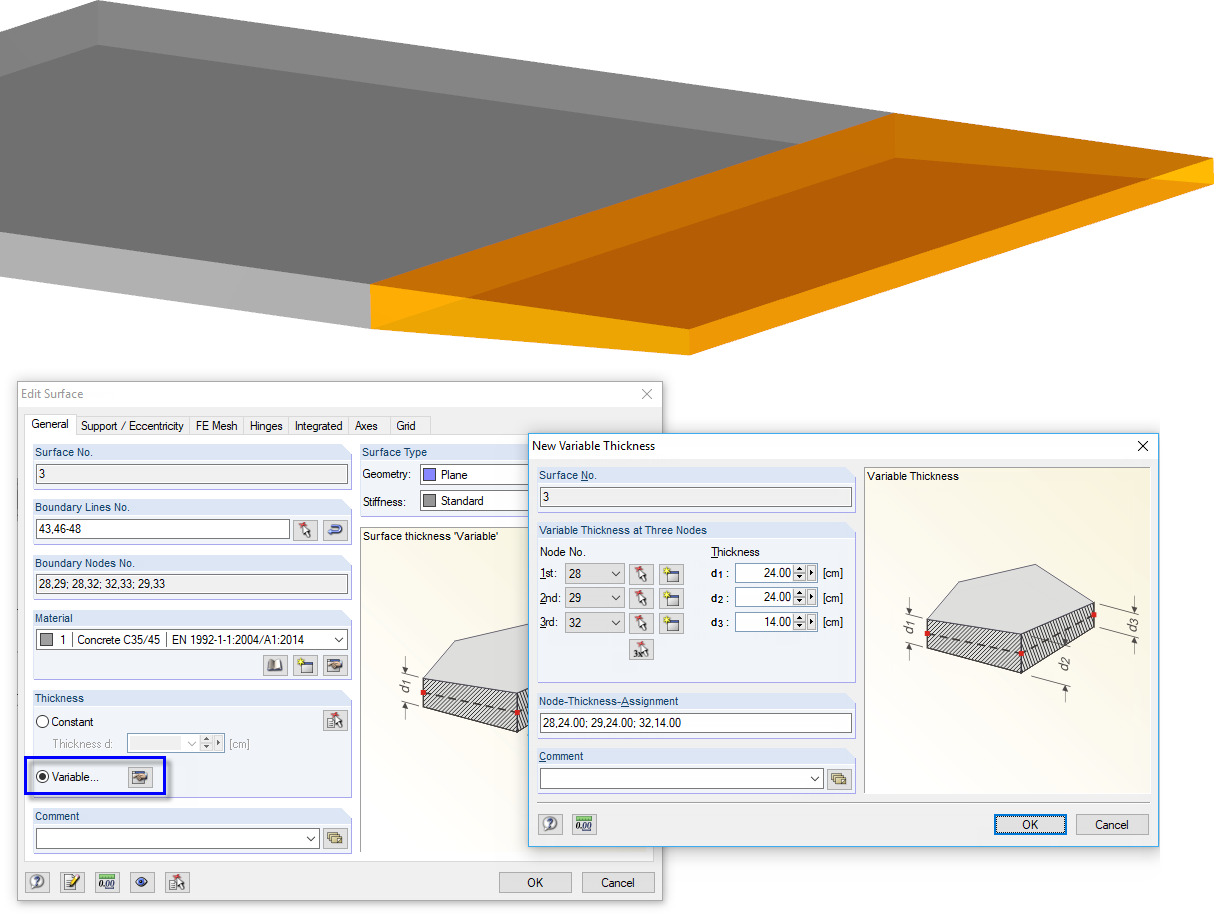

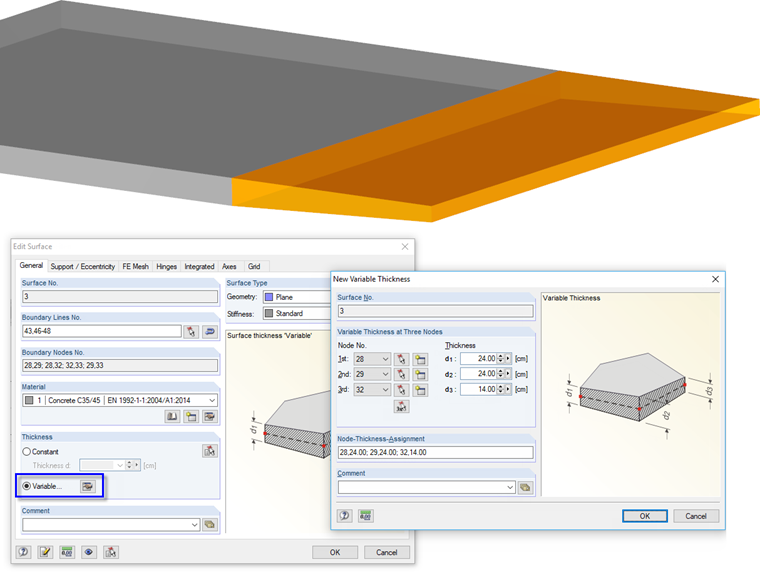

也可以通过在三个点定义线性变化的厚度来将面板建模为变截面形式。定义点可以在面板内或面板之外，只要它们位于面板的平面内即可。
设计
在如 钢结构设计 或 应力-应变计算 这样的附加模块中进行变截面杆的设计是可行的，前提是给出了统一数量的应力点。
下面的链接引导您访问 RFEM 5 版本程序中关于变截面杆的应用示例。
