面支座用于对 RFEM 中的面进行支座设置。此，需要定义支座条件 ux、uy 和 uz 以及剪切弹簧 vxz 和 vyz。对于uz方向，还可以考虑非线性作用。与“岩土工程分析”模块结合使用，弹簧常数可以直接从土体模型中导入。
面支座可以通过图形化或表格方式分配给 RFEM 中定义的任意面。支座条件可以完全设置为“刚性”，也可以通过输入弹簧刚度定义为“弹性”。
支座或弹簧 Cu,x、Cu,y、Cu,z
支座或弹簧的方向是基于分配了面支座的各个面的局部坐标系。面的局部坐标系可以通过“显示”导航器或右键快捷菜单显示。
垂直于面的支座通过输入 Cu,z 来控制。Cu,x 和 Cu,y 的输入用于描述板在 x 和 y 方向上抵抗位移的能力。
剪切弹簧 Cv,xz、Cv,yz

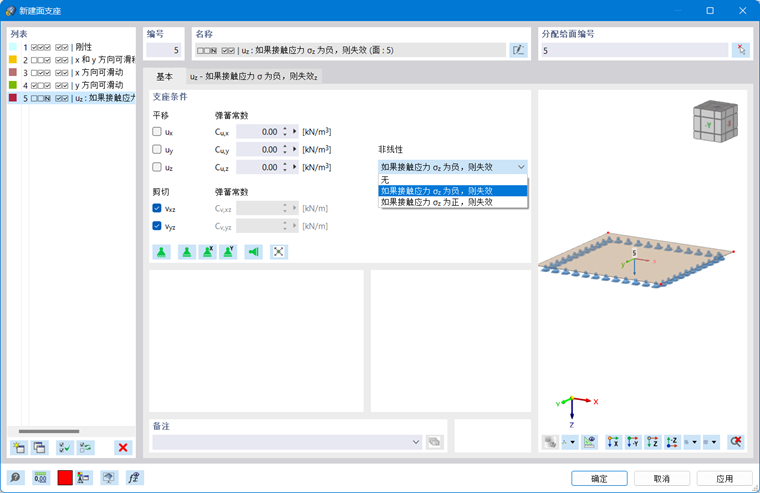

在输入 Cv,xz 和 Cv,yz 的数值后，程序将考虑地基在面的局部 x 轴或 y 轴方向上的抗剪承载能力。Pasternak 常数 Cv在多数情况下取值介于 0.1 ⋅ Cu,z（低抗剪能力）和 0.5 ⋅ Cu,z（中等抗剪能力）之间。通常情况下可取 Cv,xz = Cv,yz。如果 uz 方向的支座被设置为“刚性”（见图 01），则无法再对剪切弹簧 Cv,xz 和 Cv,yz 进行输入。
理论背景
在 RFEM 中实现的“有效地基模型”的理论依据，详见记 RFEM 5 手册第4.9章“面支座”。
面支座的结果
一旦在模型中使用了面支座，计算完成后将得到以下结果：接触应力 σz、τyz 和 τxz。在“面 | 接触应力”表中还会显示了整个面的支座反力总和。
