超级组合

超级组合是使用程序生成来自RSTAB 8 。 用户可以将模型中不同阶段的荷载工况结果叠加起来。 这个分析的背后是一个一般叠加原理: 相同的物理量是通过作用和叠加的量之间的线性关系进行组合的。

为了使结果一目了然,使用超级组合将技术力学中的叠加原理推广到 {%|000359 个施工阶段]]。 在结构力学中,一个施工阶段是一个静态的结构模型, 如果支座结构中支座构件的这种配置(角度、长度、形状)是可变的,则表明处于施工阶段。 在这种情况下,会出现一个超级组合,将多个施工阶段、不同配置的支承单元的线弹性结果进行叠加,在模型中以任意配置的包络线表示。

典型应用领域

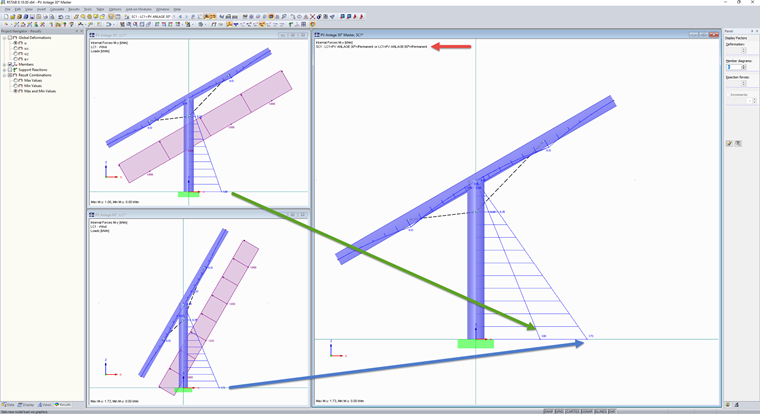

  • 液压模块定向光伏系统
  • 安装时带有临时支撑的梁模型

在 RSTAB 8 中有数据输入

超级组合在 RSTAB 8 的数据导航器中的“荷载工况和组合”→“超级组合”中进行管理。 可以将多个模型文件中的荷载状况和一个类似的结构进行组合,

信息

在第一代 RFEM 6 和 RSTAB 9 中,对施工阶段的计算可以将{%!/zh/products/fem-structural-analysis-software-rfem/add-ons-for-rfem-6/additional-analysis/construction-stages-analysis 施工阶段分析 (CSA)]]。
