基础是结构设计中至关重要的元素，为建筑物和基础设施提供必要的支持和稳定性。无论您是在设计金属建筑的混凝土基础，还是在进行风力涡轮机基础设计，或仅仅是探索钢筋混凝土设计，了解混凝土基础设计的基础知识至关重要。要了解有关此主题的更多信息，请查看我们的知识库文章：
此文章将探讨使用RFEM 6的混凝土基础附加模块创建混凝土基础的过程。通过使用此强大工具，工程师可确保符合国际标准，如欧码2和欧码7。附加模块优化基础类型、材料选择和岩土检测，简化设计过程并确保透明性。
混凝土基础附加模块的关键功能
混凝土基础附加模块通过提供多个关键功能来增强基础设计过程，例如：
- 基础类型: 轻松设计钢筋和非钢筋基础板、桶式基础、块基础和阶梯式基础。
- 岩土设计检测: 按照欧码7进行基本的地面失效、滑移设计、平衡极限状态、隆起极限状态等检测。
- 钢筋混凝土设计: 按照欧码2进行深入的弯曲设计、冲切剪力和最小钢筋检测。
- 图形和表格输出: 获取清晰的可视化图和详细的钢筋需求表。
- 设计透明性: 通过极限状态和使用性极限状态检测确保准确性和清晰度。
在RFEM 6中创建混凝土基础的逐步指南

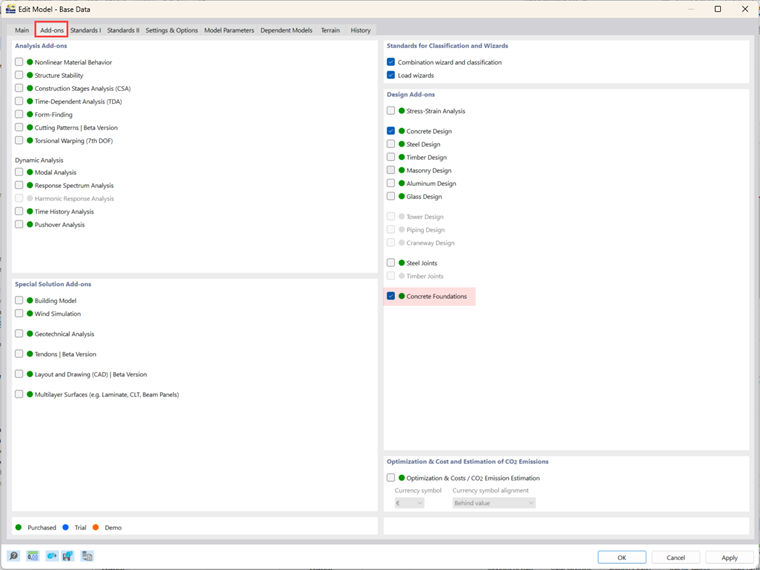

使用混凝土基础附加模块设计混凝土基础直观且高效。一旦激活（图1），该附加模块将在RFEM 6的数据导航器中可用，位于基础类型和混凝土基础文件夹下（图2）。
第1步：选择基础类型

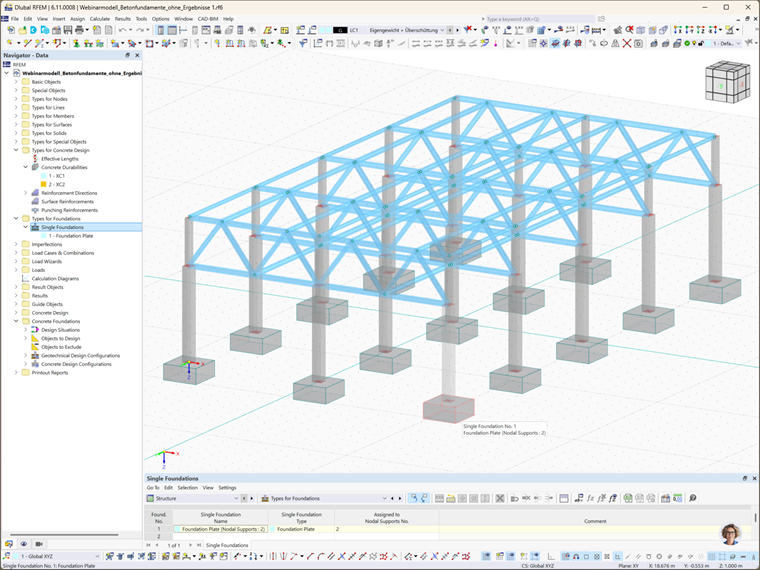

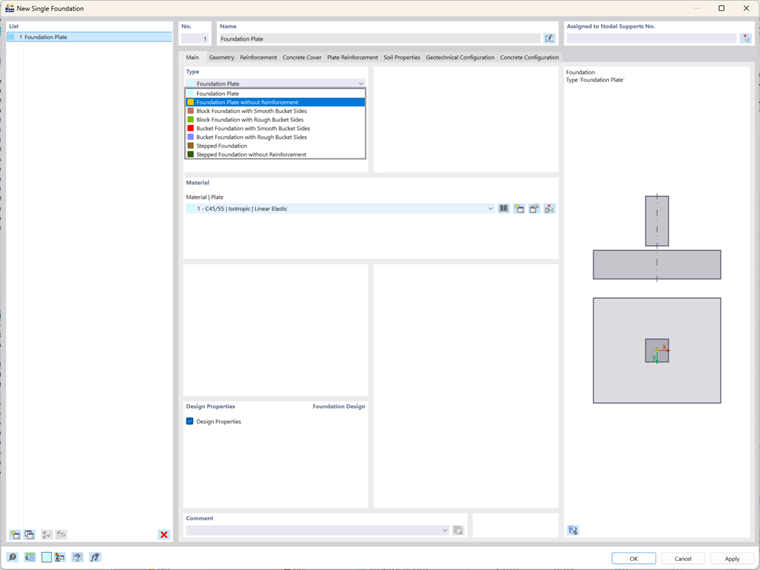

首先，从RFEM 6的数据导航器中的基础类型文件夹中打开新建单个基础窗口（图2），并从下拉菜单中选择适当的基础类型（图3）。可用的基础类型包括：
- 基础板（有或没有钢筋）
- 块基础（光滑或粗糙侧面）
- 桶式基础（光滑或粗糙侧面）
- 阶梯式基础（有或没有钢筋）
在此示例中，我们选择钢筋基础板。
第2步：定义基础几何形状

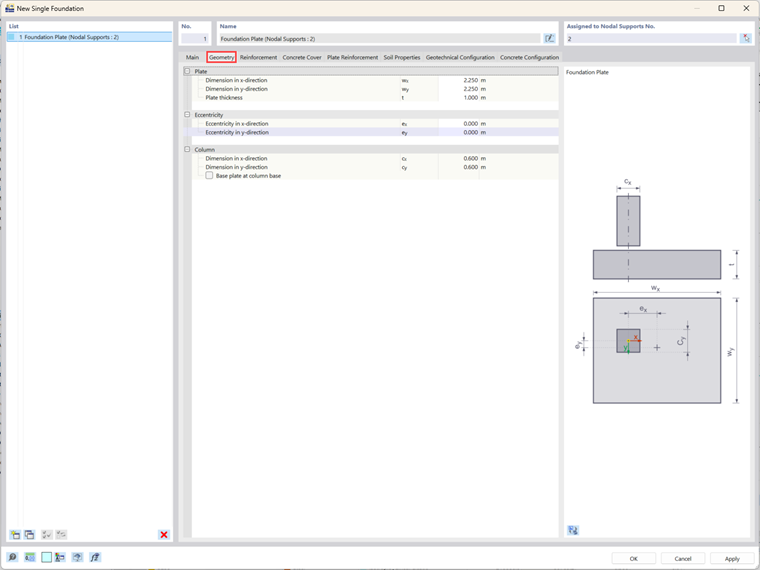

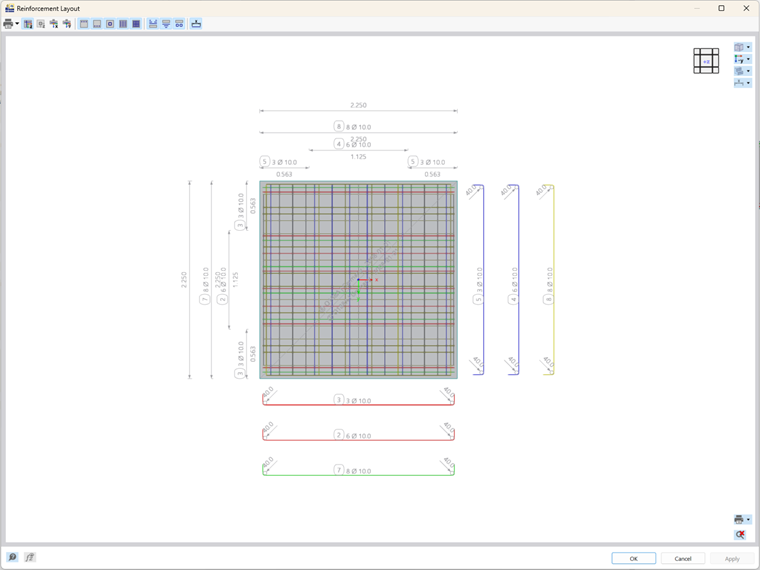

选择基础类型后，定义其几何形状。对于所选的基础板，在X和Y方向上设置尺寸，并指定板的厚度（图4）。您还可以定义基础上方柱的偏心和柱的尺寸。如果将基础分配给节点支撑，这些细节将自动从现有模型中检索。这确保了几何形状与RFEM 6的其他工具无缝集成，如设计钢建筑基础时的钢接头附加模块。
第3步：混凝土覆盖和耐久性
混凝土覆盖层由混凝土耐久性设置决定。这些设置可从数据导航器的混凝土耐久性文件夹中访问。如果已定义这些设置，则混凝土覆盖层会自动确定。显示相关标准规定的最小混凝土覆盖层。或者，您可以通过选择“用户定义”选项手动定义覆盖层，允许为截面的每个侧面设置自定义值。
第4步：钢筋定义

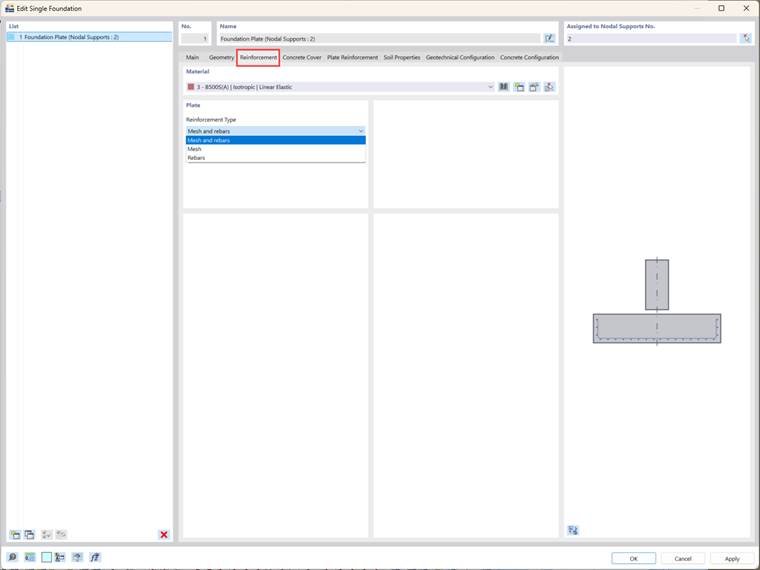

在此步骤中，选择钢筋选项（网格、钢筋或两者）及相应的材料（图6）。钢筋在结构基础设计中起着至关重要的作用，确保基础能够支撑所需的负载。一旦选择了钢筋类型，您可以进一步指定钢筋细节。

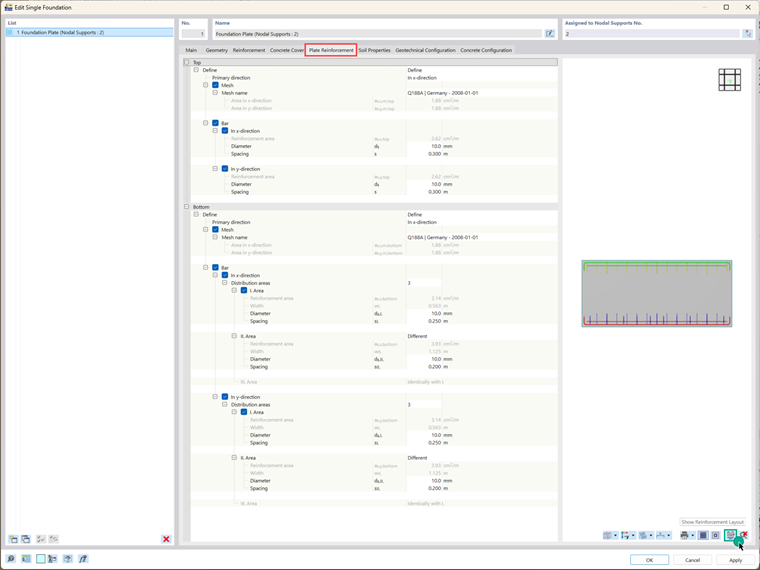

例如，在钢筋基础板的情况下，可以定义顶部和底部板的钢筋（图7）。在先前选项卡中选择的钢筋类型决定了本节中可用的输入选项。在此示例中，选择了网格和钢筋，并为顶部和底部层分别定义了其相应的属性（图7和图8）。
第5步：定义土壤特性
土壤特性选项卡允许您定义关键的土壤特性。您可以将土壤模型为单层（或在未来版本中为多层），并指定子土条件，如排水或未排水土壤（图9）。不同的土壤材料可以分配给基础板周围的区域，如板下、旁边和上方区域。在土壤参数部分，您可以定义其他土壤特征，包括摩擦角、地下水位和地覆盖厚度。
第6步：配置设计设置
必须指定两个基本的设计配置：

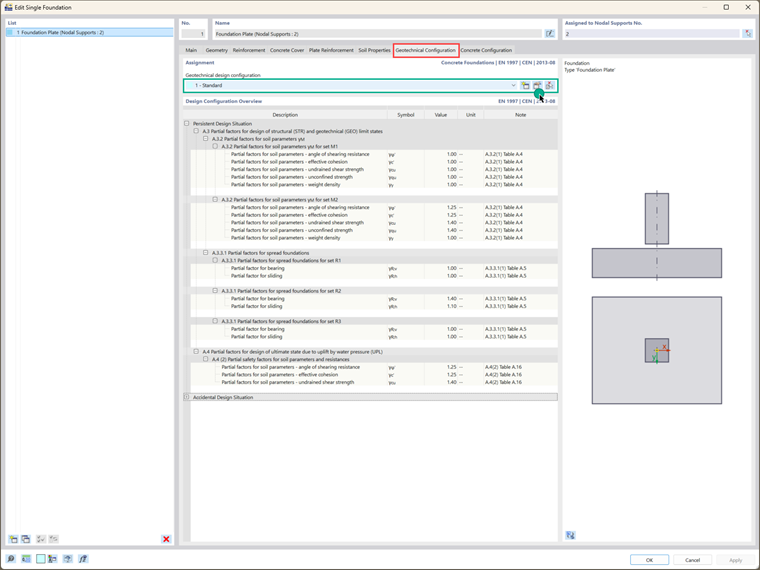

- 岩土设计配置: 包括设计荷载、地面失效、滑移、平衡极限状态、隆起极限状态和偏心载荷等参数。您可以选择现有的岩土配置，编辑或创建新的配置。概况将显示如图10所示。

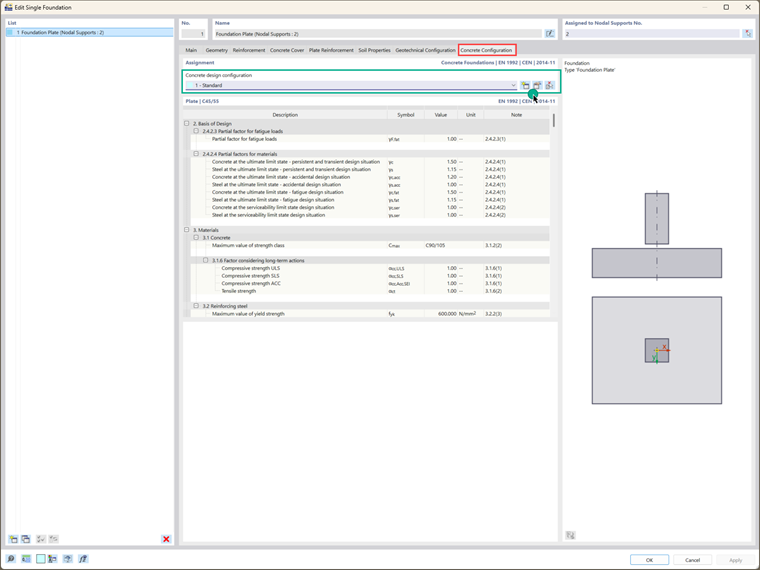

- 混凝土设计配置: 在这里定义混凝土设计参数，包括冲切剪力、最小和最大钢筋以及设计截面的定位。同样，您可以选择现有的岩土配置，编辑或创建新的配置（图11）。
结语
通过这种方式，混凝土基础已成功创建，并已定义基本设计参数。未来的文章将探讨分析和设计过程的下一步，包括对额外基础荷载的考虑、相应的荷载组合以及各种基础类型所需的具体设计计算和检测。这些见解将帮助您充分优化您的基础设计，以满足不同结构条件的独特要求，并从RFEM 6的混凝土基础附加模块提供的优秀功能中受益。
