En este seminario web, la carga se introduce con la ayuda de superficies de transferencia de carga. Estas superficies no tienen rigidez propia, pero las cargas actuantes se distribuyen a los bordes u objetos integrados con rigideces.
Crear superficies de transferencia de carga

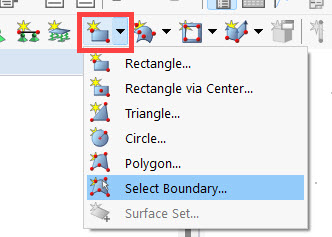

Puede crear una nueva superficie haciendo clic en la flecha pequeña junto al botón
y luego en ' Límite '.

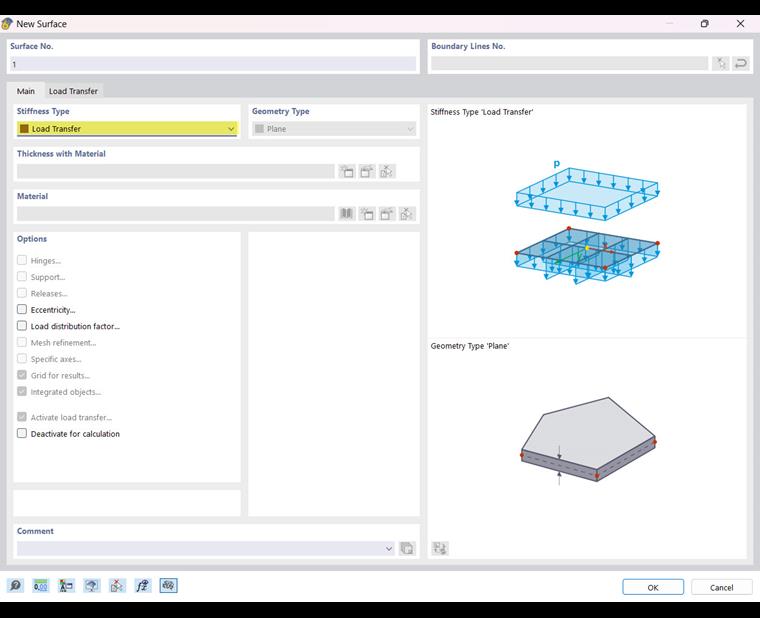

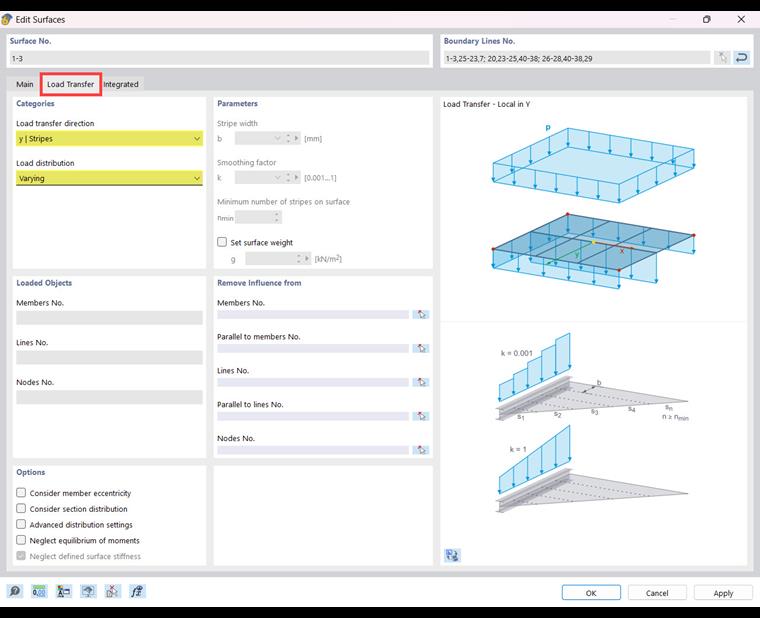

Una distribución de la carga ortótropa siempre se lleva a cabo a través de las áreas de transferencia de carga, para las cuales usted mismo puede determinar la dirección de transferencia de la carga. También es posible especificar si la distribución de la carga se hace variable o constante. Con una distribución de carga constante, todos los objetos a los que se distribuye la carga reciben una carga constante. Seleccione el tipo de rigidez Transferencia de carga y especifique en la pestaña del mismo nombre para el ejemplo de las superficies de cubierta que se supone una transferencia de carga variable en la dirección Y.
Después de confirmar la entrada, puede seleccionar las líneas de contorno de las superficies en el área de trabajo. Cree las tres superficies de cubierta de esta manera y cierre la selección con un clic derecho.
Cargas y casos de carga
A continuación, se pueden aplicar cargas a las superficies que se acaban de crear. Estos se pueden crear usando el botón
. Defina el tamaño de la carga en el caso de carga de peso propio para este ejemplo a 1,5 kN/m2.

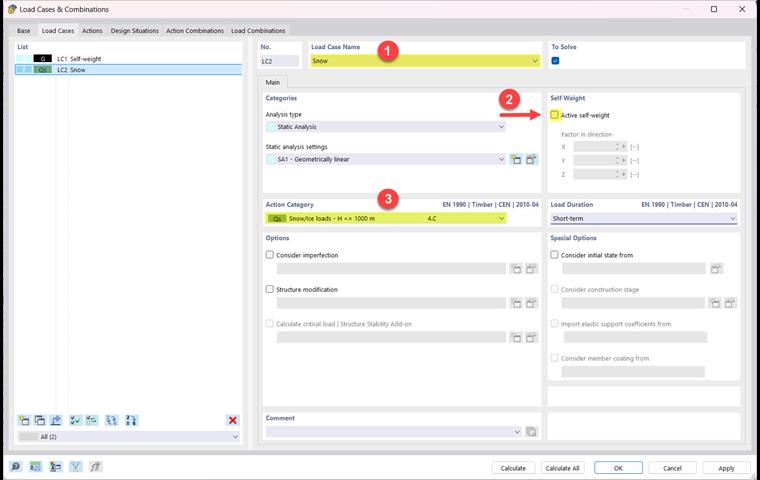

Además del caso de carga de peso propio, se debe considerar un caso de carga de nieve. Para hacer esto, cree un nuevo caso de carga en la barra de herramientas mediante
, desactive el peso muerto y seleccione la categoría de acción 'Cargas de nieve/hielo' para una capa por debajo de los 1000 m.

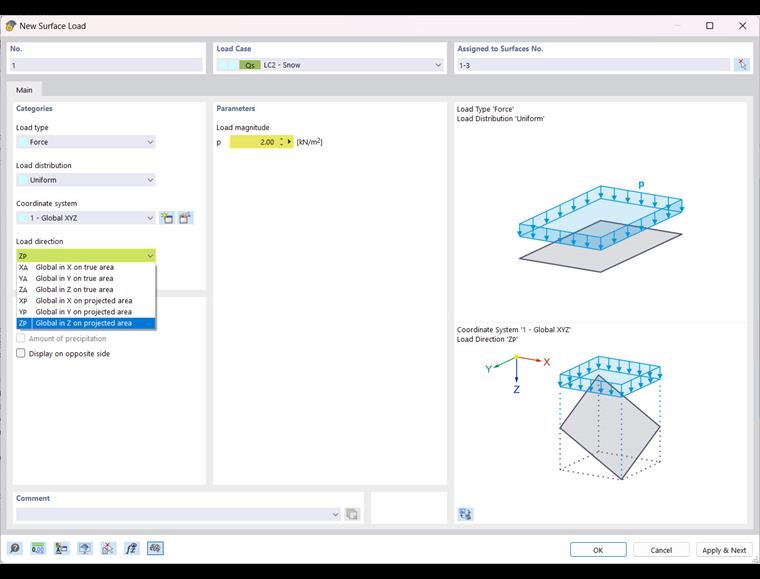

Para este caso de carga, cree una nueva carga superficial en las tres superficies del techo con un tamaño de carga de 2 kN/m2 en la dirección Z proyectada.
Combinaciones de cargas
Utilice el botón

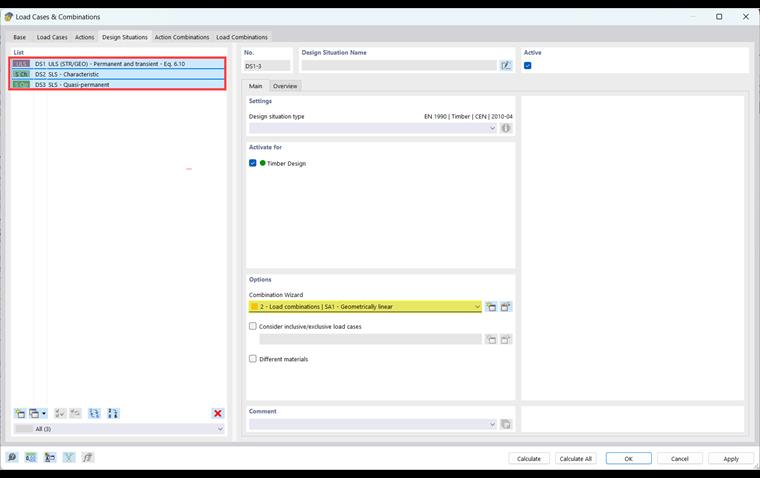

para abrir el cuadro de diálogo ' Casos de carga y combinaciones '. En las distintas pestañas, puede especificar qué acciones y combinaciones de carga se van a calcular. Puede encontrar más información sobre las distintas opciones aquí. Para este seminario web, es suficiente definir un análisis de primer orden para todos los diseños. Esto es posible en la pestaña ' Situaciones de diseño '.
