Análisis de diseño
Puede mostrar los resultados del diseño seleccionando una o más situaciones de diseño en la tabla bajo la categoría "Diseño de madera" y luego haciendo clic en el botón

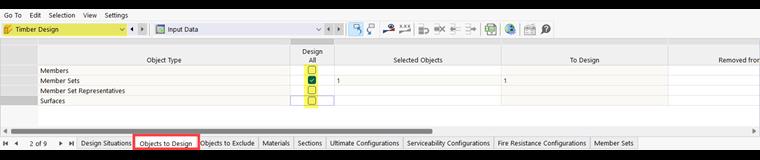

. En la pestaña "Objetos a diseñar", también puede especificar qué tipos de objetos se van a diseñar, por ejemplo, sólo el conjunto de barras que se corresponde con la viga lateral.
Detalles de cálculo

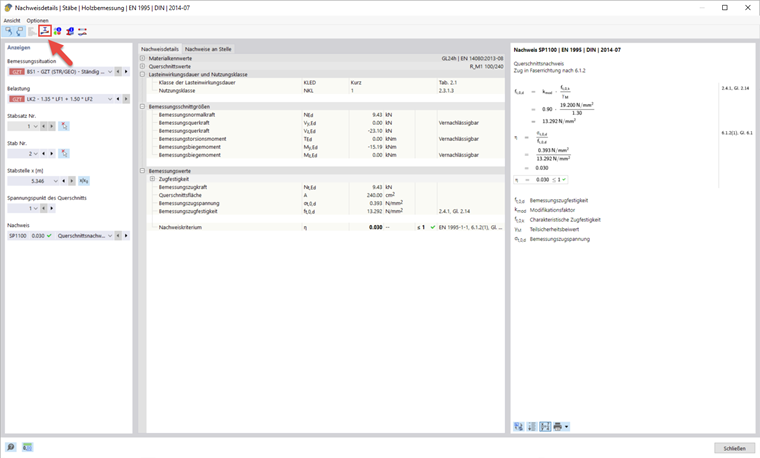

Después del cálculo, se muestra una vista general en la tabla de comprobaciones de cálculo, cuyo criterio de cálculo no se cumple y otros errores que han surgido en las comprobaciones de cálculo. Haga clic en una fila de la tabla para marcar las ubicaciones más tensas de la sección en este diseño con una flecha roja. Haga doble clic en la fila de la tabla relevante para abrir los detalles del diseño. Aquí puede ver las fórmulas del cálculo en la sección del cuadro de diálogo a la derecha y mostrar el cálculo con pasos intermedios utilizando
.
solo muestra el criterio de cálculo. Utilice el botón
en la esquina superior izquierda del cuadro de diálogo para mostrar los diagramas de resultados en la sección.
Relación de diseño del conjunto de barras

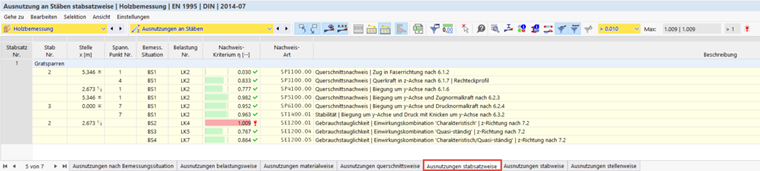

La tabla muestra los resultados del cálculo en la categoría "Relación de cálculo en barras", ordenados según varios criterios. Entre otras cosas, las "Razones de cálculo por conjunto de barras" le muestran qué resultados de cálculo relacionados con el conjunto de barras se han calculado.
