Figura de pandeo a escala

Al seleccionar el tipo de imperfección 'Modo de pandeo', puede calcular un modo de imperfección basado en una imperfección creada con el -rstab-9/adicional -analisis/estructuras-estabilidad estabilidad de la estructura

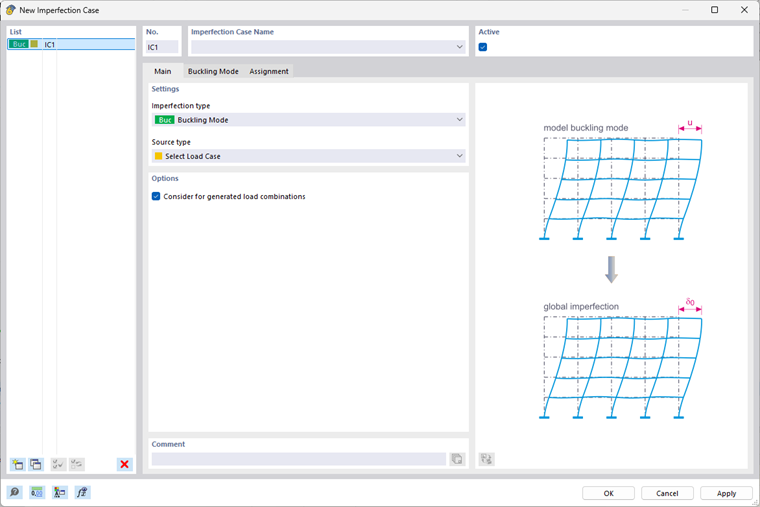

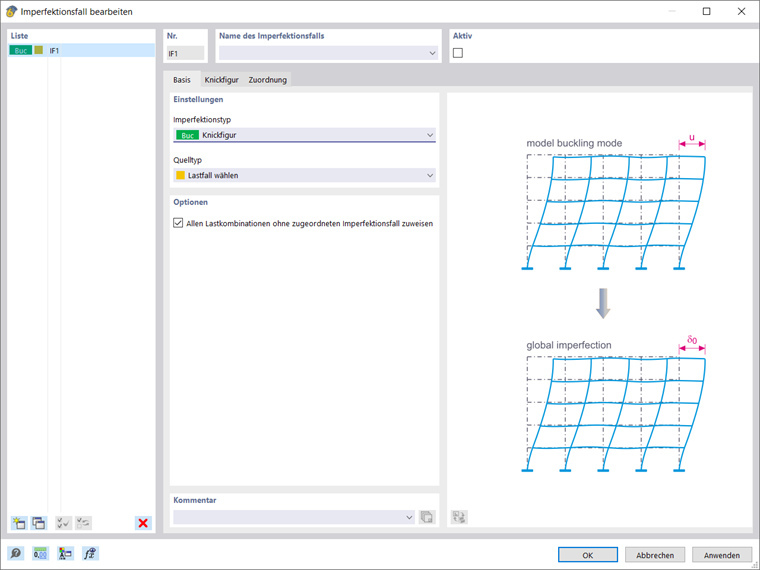

01 Tipo de imperfección Forma de pandeo

Modo de pandeo

Seleccione un caso de carga o combinación de carga como el origen de la deformada del modo. Para este caso de carga o combinación de cargas, la opción ' debe calcular la carga crítica | Complemento Estabilidad de la estructura'. El número de la deformada del modo también se especifica en este cuadro de diálogo.

Si desea generar la imperfección a partir del modo de pandeo de una combinación de cargas, tiene que copiarla previamente y desactivar la consideración de imperfecciones. Luego, seleccione la combinación de carga copiada como base para la imperfección.

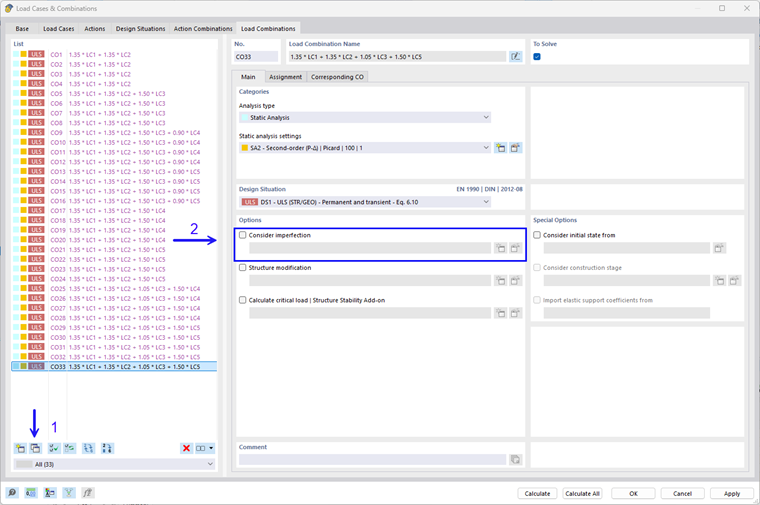

02 Copie la combinación de carga para las imperfecciones de la configuración de pandeo

Magnitud de imperfección

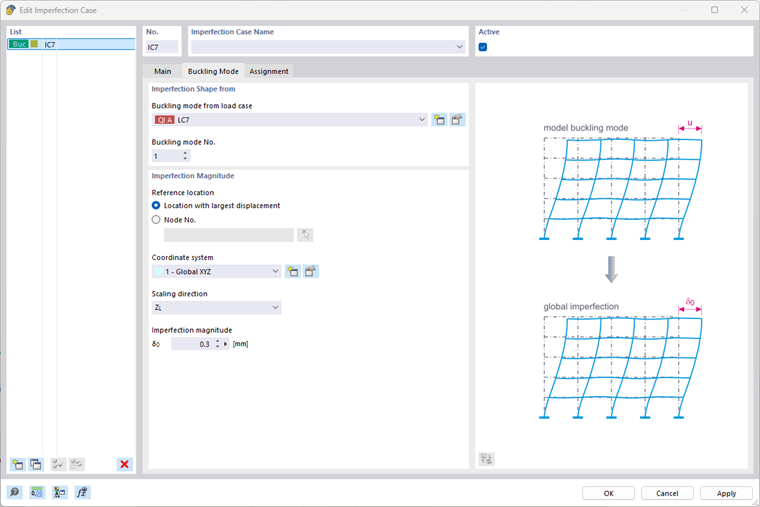

Luego, seleccione un punto de referencia y una dirección de escala para escalar el modo de pandeo. Primero se normaliza el modo de pandeo seleccionado, luego se ajusta la escala de todos los componentes para que se alcance el valor de deformación especificado en la dirección seleccionada en el punto de referencia.

Especifique el valor de deformación para la escala directamente o utilizando una fórmula. Usando fórmulas, puede definir la dependencia en una longitud de barra.

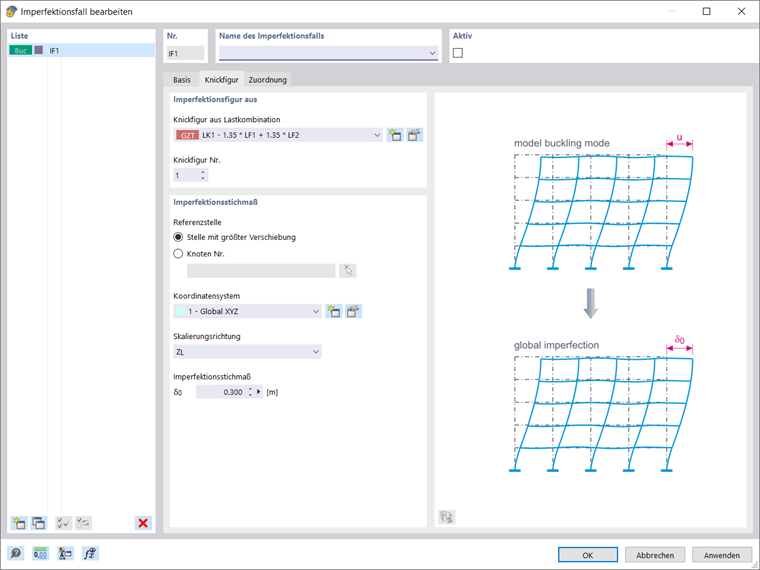

03 Editar la imperfección de la forma de pandeo

Cálculo del caso de imperfección

Después de calcular el caso de imperfección, se obtienen las deformaciones escaladas de la estructura considerada como una imperfección como resultado del 'Análisis estático'. Este tipo de imperfección no se tiene en cuenta por las cargas equivalentes, sino por un desplazamiento de los elementos finitos en el cálculo.

Si el caso de imperfección se asigna a un caso de carga o a una combinación de cargas a calcular, el cálculo del caso de imperfección se realiza automáticamente.
