La definición de rigidizadores transversales de barras le permite definir las condiciones de contorno para el alabeo ω al calcular barras con 7 grados de libertad. Puede especificar la rigidez del muelle de alabeo en un punto determinado directamente o hacer que se calcule automáticamente para los tipos disponibles (consulte también la sección Muelle de alabeo resultante).
Asignación a una barra o conjunto de barras
Los rigidizadores transversales de barras están organizados en RFEM y RSTAB como un 'Tipo para barras'. Por lo tanto, puede asignar los rigidizadores transversales de barras a una o más barras utilizando el cuadro de diálogo Editar barra, seleccionándolos en el cuadro de diálogo Rigidizador transversal de barra o mediante la tabla de entrada.
Además, es posible asignar los rigidizadores transversales de barras a un conjunto de barras. La posición relativa de los tipos de rigidizadores se refiere entonces a la longitud de todo el conjunto de barras. Tenga en cuenta que los rigidizadores transversales de barras se pueden asignar o bien a la barra o al conjunto de barras superior.
Tipo y posición del rigidizador

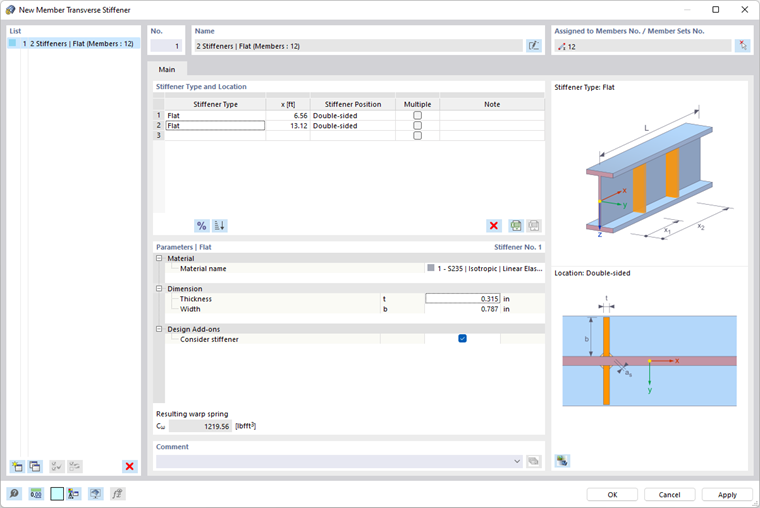

En la sección Tipo y posición del rigidizador, especifique todos los tipos de rigidizadores y sus posiciones. Haga clic en el botón
para intercambiar entre la entrada relativa y absoluta de la posición. Haga clic en el botón
para ordenar la lista según las posiciones.
Los siguientes tipos están disponibles actualmente:
- Rigidizadores planos
- Chapas frontales al inicio y final de la barra
- Secciones en U
- Secciones angulares (conexión de ambos lados al alma rigidizada)
- Pilares conectados al inicio y final de la barra
- Coacciones al alabeo
Dependiendo de la sección de la barra, puede haber restricciones en la asignación de los tipos. Para secciones generales (p. ej. de RSECTION) solo se permiten rigidizadores del tipo 'Muelle de alabeo '. Si se asigna un tipo de rigidizador incompatible, se muestra el mensaje de advertencia correspondiente.
Algunos tipos de rigidizadores (como los rigidizadores planos) requieren introducir la posición del rigidizador (izquierda, derecha o en ambos lados). En este caso, el lado izquierdo significa el lado que se encuentra en la dirección y negativa.
Seleccione la casilla 'Múltiple' para agregar más rigidizadores del mismo tipo a una viga. En los parámetros, ahora puede especificar el número de rigidizadores y la recurrencia de la desviación.
Parámetros
En esta sección del cuadro de diálogo, define las propiedades principales de cada tipo de rigidizador. En la mayoría de los casos, esto requiere la información sobre el material y las dimensiones del rigidizador.
Si también ha activado uno de los complementos de cálculo Cálculo de acero o Cálculo de aluminio, la casilla 'Considerar el complemento de cálculo' se vuelve disponible. Para obtener más información sobre cómo considerar los rigidizadores transversales en los complementos de cálculo, consulte los capítulos correspondientes de los manuales sobre los complementos:
- Rigidizadores transversales de barras (Cálculo de acero)
- Rigidizadores transversales de barras (Cálculo de aluminio)
Muelle de alabeo resultante
El muelle de alabeo resultante se calcula automáticamente para cada tipo de rigidizador transversal y la sección actual de acuerdo con los parámetros introducidos. El valor se muestra en el área de diálogo inferior, siempre que haya un valor único para todas las situaciones. De lo contrario, los valores máximo y mínimo se muestran en este campo (por ejemplo, cuando se utilizan varias barras con diferentes alturas de sección). Las fórmulas de cálculo para diferentes tipos de rigidizadores de alabeo se pueden encontrar en el artículo técnico Cálculo de muelles de alabeo para su consideración en el análisis de pandeo torsional para secciones abiertas.
Al especificar un muelle de alabeo, la rigidez introducida se aplica en el punto definido. También puede utilizar el enfoque de una tensión de curvatura rígida.
Cálculo de barras con 6 grados de libertad
Al calcular barras con 6 grados de libertad, los rigidizadores transversales de barras no influyen en la rigidez del sistema. Sin embargo, puede considerarlos al calcularlos con los complementos Cálculo de acero y Cálculo de aluminio marcando la casilla 'Incluir en el complemento de cálculo' (consulte también la sección parámetros).
