Entrar en la estructura

Se usaron varios objetos base en RFEM para modelar el ala. Además de los tipos y opciones para líneas, superficies y sólidos que se describen aquí, hay algunas otras funciones que se pueden encontrar en el -manual de RFEM/rfem-6/000025.

Crear línea

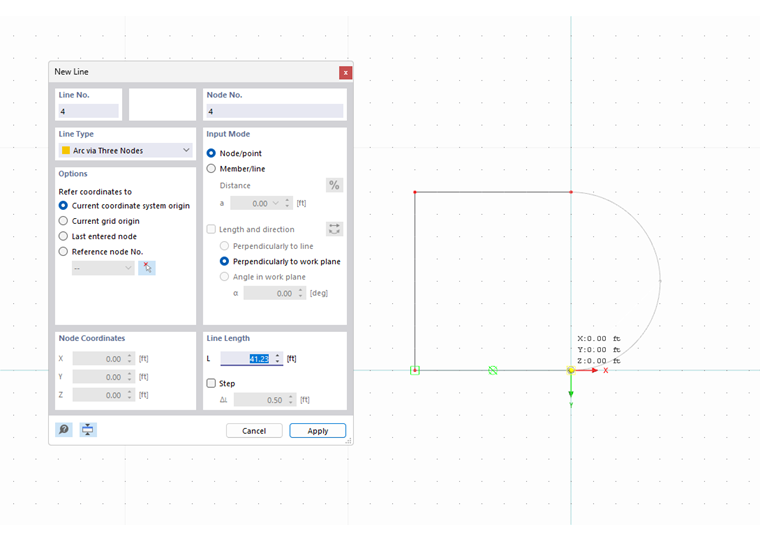

Utilice el botón Nueva línea para crear una nueva línea. Para la entrada es suficiente hacer clic en el punto inicial y final de la línea en el plano de trabajo.

Primero, use el tipo de línea 'Línea única' para crear un cuadrado que esté abierto a la derecha. Luego cambie al tipo 'Arch' y cierre el lado derecho con él.

Crear superficie

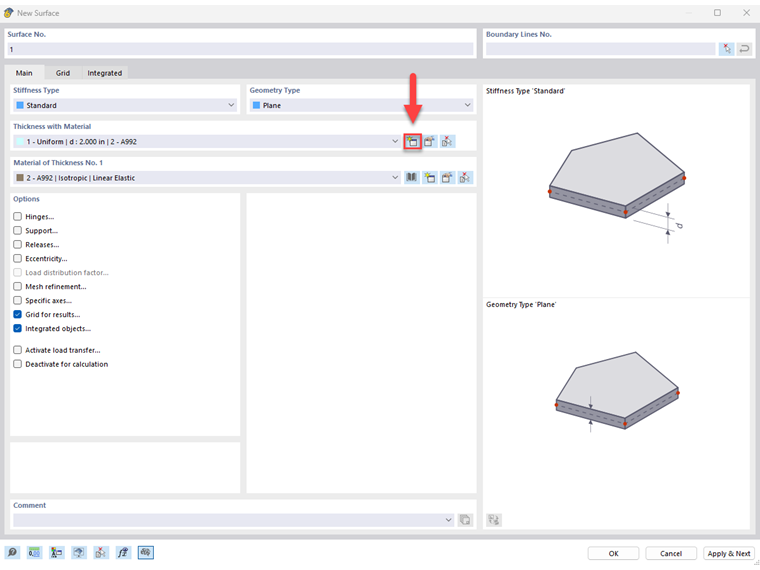

Ahora puede usar las líneas creadas como límite para un área. Para hacer esto, use el tipo de superficie ' Seleccionar límite '.

Primero, queremos crear la superficie con un espesor de 1 mm con el tipo de rigidez ' Estándar '. Después de extruir el volumen, el tipo de rigidez cambia automáticamente a ' Sin espesor '.

Información

En general, se pueden crear nuevos objetos en RFEM a través de Crear una nueva longitud eficaz . El botón Editar longitud eficaz permite editar un objeto existente y con Material von Objekt in Grafik übernehmen... se pueden adoptar las propiedades de una parte estructural determinada del gráfico.

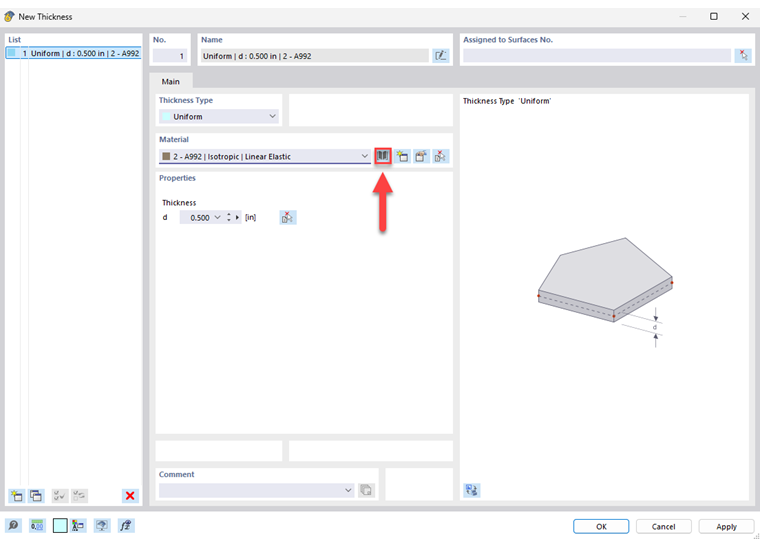

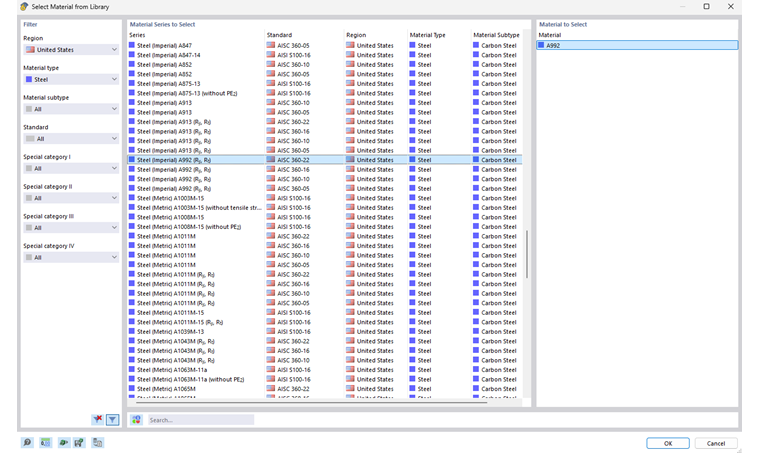

Cree un nuevo espesor usando Crear una nueva longitud eficaz y asígnele un material. En RFEM 6 se proporciona una biblioteca para materiales, que puede abrir con Aus Netzbibliothek importieren... . En el seminario web se utilizó un acero S235.

Finalmente, debe seleccionar las líneas que van a servir como delimitación del área.

Abertura

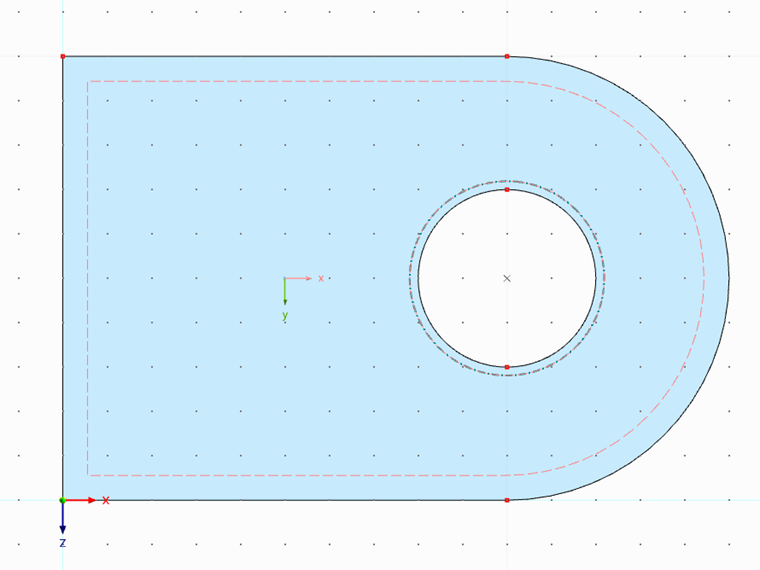

Para crear una abertura circular en la superficie, use la opción 'Círculo' del botón Nueva abertura . Seleccione el punto [X: 10 cm/Y: 0 cm/Z: -5 cm] y un radio de 2 cm. Puede finalizar la entrada con un clic derecho.

A continuación, se divide la línea de contorno de la abertura para simplificar el modelado de los sólidos de contacto posteriormente. Para hacer esto, cree un nudo adicional en el punto más alto del círculo en la dirección Z. Seleccione la abertura con los dos nudos y luego divida la línea circular usando el botón Conectar .

Generar volumen

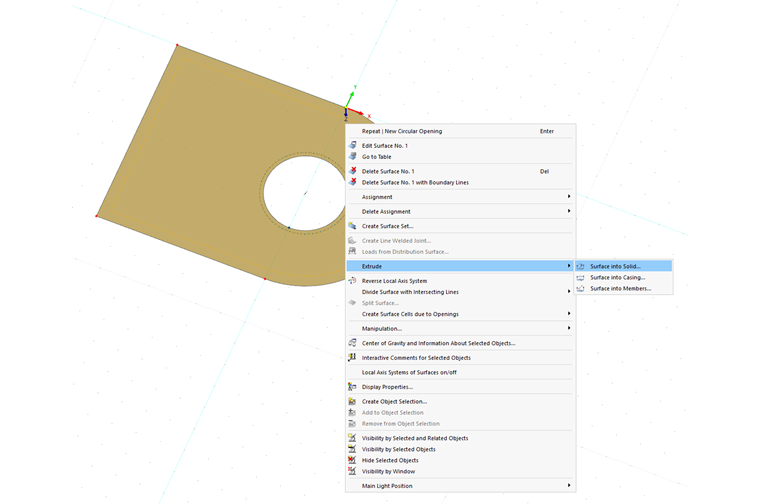

La función ' Extrusión ', que se puede encontrar en el menú contextual de una superficie, es una forma sencilla de expandir una superficie en un sólido.

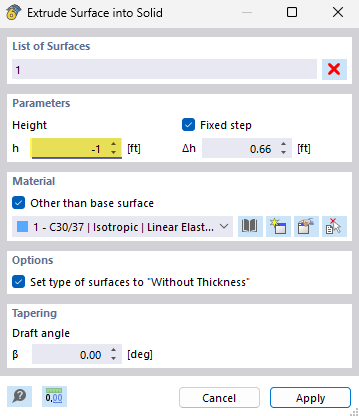

En el cuadro de diálogo correspondiente, puede especificar la altura del sólido. Por ejemplo, la solapa debe tener 7 cm de ancho. También es útil establecer la opción 'Tipo de superficie en "Sin espesor"' para que la superficie sólo sirva como límite para el sólido.
