Este capítulo explica cómo crear soldaduras en línea. Para hacer esto, se inserta una arandela adicional en el modelo, al cual se suelda el soporte. Dado que la soldadura no se puede unir a una superficie sin un espesor, es decir, directamente sobre el sólido, se deben crear superficies adicionales entre el volumen y la placa de montaje.
Superficies de conexión del modelo

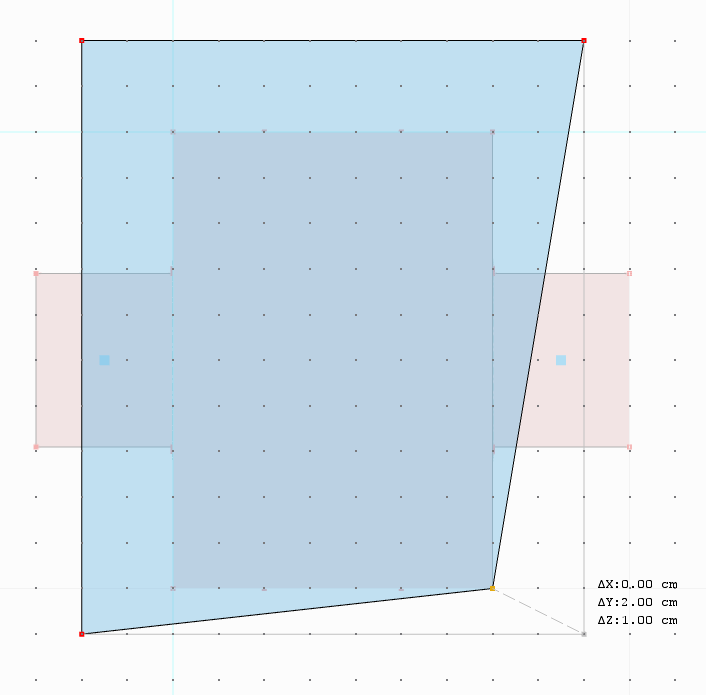

Copie la placa posterior de la solapa en -2 cm en la dirección X y amplíela arrastrando y soltando las esquinas hacia afuera en 2 cm.

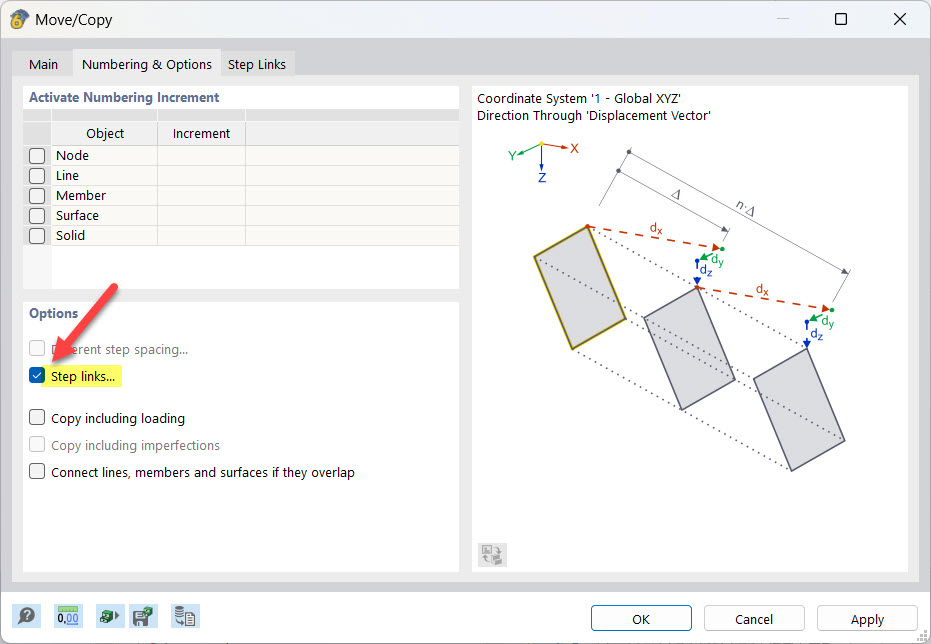

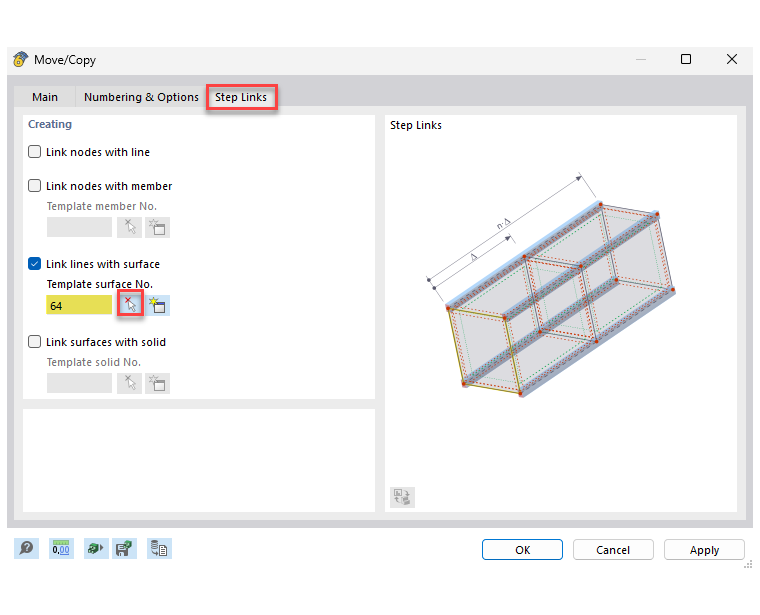

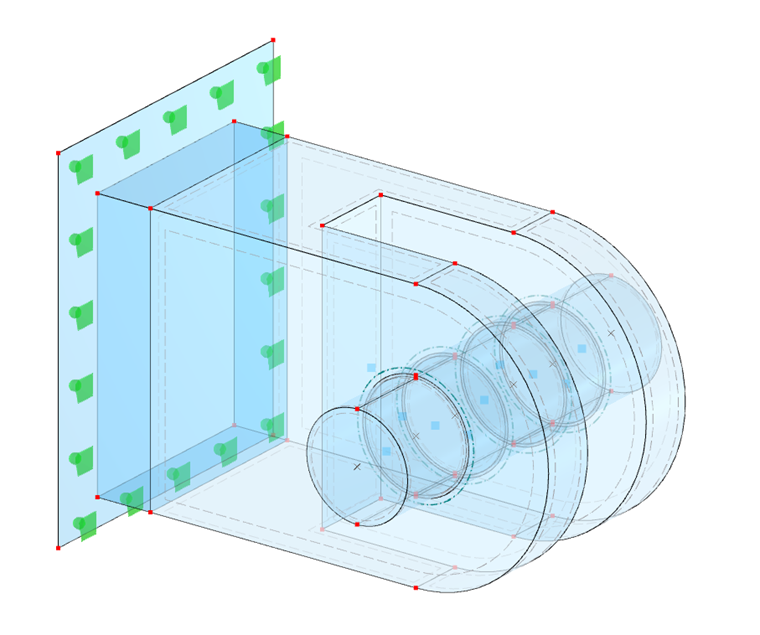

Ahora seleccione las líneas en el borde de la superficie límite del volumen y cópielas en -2 cm. Active el enlace del paso en la pestaña 'Numeración y opciones' y especifique en la pestaña correspondiente que las líneas se conectarán con superficies. La unión soldada en línea ahora se puede modelar entre estas superficies y la arandela de fijación.
Crear uniones soldadas en línea

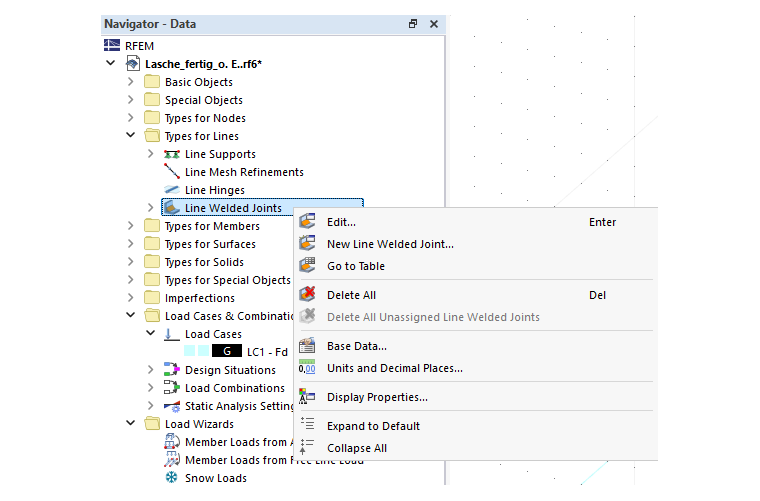

Se puede crear una nueva soldadura de línea en 'Tipos para líneas' en el navegador.

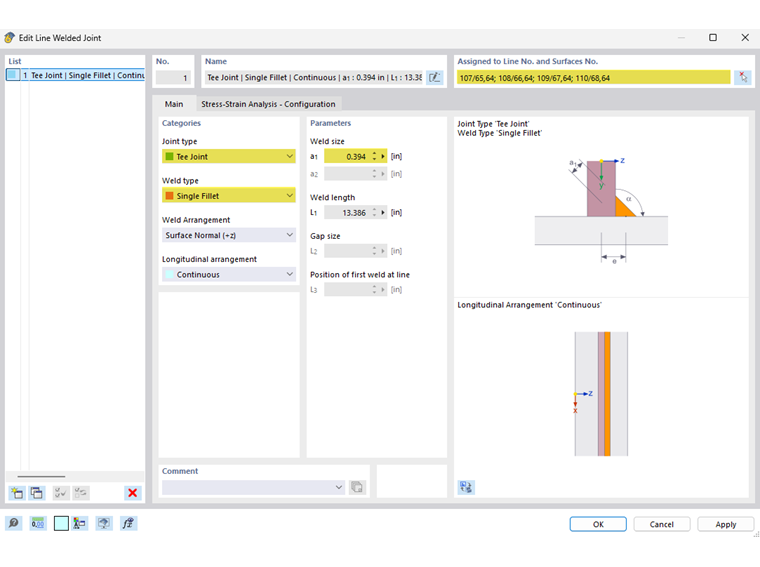

Puede elegir entre los diferentes tipos de conexión y tipos de soldadura y definir parámetros adicionales según su elección. El tipo de conexión se muestra gráficamente en el área de la derecha del diálogo.
En el seminario web se utilizó una unión en T con soldadura de ángulo '.

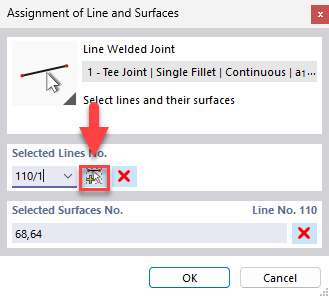

Al asignar la unión de soldadura de línea en el gráfico, primero debe seleccionar la línea a lo largo de la cual se extiende la unión de soldadura de línea. Luego seleccione la superficie a conectar y luego el disco de fijación. La siguiente conexión de soldadura de línea se puede asignar usando el botón
.

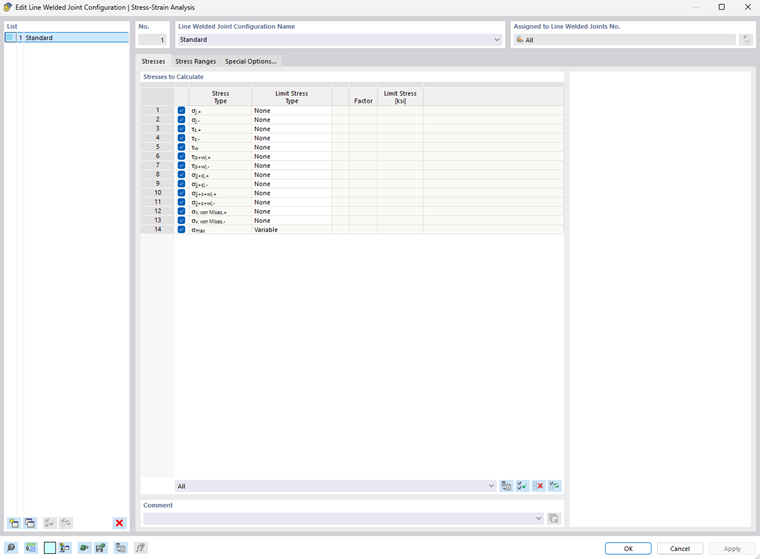

En la pestaña 'Cálculo tensión-deformación - Configuración ', se puede editar y asignar la' configuración de la unión soldada en línea '. En la configuración, puede seleccionar las tensiones a calcular y especificar las tensiones límite. Para especificar una tensión límite definida por el usuario, seleccione el tipo de tensión límite "Usuario". Esto hará que el campo en "Personalizado. Tramo límite. [N/mm2 ] "liberado.
