Esta sección explica cómo puede restar un volumen dado de un sólido existente. El tipo de volumen 'Agujero' le ofrece esta posibilidad. En el seminario web se creó un cuboide con este tipo de volumen y se generó una incisión en el medio del colgajo.
Para crear el cuboide, primero se ajusta el plano de trabajo.
Utilice el botón

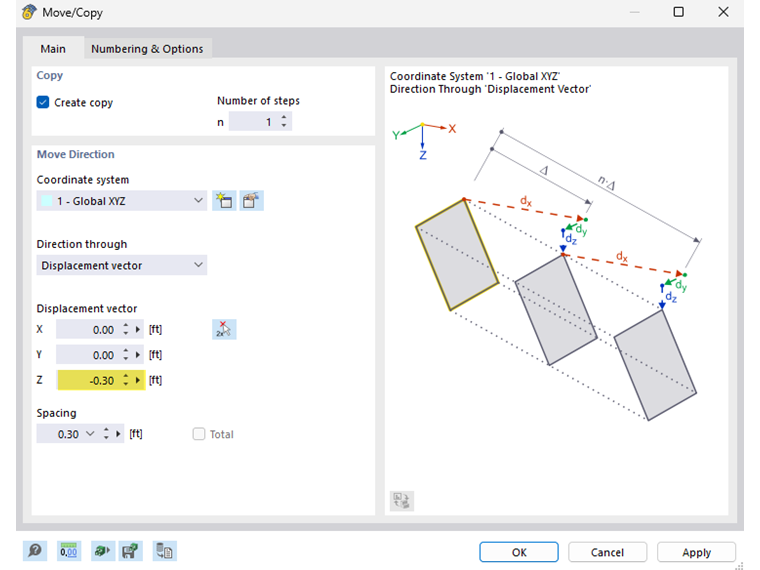

para copiar la esquina superior izquierda de la estructura en -2 cm en la dirección Z. En particular, asegúrese de que la opción 'Hacer una copia' esté activada. Luego, establezca este punto como el origen de la rejilla y gire la rejilla en el plano XY.
Consejo
El botón
se puede usar para mover el origen del plano de la rejilla en el gráfico.
Consejo
Puede usar las opciones del botón
para mostrar u ocultar los objetos seleccionados o para cancelar el modo de visibilidad.
Ahora coloque un área rectangular entre los puntos [X: 5 m / Y: 5 m/Z: -12 m] y [X: 18 m/A: 2 m/Z: -12 m]. Para ello, puede resultar útil ocultar el volumen. Extruya el área del rectángulo en 20 cm para que la solapa se corte a lo largo de toda la altura del cuboide. Cómo se puede extruir una superficie se explicó en el capítulo anterior.

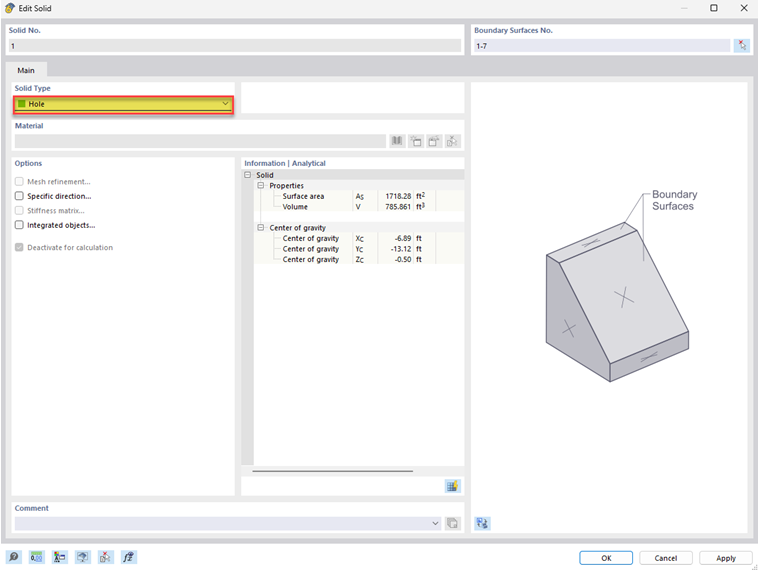

Con un doble clic en el cuboide se llega al diálogo de edición. Seleccione el tipo de sólido Agujero allí. Después de confirmar con ' Aceptar ', recibirá información de que la acción puede llevar a la creación repetida de sólidos. Si confirma esto, se genera un nuevo volumen que se corresponde con el ala sin la intersección con el paralelepípedo.

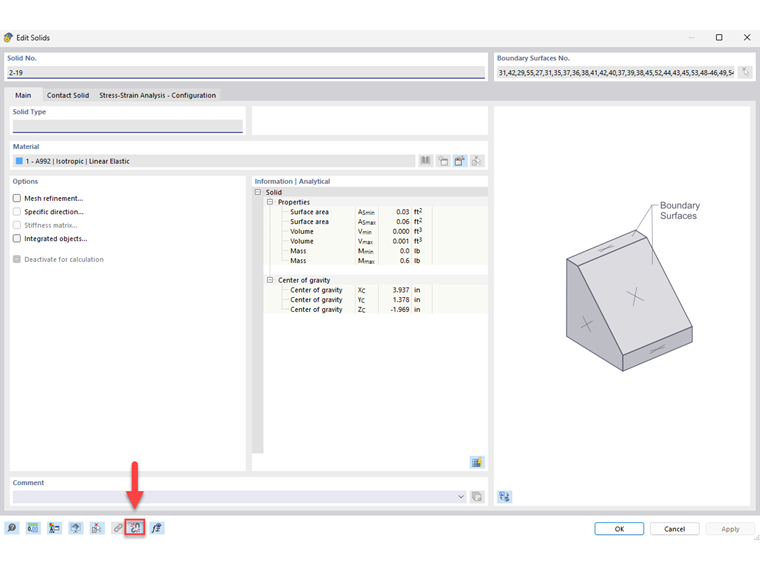

Cancele el estado generado del nuevo volumen usando el botón
en el diálogo de edición y confirmando la información que aparece.

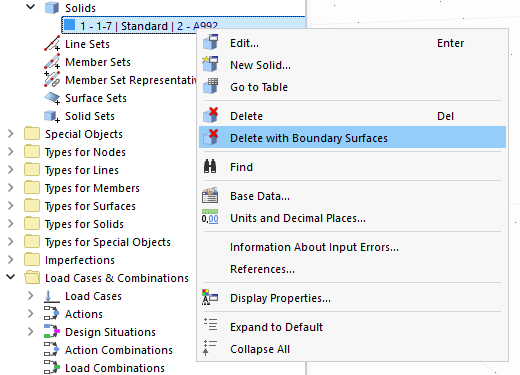

Ahora se puede eliminar el volumen del tipo de agujero. Asegúrese de usar la función ' Borrar con superficies de contorno ' para hacer esto.
