Asignar configuración de volumen

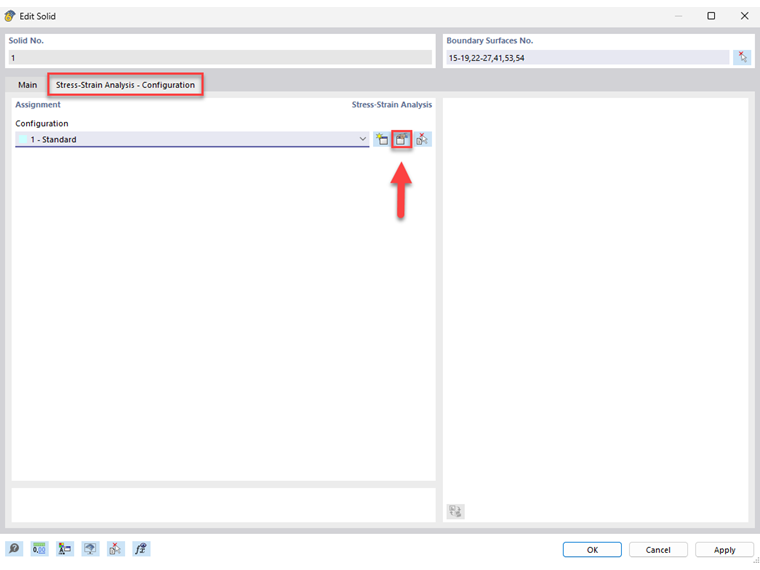

El cálculo de tensión-deformación permite realizar análisis de tensiones independientes de la norma. Para ello, se debe asignar una configuración de volumen a cada volumen para el que se va a realizar este cálculo. Esto se hace en la pestaña 'Cálculo tensión-deformación - Configuración' del cuadro de diálogo de edición de volumen.
Seleccione todos los volúmenes con el tipo de sólido 'Estándar' en el 'Navegador de datos' y abra el diálogo de edición a través del menú contextual de los volúmenes. Puede editar la configuración de volumen especificada mediante
.

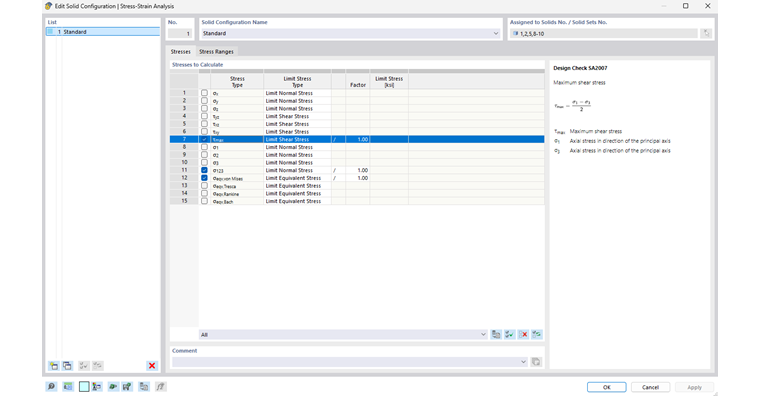

En una tabla, puede seleccionar qué tensiones límite se van a evaluar y, si es necesario, también puede definir sus propios valores para las tensiones límite.
Cálculo

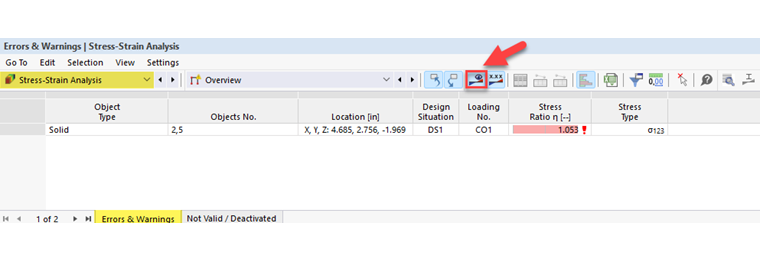

Después de haber seleccionado la categoría 'Cálculo tensión-deformación' en la tabla, puede usar
para calcular y mostrar los resultados.
Después del cálculo, se muestra una vista general en la tabla de comprobaciones de cálculo, cuyo criterio de cálculo no se cumple y otros errores que han surgido en las comprobaciones de cálculo. Haga doble clic en la fila de la tabla relevante para abrir los detalles de verificación. Aquí puede ver las fórmulas del diseño en la sección del diálogo a la derecha.
Visualizar resultados
Puede seleccionar los distintos resultados del análisis estático y del análisis de tensión-deformación en el 'Navegador de resultados' y así mostrarlos en el gráfico. También puede iniciar una animación de las deformaciones mediante
.

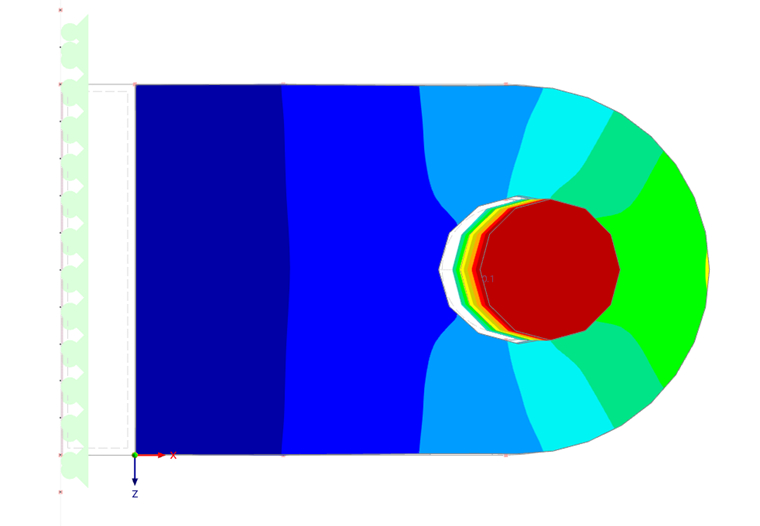

Si reduce la visibilidad a los sólidos ' Estándar ' en el ' Navegador de vistas ', puede ver claramente en la animación cómo se desprende el perno del soporte en un lado y en el otro lado presión.
