La discretización espacial de la estructura mediante una malla de EF es decisiva para la precisión de los resultados del cálculo. Una densidad de malla alta asegura una buena precisión, pero también un tiempo de cálculo más largo. Por lo tanto, las especificaciones para la generación de la malla de EF se deben realizar con cuidado. Puede encontrar información detallada al respecto en el RFEM manual.
Puede generar y mostrar la red usando el botón
.

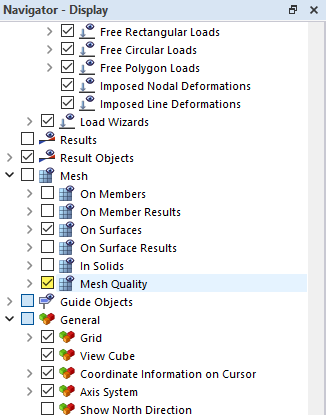

Una vez generada la red, puede utilizar la función de calidad de la red. Esto se puede activar en el 'navegador de visualización' y proporciona una vista general de qué volúmenes finitos cumplen con los criterios de calidad especificados y cuáles no.

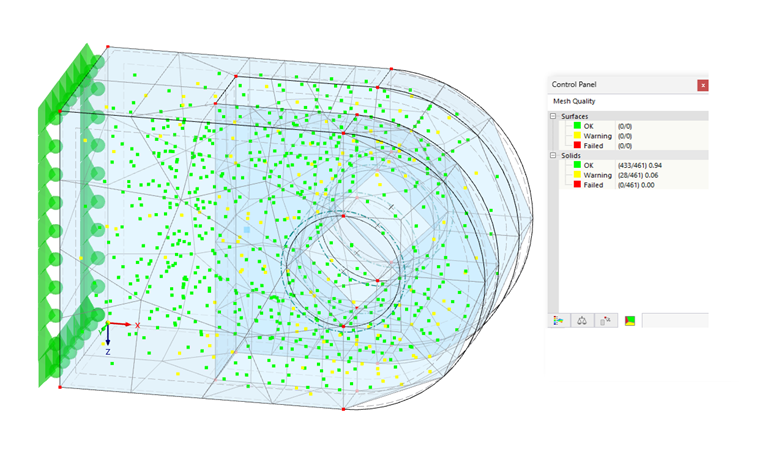

Los resultados se muestran en el panel de control y en el gráfico.

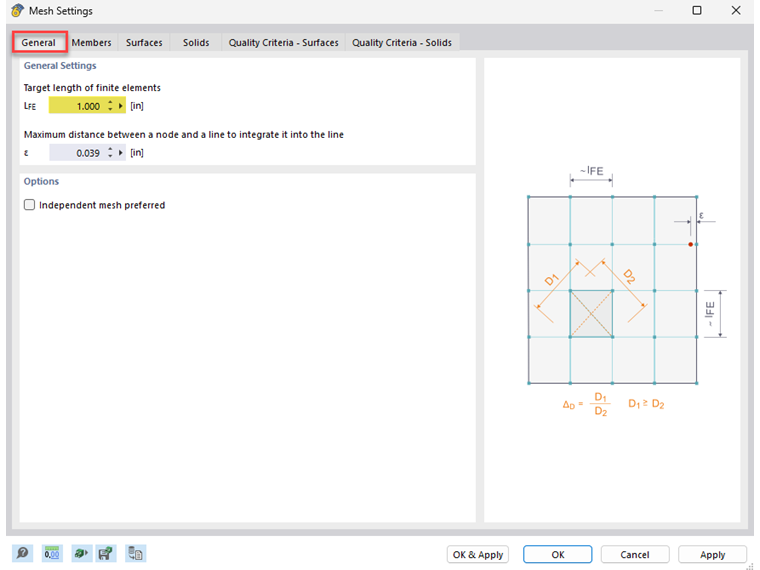

En la configuración de la red encontrará los criterios de calidad según los cuales se comprueba la red. Puede editarlos individualmente.
Si la densidad de la malla es demasiado gruesa, se debe reducir la longitud deseada de los elementos finitos en la pestaña ' General '. El 'Número máximo de nudos de malla' representa el límite superior de los nudos generados. Esto le permite limitar el número de ecuaciones a resolver.
