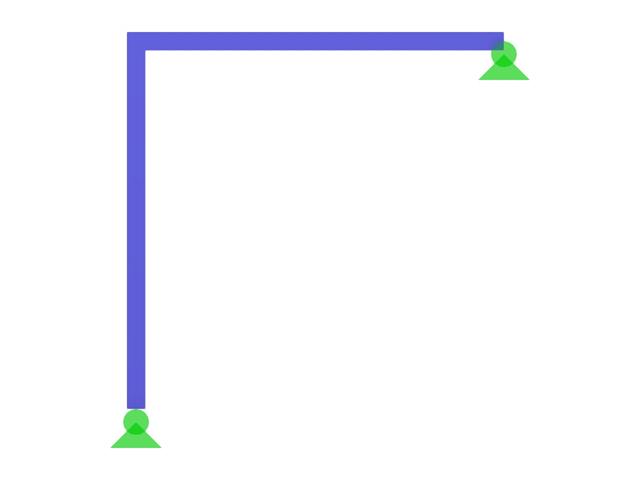

Una viga curva consta de dos vigas con una sección rectangular. La viga horizontal está cargada por una carga distribuida. Mientras se omite el peso propio, determine la tensión máxima en la superficie superior de la viga horizontal.

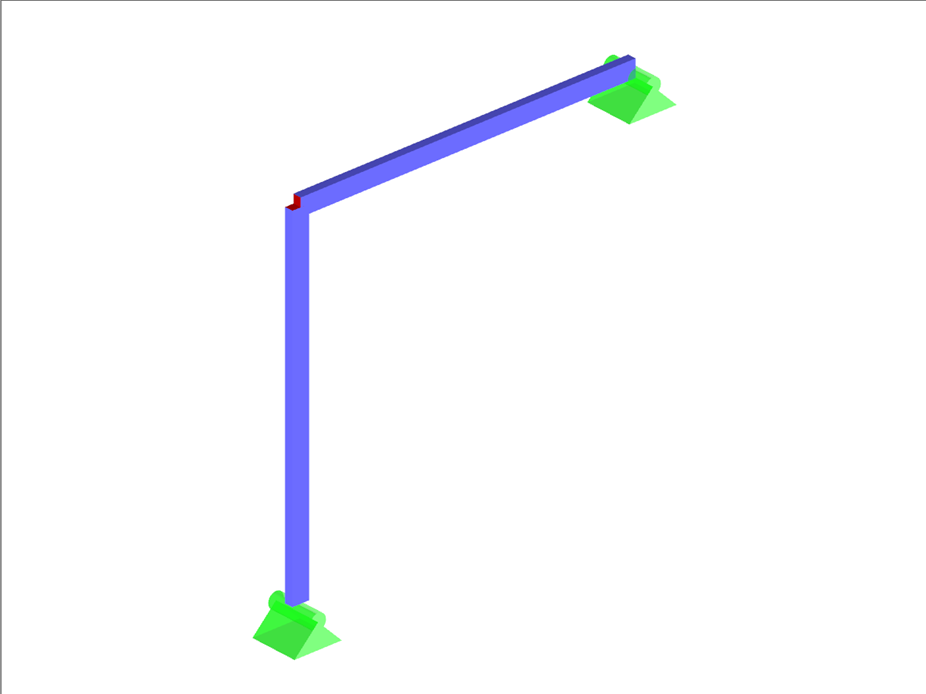

Ejemplo de verificación 000087 | 1
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de casos de carga | 1 |
| Peso completo | 0.020 t |
| Dimensiones | 1,076 x 0,076 x 1,076 m |
| Versión del programa | 5.12.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
