Instrukcja online programu RFEM | Powierzchnie

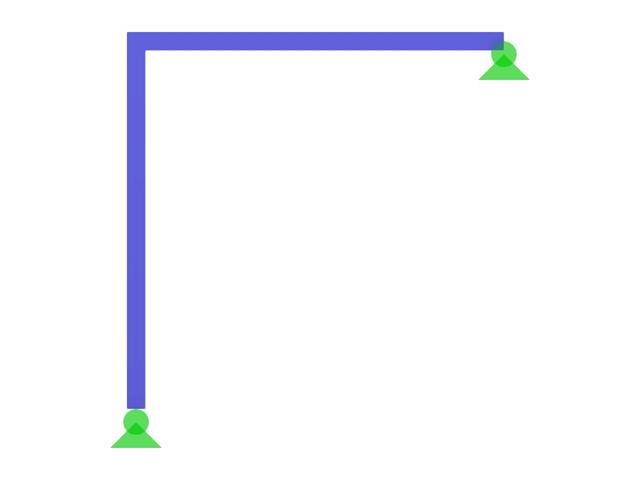

Belka zakrzywiona składa się z dwóch belek o prostokątnym przekroju. Belka pozioma jest obciążona obciążeniem rozłożonym. Pomijając ciężar własny, należy określić maksymalne naprężenie na górnej powierzchni belki poziomej.
Przykład weryfikacji 000087 | 1
| Liczba węzłów | 3 |
| Liczba linii | 2 |
| Liczba prętów | 2 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,020 t |
| Wymiarowanie | 1,076 x 0,076 x 1,076 m |
| Wersja programu | 5.12.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
