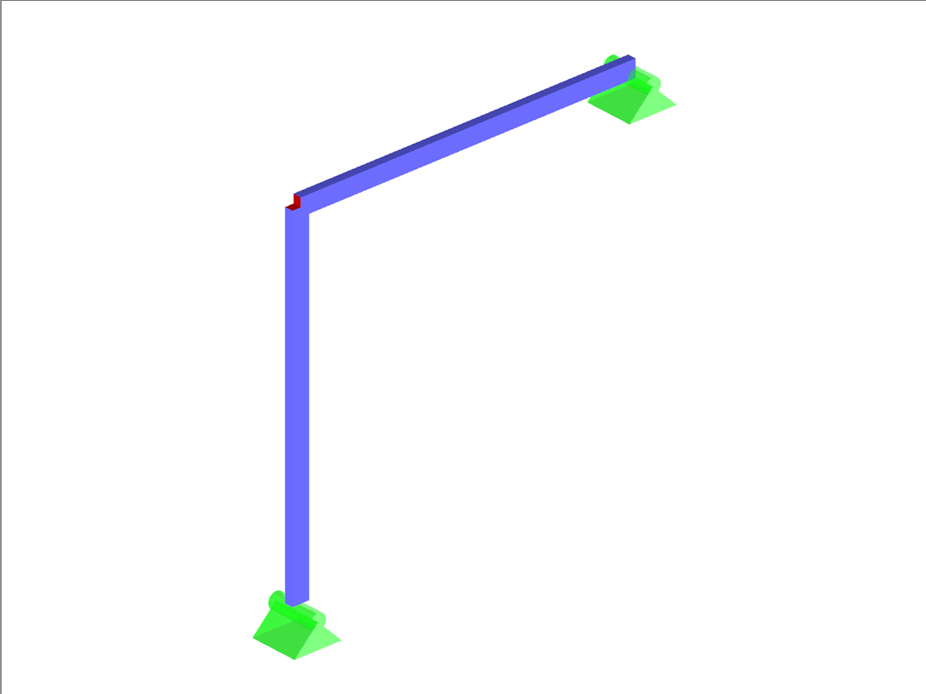

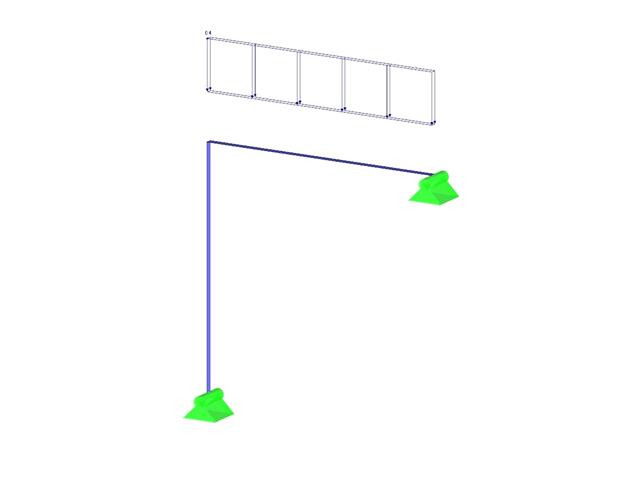

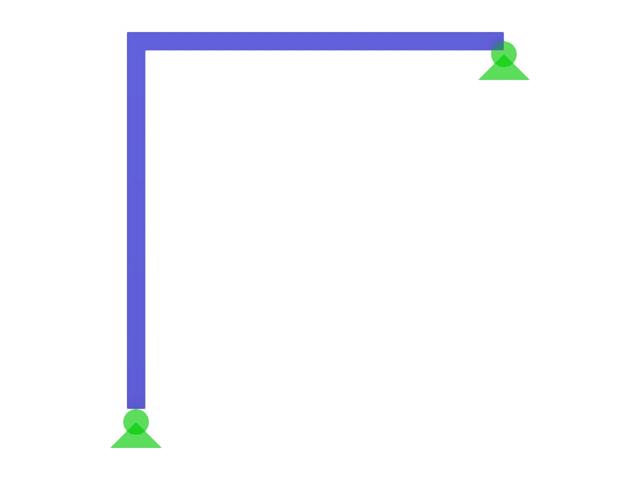

Une poutre courbe est composée de deux poutres de section rectangulaire. La poutre horizontale est chargée par une charge répartie. Tout en négligeant le poids propre, déterminez la contrainte maximale sur la surface supérieure de la poutre horizontale.
Exemple de vérification 000087 | 1
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de cas de charge | 1 |
| Poids total | 0,020 t |
| Cotation fonctionnelle | 1,076 x 0,076 x 1,076 m |
| Version du logiciel | 5.12.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
