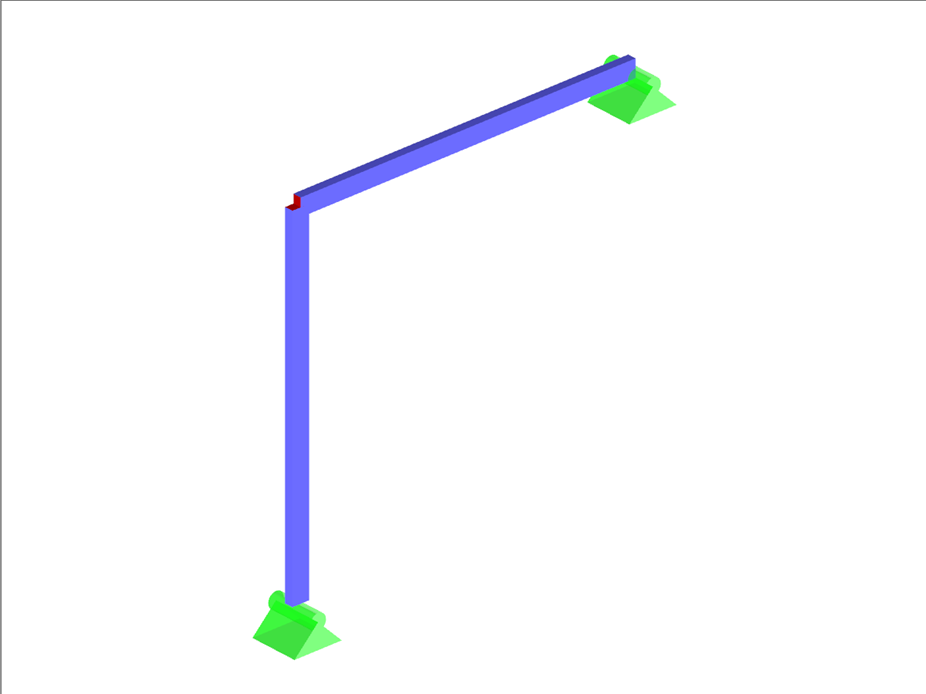

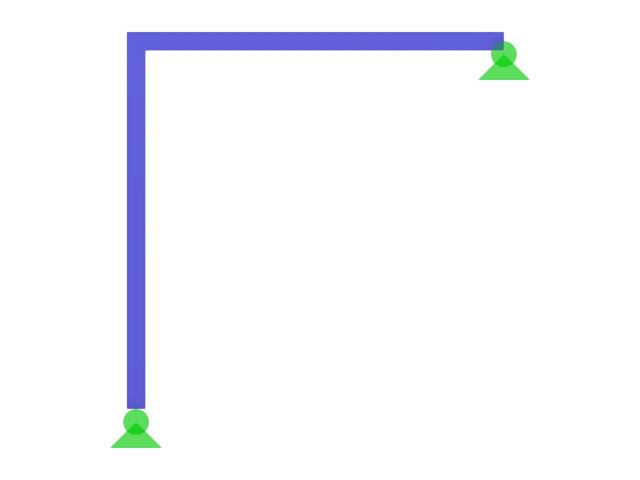

Una trave curva è costituita da due travi a sezione rettangolare. La trave orizzontale è caricata da un carico distribuito. Trascurando il peso proprio, determinare la tensione massima sulla superficie superiore della trave orizzontale.
Esempio di verifica 000087 | 1
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,020 t |
| Dimensioni | 1.076 x 0.076 x 1.076 m |
| Versione del programma | 5.12.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
