Una membrana se estira utilizando un pretensado isótropo entre dos radios de dos cilindros concéntricos que no se encuentran en un plano paralelo al eje vertical. Encuentre la forma mínima final de la membrana, la llamada helicoidal, y determine el área de la superficie de la membrana resultante. Para ello se utiliza el módulo adicional RF-FORM-FINDING. Las deformaciones elásticas se omiten tanto en RF-FORM-FINDING como en la solución analítica, también se omite el peso propio en este ejemplo.
5 estrellas | ||
4 estrellas | ||
3 estrellas | ||
2 estrellas | ||
1 estrella |

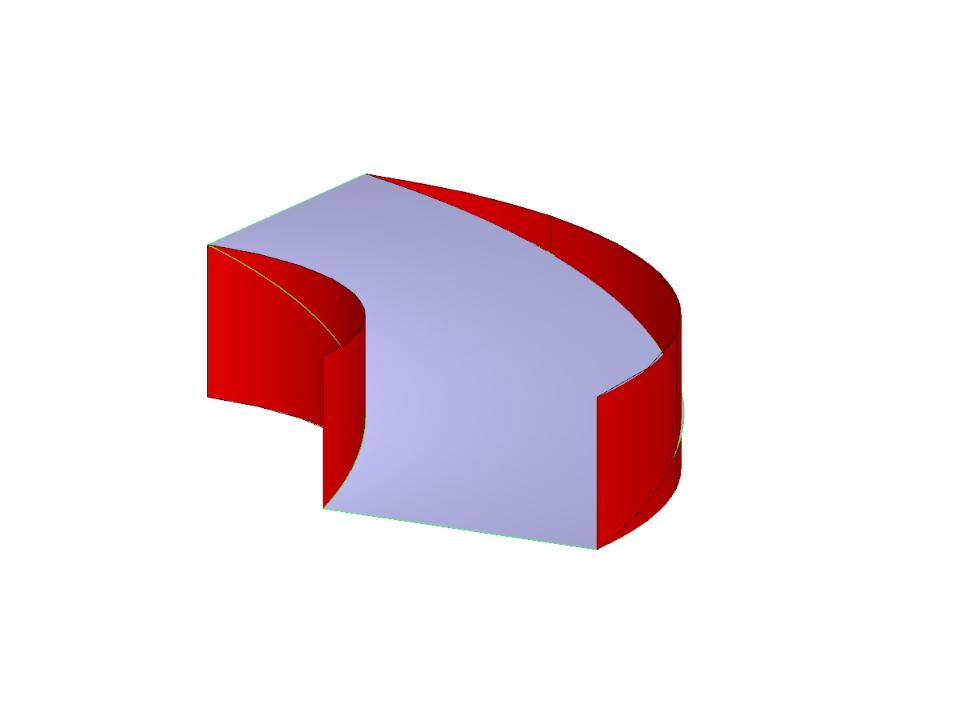

Ejemplo de verificación 000208 | 1
Número de nudos | 32 |
Número de líneas | 15 |
Número de superficies | 3 |
Número de casos de carga | 1 |
Peso completo | 0.001 t |
Dimensiones (métricas) | 1,472 x 1,474 x 0,729 m |
Dimensiones (imperiales) | 4.83 x 4.84 x 2.39 feet |
Versión del programa | 5.18.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
